Гибридные видеорегистраторы: основные параметры с обеих сторон
И.В. Олейник
Генеральный директор компании DSSL
Какая бы операционная система у вас ни стояла, гораздо важнее, как и что выполняет комплекс в целом, чем разница в 100 долл. США за OS.
Возможность отображения видео
Дуплекс/триплекс/пентаплекс? Да, конечно, это необходимо, если вы рассчитываете не только смотреть архив одновременно с записью, но и, например, передавать видео в сеть.
Операционная система
Алгоритмы сжатия
Все гибриды относятся к видеорегистраторам явно не низкого класса. А значит, они сжимают аналоговое видео только в прогрессивных форматах сжатия H.264 или MPEG-4. Что же касается работы с IP-видеокамерами, то тут как раз кроется краеугольный камень различия PC-и non-PC-систем. Так как последние гораздо более трудоемки в разработке и скромнее в возможностях, они смогут поддерживать ограниченное число форматов видео и только 2 варианта: либо «родной» формат производителя (большинство non-PC HDVR ориентированы прежде всего на свои IP-камеры), либо стандартные кодеки ISO (на фоне разгула проприетарных форматов и протоколов).
Скорость отображения
Скорость записи
Скорость записи проще измерять в мегабайтах в секунду или битрейтом, что хорошо коррелирует с данными, обычно указываемыми для IP-камер. Зная скорость одного жесткого диска и учитывая, что регистратор одновременно может использовать его и для чтения, и для записи, можно сказать, сколько камер нам удастся записать. Например, одна IP-камера дает поток 4 Мбит (0,5 Мбайт) в секунду. С учетом того, что один диск не сможет записать более 4-5 Мбайт (оставляем в уме возможность одновременного чтения архива, что сильно снижает скорость записи, а если бы диск использовался только на запись, то современные модели позволяют и 30-40 Мбайт/с), можно сказать, что более 10 камер мы не запишем. Далее либо увеличиваем количество дисков, либо снижаем битрейт (качество записи).
Поддержка расширения дискового пространства приветствуется особо. Идеально это делать с помощью сетевых хранилищ, где предпочтительно использование iSCSI или хотя бы NFS.
Поддержка расширения дискового пространства приветствуется особо. Идеально это делать с помощью сетевых хранилищ, где предпочтительно использование iSCSI или хотя бы NFS. Надо сказать, что прямое подключение SCSI-хранилищ к регистраторам практически умерло из-за неудобства и дороговизны.
Разрешение видео
Интерфейсы
Работа по сети
Детектирование движения
Управление и интеграция
Если регистратор имеет HDMI-выход, это дает дополнительное преимущество: вы получите более качественное изображение, нежели даже с VGA-выхода.
Опубликовано: Журнал «Системы безопасности» #2, 2010
Гибридные системы видеонаблюдения. Что это значит?
Видеорегистратором называется прибор для обработки и накопления данных. Он является составной частью системы видеонаблюдения. Внешне он представляет собой компьютер или видеосервер. Прибор включает в себя:
Различаются следующие виды видеорегистраторов:
Гибридные регистраторы позволяют записывать видео как с помощью аналоговых, так и с помощью цифровых видеокамер.
Приборы можно использовать для модернизации старых систем видеонаблюдения.
Гибридные видеорегистраторы будут полезны для решения таких задачи как:
Гибридные модели регистраторов пользуется спросом. Они обладают оптимальными техническими характеристиками, просты в управлении, универсальны, имеют достаточно низкую стоимость. Возможно подключение как с помощью коаксиального кабеля, так и через WiFi. Наличие обширного программного обеспечения позволяет подобрать под каждую задачу нужный функционал.
Для автомобильных регистраторов ценностью является совмещение нескольких ключевых функций, например, функцию видео-фиксации, антирадара и системы навигации.
Ценность гибридного регистратора заключается в возможности работы с камерами различных типов, используемых в системах видеонаблюдения: HD/CVBS/TVI/CVI/IP. Это значительно расширяет функционал прибора, работающего по гибридной технологии.
При выборе HDVR-модели гибридного регистратора нужно учесть следующие параметры:
Плюсы и минусы гибридного видеонаблюдения
Про гибридные видеорегистраторы мы писали не раз. Давайте разберем общие преимущества и недостатки гибридного видеонаблюдения в общем.
Теперь, гибридные камеры для видеонаблюдения способны легко работать с о всеми существующими форматами: AHD, TVI, CVI, IP и, собственно, PAL. Причем, высокое разрешение сохраняется в любом случае (исключая последний). Подобные устройства обозначаются как 4 в 1 и в основном имеют разрешение в один, максимум два мегапикселя. Но с развитием технологии ожидается повышение до трех мегапикселей и выше (что ожидаемо).
Добавлять IP-технологию в гибридные видеокамеры скорее не станут, так как это заметно скажется на стоимости, а видимых преимуществ не добавит. Современные аналоговые камеры и так имеют высокое разрешение, а дальность передачи данных без приемопередатчиков составляет без малого сто метров.
Недостатки гибридов
Но помимо преимуществ, у гибридов есть и недостатки. Так, камеры 4 в 1 более сложны в производстве (так как необходимо использовать несколько чипов для перекодировки разных форматов или один, но более мощный), что сказывается в свою очередь на их конечной для потребителя цене.
Переключение из одного режима в другой часто вызывает сложности у обычных пользователей. Реализовано оно бывает либо при помощи проводов (разомкнуты один формат, сомкнуты другой), либо джойстиком (а указания режима нет), либо в меню без русификации. Да и работает часто переключение не совсем корректно.
Но в любом случае, появление подобного типа оборудования дает нам возможность сделать систему видеонаблюдения более универсальной и легко масштабируемой. Прогресс не стоит на месте и будущее за такими устройствами.
Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Эра XVR-ов. Обзор мультиформатных регистраторов
Гибридные регистраторы или XVR работают с сигналами разных стандартов — это позволяет строить гибкую систему видеонаблюдения без лишних затрат. Для обзора мы выбрали несколько моделей и предлагаем вам познакомиться с подробным описанием.

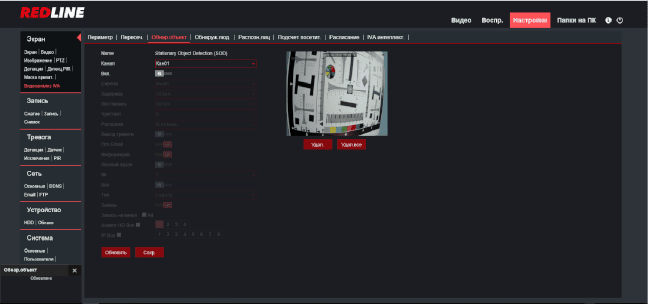

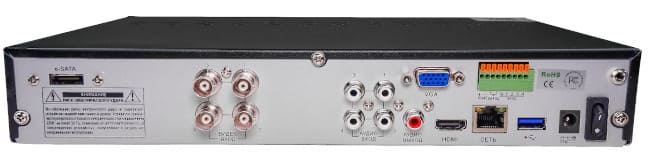

RedLine RL-MHD4z
Предоставлен компанией ООО «СТБ»
Регистратор работает со всеми форматами аналогового видеонаблюдения — AHD, TVI, CVI, CVBS. Поддерживает разрешение до 5 Мп и частоту кадров 20 к/с, при разрешении 4 Мп частота кадров возрастает до 25 к/с. Рассчитан на подключение четырех аналоговых и четырех сетевых камер или восьми IP-камер при отключении аналоговых входов.
Для хранения архива предусмотрен один жесткий диск объемом до 10 Тбайт. Для увеличения объема архива и дублирования записи дополнительный диск подключается через порт eSATA. Интерфейсы на борту: один USB-2.0 и один USB-3.0.
Регистратор оснащен 4К видеовыходом для подключения устройства к мониторам ультравысокого разрешения. С помощью независимых видеовыходов HDMI и VGA на два монитора выводятся сигналы с камер, не дублирующие друг друга, например, в режиме 4 + 4».
В устройстве реализована функция «умного поиска» событий в архиве в заданной области кадра.
Регистратор поддерживает p2p соединение через облачный сервис. Предусмотрен доступ с мобильных устройств на iOS или Android — через приложение RedLinePro.
Средняя стоимость: 14820 руб.

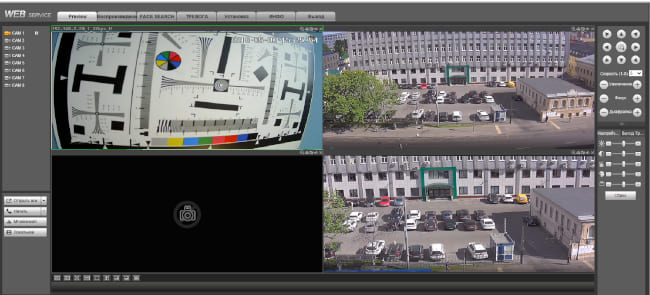

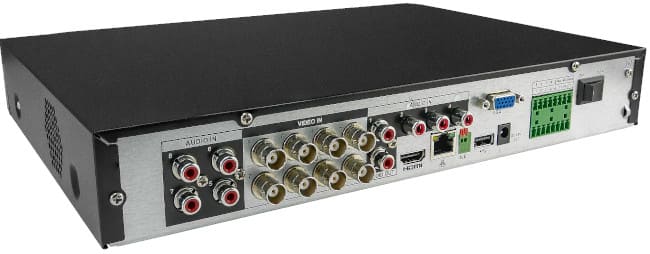

Nobelic NBLR-H0801
Предоставлен компанией «Ivideon»
Гибридный видеорегистратор Nobelic поддерживает работу с облачным сервисом Ivideon — доступ к записям, настройкам и личному кабинету через мобильное устройство или любой веб-браузер на платформе iOS, Andriod и Windows Phone.
XVR рассчитан на восемь аналоговых и две сетевые камеры с разрешением до 2 Мп. При уменьшении битрейта до 2 Мбит/с количество поддерживаемых устройств увеличивается до двенадцати IP-камер. В гибридном режиме доступно десять каналов в любой комбинации аналоговых и сетевых камер.
В NBLR-H0801 заложены аналитические функции: детекция лиц, пересечения виртуальной линии, входа и выхода из заданной зоны, оставленных и пропавших предметов.
Из интерфейсов на борту: SATA для HDD 3.5″ емкостью до 8 Тбайт, восемь BNC-разъемов, восемь аудиовходов RCA, два аудиовыхода, USB 2.0, видеовыходы VGA и HDMI.
Средняя стоимость : 12 800 руб.

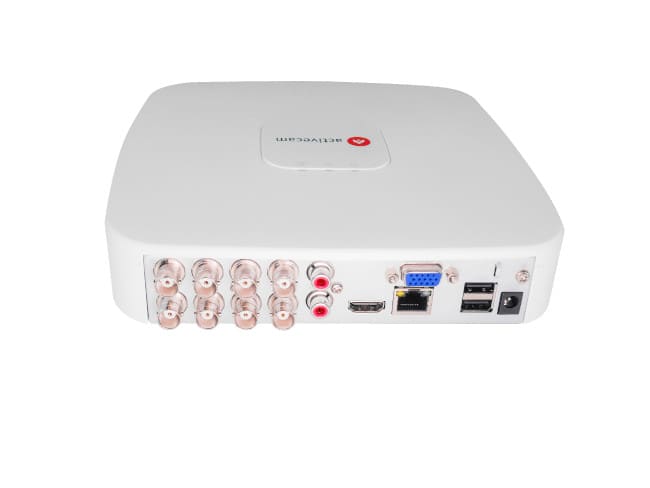

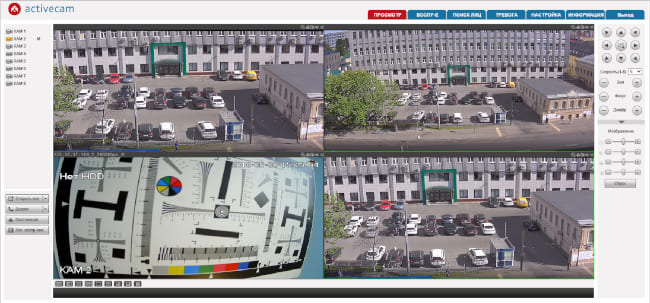

ActiveCam AC-HR2108
Предоставлен компанией DSSL
Мультиформатный ActiveCam AC-HR2108 предназначен для апгрейда существующих аналоговых систем или создания новых комплексов видеонаблюдения мегапиксельного разрешения в рамках ограниченного бюджета. Регистратор рассчитан на восемь аналоговых и две сетевые камеры или десять IP-камер при полном замещении аналоговых каналов. Битрейт до 6 Мбит/с. Сжимает потоки с аналоговых камер кодеками H.264/H.264+, поддерживает DualStream.
Регистратор оборудован видеовыходами VGA и HDMI, SATA для HDD 3.5″ объемом до 6 Тбайт, аудио-входом-выходом, двумя USB-портами, RJ-45.
ActiveCam AC-HR2108 поддерживает профессиональный программный комплекс для видеонаблюдения TRASSIR и работу с облачным сервисом TRASSIR Cloud — пользователю доступен просмотр видео с камер онлайн и из архива с любого мобильного устройства или через браузер.
Средняя стоимость: 9990 руб.

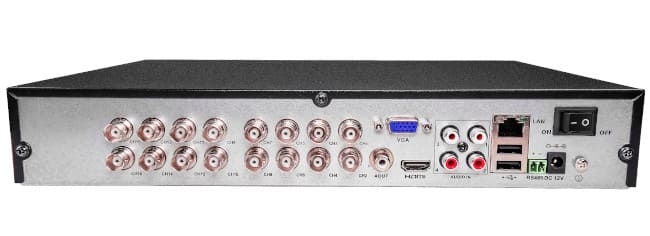

ЛИНИЯ XVR
Предоставлен компанией «Devline»
Регистратор поддерживает все форматы аналогового видеонаблюдения, максимальное разрешение аналоговых камер 8 Мп, сетевых — без ограничений.
Для настройки регистратора и удаленного просмотра архива предусмотрено клиентское приложение «ЛИНИЯ» на локальном компьютере под управлением ОС Windows, на самом устройстве настройки произвести нельзя. Для организации точек видеонаблюдения используются мобильные устройства на платформе Android, iOS и веб-браузеры, поддерживающие технологию Flash. Количество подключенных удаленных клиентов не ограничено.
Регистратор поддерживает 16 аналоговых и сетевых камер в любой комбинации, оснащен четырьмя аудиовходами, одним аудиовыходом, двумя SATA для HDD 3.5“ с общим объемом до 24 Тбайт. Предусмотрено хранение данных в облаке за абонентскую плату.
Средняя стоимость: 16 000 руб.

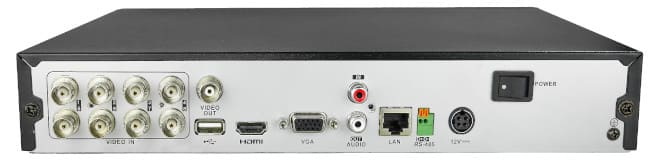

TRASSIR XVR (TRASSIR OS)
Предоставлен компанией DSSL
Мультиформатный регистратор рассчитан на восемь аналоговых и сетевых камер с разрешением до 5 Мп. Количество подключаемых камер зависит от настройки кодируемого разрешения. В XVR предусмотрен один SATA для HDD 3.5” емкостью до 8 Тбайт.
Регистратор построен на платформе АРМ, но поставляется с предустановленной операционной системой TRASSIR OS с уже привычным интерфейсом.
Регистратор пока не поступил в продажу, средняя стоимость неизвестна.
ЗАКЛЮЧЕНИЕ
Основное преимущество сетевых камер — видеоаналитика, в остальном аналоговые решения практически не уступают IP-устройствам. Гибридные видеорегистраторы позволяют пользователю разумно комбинировать компоненты для создания оптимальной и экономичной системы видеонаблюдения.
Что такое Гибридный Видеорегистратор и для чего он нужен?
Системы Охранного Телевидения (СОТ) являются важнейшей составной частью систем, обеспечивающих безопасность любых объектов. Они выполняют функции Видеонаблюдения, иногда Видеоаналитики и, что особенно важно Видеорегистрации. В настоящее время регистрация видеосигналов производится исключительно в цифровом виде, а основными носителями информации в профессиональных охранных системах являются накопители на жёстких магнитных дисках. Приборы для обработки и накопления видеоданных называются Видеорегистраторами.
Гибридные видеорегистраторы. В последние годы, благодаря бурному проникновению сетевых технологий в область технических средств безопасности и, с другой стороны, наличию огромного числа уже установленных на объектах аналоговых систем, появились новые приборы, дающие возможность записывать видеоизображение как от аналоговых, так и от сетевых камер — Гибридные видеорегистраторы.
Современные видеорегистраторы представляют собой один из наиболее ответственных и важных компонентов систем телевизионного наблюдения. От их технических характеристик, надежности и функциональности зависит эффективность комплекса технических средств и выполнения задач по охране объекта, записи видеоизображения и дальнейшего получения уликовых материалов для проведения соответствующих следственных действий. [Сергей Владимирович Кучумаров «Гибридные видеорегистраторы» Системы Безопасности №3, 2009]
Видеорегистраторы бывают двух основных видов — или на основе универсального (в частности, персонального) компьютера «PC-Based» или на базе платформы собственной разработки «Stand Alone», не совместимой с ПК аппаратно. Как правило, исходя из общефилософских соображений, специализированное устройство всегда лучше выполняет свои конкретные функции, чем любое универсальное.
Терминология. Поскольку область видеорегистрации сравнительно новая, терминология ещё не вполне устоялась. Обязательно нужно разделять собственно Гибридные Видеорегистраторы (отдельно стоящие приборы) от Гибридных решений. Под этим подразумеваются программы для стандартных компьютеров, просто позволяющие одновременно отображать видеоинформацию от подключённых DVR и от IP камер. Иногда про них также ошибочно пишут Hybrid DVR. Такие системы предназначены для наращивания существующих систем, в которых уже есть и сетевые и аналоговые камеры, и они могут обслуживаться специалистами, имеющими высокую квалификацию в области системного администрирования и компьютерных сетей. Гибридный Stand Alone Видеорегистратор может быт установлен вместо DVR, и обслуживаться имеющимся персоналом.
Итак:
Если Вы собираетесь строить систему охранного телевидения полностью на IP камерах, Вы должны использовать NVR-ы.
Если создаётся сравнительно небольшая, локальная система на Аналоговых Видеокамерах, можно использовать DVR-ы.
Но, для настоящего времени очень характерна ситуация, когда у Вас или уже существует СОТ на аналоговых камерах, или существует много мест, где ставить существенно более дорогие мегапиксельные IP камеры нерентабельно или невозможно. Например, в коридорах и на складах, где нужен только общий контроль за обстановкой, или на территории и по периметру объекта, где освещённость недостаточна для работы IP камер. Но при этом есть необходимость дополнить систему несколькими камерами, которые надо устанавливать в многолюдных хорошо освещённых местах или на автостоянках, там, где нужно очень подробное видеоизображение.
В этом случае оптимальным решением должен стать новый прибор, имеющий как аналоговые, так и сетевые видеовходы, который называется Гибридный видеорегистратор.
