Грувлочные соединения что это такое

Грувлочные соединения

Грувлоки — это муфтовые разъёмные соединения.

Для их изготовления берутся специальные уплотнительные кольца и муфты. Монтаж водопровода грувлоками не требует применения сварки и может использоваться для сборки самых разных типов труб. К достоинствам таких соединений относится их легкий монтаж, а также исключительно высокая надёжность, порой превышающая аналогичные показатели у сварных соединений.

Историческая справка

Изобретены грувлочные соединения были давно. В Первую мировую войну они применялись для монтажа труб с горючей смесью, которая применялась в огнемётах. С тех пор они применяются в самых разных мирных областях, где требуются надёжные и высококачественные соединения.

Выбор правильного способа соединения труб

Преимущества грувлочных соединений:

Виды грувлочных фитингов

Существует несколько видов грувлочных деталей:

Особенности монтажа при помощи грувлочных соединений

Для монтажа водопровода при помощи грувлочных соединений подготавливают трубы – накатывают канавки при помощи станка-желобонакатчика.

Оборудование для накатки канавок – это основной инструмент для получения грувлочного соединения. Они формируют на трубе углубление специальным роликом

Когда трубы подготовлены, осуществляется сборка:

Проводится визуальный осмотр кромки и накатанного желобка трубы на предмет отсутствия металлической стружки. Смазываются края трубы и наружные части манжеты силиконовой или эквивалентной смазкой, не содержащей нефтепродукты.

Устанавливается манжета на одной из стыкуемых труб таким образом, чтобы манжета была полностью надета на трубу, не выступая за край.

Сводятся вместе концы труб и сдвигается манжета по центру между участками с канавками на каждой трубе. Манжета не должна заходить на монтажные канавки.

Наносится поверх манжеты смазка для защиты от закусывания и повреждений при последующем монтаже корпуса муфты.

Состыкуйте две части корпуса муфты между собой*.

Убедитесь в том, что зацепные торцы муфты находятся над канавками. Вставьте болты в монтажные проушины и наживите гайки. При затяжке гаек чередуйте болты до тех

пор, пока не будет выполнена необходимая фиксация с установлением равномерных

зазоров между двумя частями корпуса. Неравномерное затягивание может привести к защемлению или изгибу манжеты.

* В случае монтажа жесткой муфты следует соединить две части корпуса таким образом, чтобы зацепной торец в месте стыка одной части совпал с зацепным торцом другой.

Источник

Грувлочные соединения что это такое

При монтаже трубопровода особое внимание уделяется соединениям. От них зависит долговечность и надежность системы, способность выдерживать пиковые нагрузки, удобство последующего обслуживания. Длительное время в качестве основных способов монтажа использовались резьбовые соединения и сварка. Сегодня популярность набирают грувлоки – разъемные фиксаторы с уплотнительной манжетой. Корпус такого хомута изготовлен из ковкого чугуна или углеродистой стали, а вставка – из термостойкого материала на основе каучука.

Надежность крепления обеспечивают муфтовые болты и прокатанные на трубе желобки, в которые заходит выступ корпуса. Получается простая, надежная конструкция, которая по ряду параметров обходит резьбовые стыки и сварку. Грувлочные соединения применяются в разных сферах промышленности и хозяйства:

при обустройстве противопожарных систем;

в трубопроводах для подачи воды или сжатого воздуха;

в системах кондиционирования и обогрева;

на магистралях, предотвращающих осадку фундамента или снабжающих снежные пушки;

в коммуникациях, прокладываемых в туннелях, шахтах, мостовых конструкциях.

Виды грувлочных фитингов

Принцип грувлочного соединения используется для реализации широкого спектра задач во время монтажа трубопровода. Существует несколько разновидностей таких фитингов:

муфта – классический вариант, предназначенный для соединения двух отрезков труб одинакового диаметра;

колено – поворотный элемент для трубопровода с особой формой краев, которые позволяют легко монтировать хомут;

заглушки – компоненты, позволяющие на временной или постоянной основе закрыть ответвление трубопровода или обеспечить стыковку грувлока с резьбой;

концентрические переходники – позволяют подсоединить трубу меньшего диаметра с резьбовой фиксацией;

накидной фланец – обеспечивает переход грувлочной системы на фланцевую;

прочие фитинги – большинство моделей предназначены для создания компактных отводов непосредственно в месте стыка.

Различают жесткие и гибкие грувлоки. Первые обладают повышенной прочностью, сопоставимой со сварным швом. Гибкие варианты позволяют компенсировать небольшие угловые отклонения, выдерживают сжатия и растяжения линейного типа. Грувлоки используются для труб с диаметром 25-300 мм, поэтому подобрать фиксаторы легко для магистралей самого разного назначения. При покупке фитингов необходимо уточнить диапазон рабочих диаметров, для которых предназначено изделие. Это поможет определить, подходит ли вам конкретный вариант.

Преимущества и недостатки грувлочных соединений

Планируя монтировать трубопровод на основе грувлоков, необходимо взвесить их преимущества и недостатки. К достоинствам относятся:

простота монтажа – достаточно использовать гаечный или динамоментрический ключ, торцевую головку;

возможность ремонта – устранить течь, заменить участок трубопровода легко;

прочность – соединение выдерживает рабочее давление до 50-60 бар;

устойчивость к вибрации – в таких системах можно использовать насосы и другое оборудование;

скорость установки – экономия до 55% времени на монтаж в сравнении со сваркой;

безопасность – подходят для помещений с повышенной пожарной опасностью;

равновесие – при монтаже грувлоков система самостоятельно центрируется.

К недостаткам подобных соединений относится только их высокая стоимость. Однако первоначальные затраты на покупку фитингов компенсируются долговечностью магистрали, простотой монтажа и обслуживания. В результате общая стоимость системы в долгосрочной перспективе оказывается выгодной.

Особенности монтажа

Для установки грувлока необходимо специальное устройство – желобонакатчик. Для реализации небольших проектов такое оборудование можно арендовать. Компактный станок позволяет подготовить стык трубы к монтажу «в полевых условиях», непосредственно на объекте. Специальный ролик продавливает в трубе канавку необходимой ширины, соблюдая идеальное расстояние от края.

Перед сборкой системы необходимо проверить конец трубы на предмет отсутствия стружки, заусенцев и прочих неровностей, которые способны нарушить герметичность соединения, спровоцировать засоры. Также стоит убедиться, что желоб и посадочное место под манжету соответствуют параметрам фитингов. Уплотнитель должен быть чистым, без дефектов. На внутреннюю и внешнюю часть манжеты, ложе корпуса муфты следует нанести нейтральный смазочный материал.

Уплотнитель надевают сначала на одну трубу, далее рукав сдвигают так, чтобы он находился непосредственно на стыке. После этого необходимо наложить сверху половину муфты, вставить болты в соответствующие отверстия и подсоединить вторую часть грувлока. Затягивать крепления необходимо по очереди, исключая перекос деталей. После завершения монтажа остается провести испытания, чтобы убедиться в отсутствии протечек. Срок службы грувлока составляет около 10 лет.

Заключение

В каталоге нашего магазина представлены грувлочные соединения всех типов. Это надежные фитинги, которые подойдут для сборки систем любой сложности. Большое количество преимуществ позволяет полностью компенсировать высокую стоимость грувлока. Менеджер компании поможет подобрать оптимальные модели фитингов в соответствии с особенностями и проектными характеристиками вашей системы.

Источник

Применение соединений грувлок в современном строительстве

Грувлочные соединения были изобретены во время Первой мировой войны. Они использовались при монтаже составных частей огнеметов. Сейчас метод широко используется в строительстве. Грувлоком называется соединение труб с помощью специальных колец. Для этого не применяется сварка, что делает метод более удобным. Грувлок признан более надежным способом и полностью обратим.

В чем заключается грувлочное соединение

Для стыка труб используют муфты или кольца. Они состоят из двух половинок, внутри которых находится полимерный уплотнитель. Перед соединением на трубах делаются желобки специальным инструментом − желобонакатчиком. Затем трубы присоединяются стык в стык с помощью желобков. Сверху цепляются половинки муфты с уплотнителем и фиксируются с необходимой силой. За счет этого как раз и возможно герметичное сцепление концов труб.

Преимущества грувлока

Среди основных преимуществ грувлока можно выделить следующие моменты:

Особенности монтажа

Последовательность действий при монтаже труб грувлоком:

Разновидности грувлочных муфт

Тип муфты имеет первоочередное значение при выборе грувлочного соединения. В зависимости от конструкции трубопровода, его назначения и нагрузки выделяют следующие виды муфт:

Считается, что первыми изобретены податливые муфты, поскольку они были более востребованы. Жесткие соединения появились позже в системах, которым не была важна гибкость.

Применение соединений грувлок

Уплотнительное кольцо обеспечивает хорошую устойчивость грувлочного соединения к вибрациям, поэтому такой метод монтажа подойдет для трубопроводов с насосами и другой чувствительной к вибрации аппаратурой. Грувлочные соединения применяются в следующих сферах строительства:

Ранее для выполнения желобков использовались фрезы. Сейчас необходимость в них отпала, поскольку появились специальные желобонакатчики, которые различаются в зависимости от диаметра труб и привода (гидравлика или механика). На производствах используют стационарные большие желобонакатчики. Для выполнения маленького объема работ подойдет и более простой вариант с ручным приводом.

Удобство грувлочных муфт позволяет использовать их в сложных трубопроводах с небольшим радиусом доступности для добавления, например, дополнительных ответвлений или же, наоборот, для выравнивания участка трубы. Сложные системы со множеством изгибов или градиентом невозможно спроектировать без применения грувлочного соединения.

Широкое применение грувлок получил в подземных трубопроводных системах в районах с повышенной сейсмической активностью, поскольку соединение с помощью муфт устойчиво к вибрациям различной интенсивности.

Метод широко применяется в системах, которые подвержены сжатию или расширению под воздействием температуры. Герметичность при этом полностью сохраняется. Использование привычных ранее устройств для компенсации расширения или сжатия отпадает, что существенно экономит средства, выделенные на строительство.

Источник

Что такое грувлочные соединения (грувлок) и в чём их преимущества?

При монтаже трубопровода без грувлока не обойтись

При прокладке практически всех трубопроводов используются различные методы соединения элементов коммуникации. Ранее чаще всего применялись сварка или всевозможные резьбовые механизмы. Но так как они не совсем надёжны и просты в эксплуатации, сегодня на первое место выходят более совершенные элементы, а именно грувлок.

Что такое грувлочные соединения

В общем виде грувлочные соединения это переходная муфта специального назначения. Их применяют в тех случаях, когда необходимо получить надёжное соединение труб или других элементов коммуникационной системы. От всех других методов трубоукладки, монтаж с использованием грувлока имеет серьёзные отличия. Смысл в том, что соединения позволяют получить трубопровод без наличия малейших сварочных швов. При этом он будет на все 100-процентов герметичен. Такого эффекта удаётся добиться благодаря тому, что грувлочные соединения имеют особые элементы.

С внутренней стороны грувлок имеет специальные прокладки, обеспечивающие максимальную герметичность и создающие все условия для беспроблемного перемещения жидкостей и других веществ.

На внешней стороне имеются прочные крепёжные элементы, с помощью которых можно регулировать плотность установки. При монтаже трубопровода, болтовые стяжки затягиваются до тех пор, пока соединение не будет должной прочности.

Преимущества использования грувлока

Грувлочные соединения сегодня пользуются большим спросом, который с каждым днём становится всё больше. И это, в первую очередь, обусловлено преимуществами, которые они предоставляют. В первую очередь стоит подчеркнуть:

Наряду с этим важно и то, что соединения выдерживают высокое давление (до 60 бар) и большую вибрацию.

Недостаток у грувлока только один – муфты имеют высокую стоимость. Но если сопоставить цену со всеми преимуществами, этот недостаток практически незаметен.

Виды грувлочных соединений

Грувлок, который предлагают многие российские и зарубежные производители, бывает двух видов:

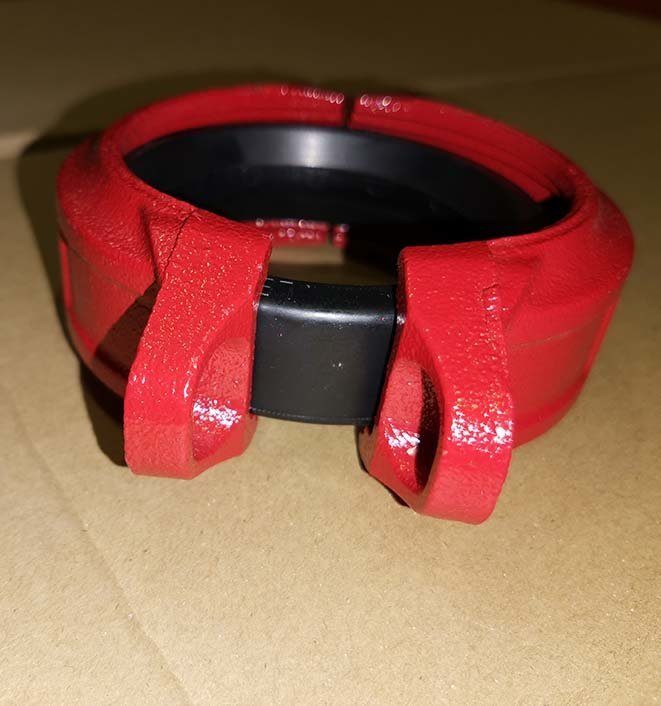

В каждом случае, независимо от вида, муфта состоит из двух полукруглых частей, двух затяжных болтов и манжеты.

Производители предлагают не только муфты для грувловочных соединений, но и:

Сферы применения грувлока

Грувлочные соединения нашли своё применение:

Где купить грувлочные соединения

Например, в интернет-магазине геосинтетики, геотекстиля, грувлоков с доставкой GEOMATIX. Продавец предлагает большой ассортимент грувлоков по ценам производителя с доставкой со склада по Москве, МО и РФ. В ассортименте магазина оригиналы и аналоги следующих брендов: LEDE, Groovex, Динарм, Rapidrop и др.

Отталкиваясь от всего вышесказанного, можно прийти к выводу, что грувлок – это отличный крепёжный элемент, при использовании которого можно сэкономить время и усилия, и получить отличное качество.

Источник

Что такое грувлок и почему он нужен при монтаже водопровода

Грувлок — это разъёмное соединение труб. Для его изготовления берутся специальные уплотнительные кольца и муфты. Оно не требует применения сварки и может выпользоваться для монтажа самых разных типов труб. К достоинствам таких соединений относится их разборность, а также исключительно высокая надёжность, порой превышающая аналогичные показатели у сварных и клееных соединений.

Изобретены грувлочные соединения были достаточно давно. В Первую мировую войну они применялись для монтажа труб с горючей смесью, которая применялась в огнемётах. С тех пор они применяются в самых разных, в том числе сугубо мирных областях, где требуются надёжные и высококачественные соединения.

Пять преимуществ грувлочных соединений:

В зависимости от нагрузок муфты делают из чугуна, углеродистой стали и других подобных им материалов. Муфта состоит из пары половинок и кольцевого уплотнения из эластичного полимера (манжеты). Трубы с желобками (канавками) соединяются последовательно, стык в стык, а место коммутации укрывается кольцевым уплотнителем.

В изначальном варианте желобки для грувлочных муфт прорезались фрезами. Это был достаточно сложный и неудобный способ. Сейчас для изготовления желобков используются специальный инструмент — роликовые желобонакатчики. Они различаются по способу привода (ручные или гидравлические) и по диаметру труб, с которыми они способны работать. В промышленных условиях используются стационарные желобонакатчики, которые слишком дороги для бытового применения. Но для небольших объёмов работ или для текущих ремонтных работ вполне хватит производительности инструмента с ручным приводом.

Недостаток у грувлочных соединений один — высокая стоимость, выше, чем у других типов. Именно это сдерживает их повсеместное применение. Дорого стоит и инструмент для обработки трубы, стоимость портативных желобонакатчиков составляет несколько десятков тысяч рублей. Но для небольших объёмов работ можно брать инструмент в аренду, благо освоить работу с желобонакатчиком не составляет особой сложности.

Редакция благодарит компанию Ridgid за помощь в подготовке статьи.
