Автомобильная лебедка — устройство, диагностика, обслуживание и ремонт, часть 1

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

На днях закончил ремонт своей лебедки и хочу немного поделиться опытом. В нескольких постах распишу процедуру самостоятельной диагностики, обслуживания и ремонта электролебедки. В основном текст рассчитан на тех, кому лебедку ставили в сервисе, а потом она внезапно перестала работать, а ехать надо 😉
Предисловие
Несколько лет назад поставили на Трекер лебедку. Electric Winch 12000lb. Мощности должно было хватить с большим запасом. Сейчас, набравшись опыта, поставил бы 9000. Ставили в одном левом сервисе, называть не буду, чтобы не обидеть 😉
Много лет в лебедку никто не заглядывал и в какой-то момент она перестала включаться. Нажимаешь на кнопку, что-то щелкает, но ничего не крутится.
Финансовый вопрос стоял остро, лебедка была «на всякий случай», поэтому было принято решение о самостоятельном ремонте.

Для того, чтобы починить лебедку нужно понять что сломалось. А чтобы это понять нужно знать как лебедка устроена. Итак.
Часть 1. Устройство и диагностика

С точки зрения пользователя лебедка состоит из трех частей:

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

* Пульта управления на длинном проводе (радиопульты рассматривать не будем, они все-таки дублируют основной пульт).
* Блока соленоидов (такой ящичек, в который идут толстые провода)
* Основного блока, на который наматывается трос

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Здесь все просто. Это двухпозиционная нефиксируемая кнопка в большой пустой рукоятке. Да, внутри реально нет ничего, она сделана такой большой для удобства использования. Из пульта идет толстый кабель заканчивающийся разъемом, который втыкается куда-нибудь, в зависимости от установки, но в конечном счете провода идут в блок соленоидов. Внутри толстого кабеля три провода, назовем их A, B, C. Разъем тоже трехконтактный. При нажатии и удержании кнопки на пульте в одном положении соединяются контакты A и B. В другом положении соединяются B и C.
Таким образом первый этап диагностики — проверяем пульт, замыкаются контакты или нет. Если все работает — переходим к блоку соленоидов.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Соленоиды — это такие супернадежные электрические переключатели, расчитанные на большие токи. Блок соленоидов нужен для подачи тока на лебедку и управления направлением вращения. Блок соленоидов устанавливается либо непосредственно на лебедке, либо где-нибудь в безопасном месте. В блок втыкается пульт управления, к нему идет толстый провод от плюса аккумулятора и тонкий провод от минуса. Часто тонкий провод просто замыкают на корпус автомобиля.
Из блока соленоидов выходят три толстых провода и соединяются с основным блоком лебедки.
Если кнопки на пульте не нажаты, то ни один из выходящих проводов не замкнут с другим, ни на одном нет напряжения (плюса от аккумулятора).
При нажатии кнопки на пульте на один из проводов подается плюс от аккумулятора, два другие замыкаются.
При нажатии кнопки на пульте в другую сторону, на один из тех проводов, которые были замкнуты подается плюс от аккумулятора, два другие замыкаются.

Диагностика:
*Проверяем контакт плюсового провода, идущего от аккумулятора к блоку соленоидов. Часто убивается контакт с аккумулятором.
*Отсоединяем провода от основного блока, осматриваем контакты, зачищаем, проверяем электротестером, что при нажатии пульта блок соленоидов ведет себя правильно. Если все в порядке — переходим к основному блоку.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Основной блок лебедки состоит из электромотора, барабана для намотки троса и редуктора. Мотор крутит вал. идущий внутри барабана, вал крутит редуктор, редуктор превращает очень быстрое, но не очень мощное вращение электромотора в очень медленное, но очень мощное вращение барабана. Более подробно опишу в следующей части, а пока что попробуем продиагностировать.

Электрика это наука о контактах, поэтому первое, что мы делаем — проверяем состояние контактов. Три провода приходят от блока соленоидов, а четвертый провод соединяет корпус лебедки с минусом аккумулятора. Более того, часто хреновые установщики не заморачиваются и четвертый провод не ставят вообще, в расчете на то, что при привинчивании лебедки к машине возникнет контакт с корпусом. Именно минусовой контакт чаще всего пропадает, поэтому необходимо проверить есть ли контакт между корпусом лебедки и минусом аккумулятора.
Если с контактами все хорошо — проверяем работу электромотора.

Как это делается:
Отсоединять мотор от барабана (как на видео) не обязательно.
Нам потребуются провода для прикуривания и металлический прут или отвертка.
Подключаем провод от минуса аккумулятора к любому месту на корпусе лебедки, а провод от плюса цепляем к одному из двух контактов, расположенных ближе к барабану. Затем замыкаем оставшийся контакт возле барабана с тем контактом, который от барабана далеко. Лебедка должна начать крутиться. Для изменения направления вращения — переставляем плюс на другой контакт возле барабана.
Видео как это делается:

Продолжение следует. В следующем посте расскажу о разборке лебедки, обслуживании редуктора и мотора.

Источник

Лебедка Т-мах, не крутит, щелкает

Ни с того ни с сего перестала работать лебёдка.
Соленоиды щелкают, мотор не крутит ни туда ни сюда.
Причём умерла вот как то так, раз и померла.
Вернее, размотал трос, зацепился, шёлк дел не работает. Вышел снял тормоз с лебёдки дернул трос рукой, схватила заработала, защелкнул тормоз на лебёдка.
В гараже уже ничего не помогало. держал трос, мотор молчит.

Соленоиды рабочие, так тестером видно что напруга проходит при щелчке.
А так не хочется снимать бампер;(
У кого есть схема электрическая лебёдки, чтоб проверить полностью без саленоидов?

Прикрепленные файлы

У кого есть схема электрическая лебёдки, чтоб проверить полностью без саленоидов?

Не понял.
Имеем блок соленоидов к нему идёт идёт три провода от лебёдки два на выходы саленоида один на какой то общий между саленоидами ну и туда же к этим блокам идёт ещё один провод от аккума плюсовой.

Если лебедка не работает, то проблема с лебедкой.(для ТМах и Комапа точно подходит)

Надоело менять соленоиды спортвей один за другим. Было решено установить соленоид Т-Мах. Схема подключения соленоида Т-Мах к любой лебёдке. Может кому пригодится.

Прикрепленные файлы

Если лебедка не работает, то проблема с лебедкой.(для ТМах и Комапа точно подходит)

Надоело менять соленоиды спортвей один за другим. Было решено установить соленоид Т-Мах. Схема подключения соленоида Т-Мах к любой лебёдке. Может кому пригодится.

Источник

Профилактика лебёдки и некоторые нюансы.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

При покупки машины не работала лебедка, соленоиды щёлкали и ничего не происходило, лебёдка не реагировала никак. У лебёдки, кроме двух соленоидов вперёд/назад, расположенных непосредственно на лебёдке, есть ещё один, который подаёт напряжение при подключении родного пульта. Неисправность была определена достаточно быстро, не поступало как раз напряжение на лебёдку именно с него. Оказался закисший соленоид. На нём конструктивно надет резиновый колпачок, вот под ним-то и собралась влага и превратилась в ржавчину. Шток заржавел, и не мог сдвинуться, чтобы замкнуть контакты. Соленоид был разобран, и зачищен при помощи наждачной бумаги, разных номеров и дрели. Собран и установлен на место. Вот так защитные элементы могут создавать трудности, если не делать профилактику.
Данная неисправность подтолкнула меня, на профилактику всей лебёдки.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

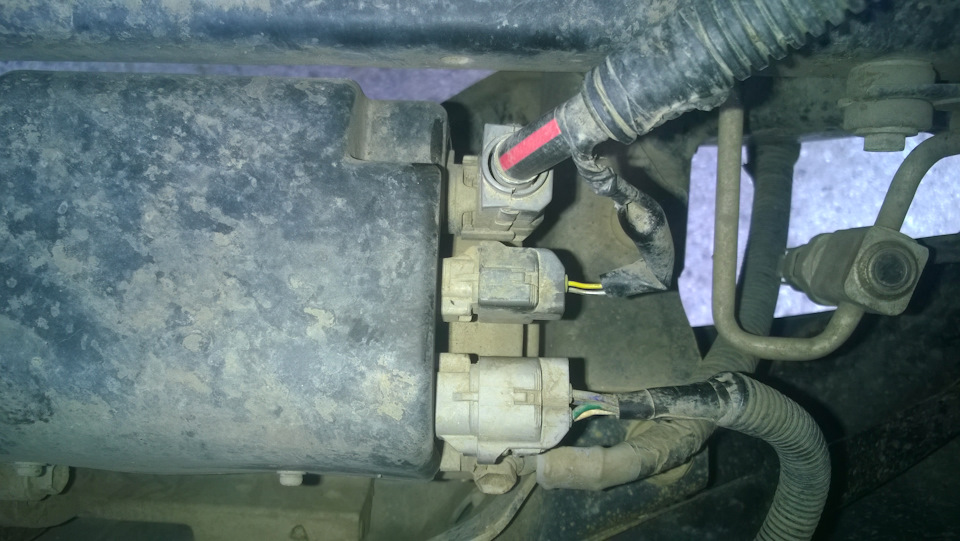

В дальнейшем оба эти разъёма переехали под капот. Но во время снятия лебёдки сильно мешали, и естественно увеличили время демонтажа лебёдки.

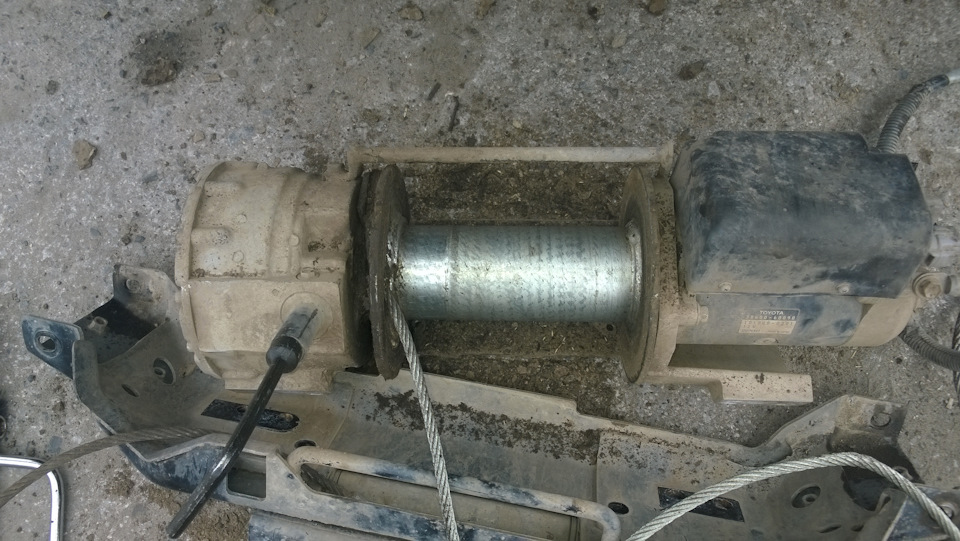

Ревизия и внешний осмотр троса говорили о том, что лебёдкой почти не пользовались, потому и закис соленоид. Лебёдка никогда не разбиралась, об этом говорили и девственные болты крепления. Правда при этом выяснилось, одни краем бампера приложились, сам пластик не пострадал, но металлический кронштейн, удерживающий бампер был загнут и на сгибе немного порван. Всё это дело было выправлено, подварено, покрашено, прикручено к площадке крепления лебёдки. Другая сторона не пострадала, и не требовала вмешательства.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Также был добавлен дополнительный минусовой провод, непосредственно на корпус мотора.
Родная Айсиновская лебёдка герметичная, в отличие от большинства других. Но есть такой грешок за этими лебёдками, как закусывание тормозов. Пообщавшись с бывалыми людьми, которые уже разбирали данные лебёдки, получив советы, я всю лебёдку разобрал.

Источник

Ремонт лебедки Electric Winch 12000 LBS

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

В общем, причинами этой печальной и поучительной истории стала лень и халатность установщика и погодные условия… Установщик, в рот ему ноги, в новогодние праздники кончились у него клемы, купить естественно не где, ну он и сделал из провода петельку и зажал ее между двумя шайбами гайкой… Как вы понимаете когда я начал лебедиться, под нагрузкой, именно в этот злосчастный момент петелька решила что с нее хватит и отгорела… И лебедка весело клацает соленоидами в блоке управления но не туда не сюда не тащит… У друга в гараже осмотр уже выявил и оторваное ухо и т.д. проблему уха решили решать потом, можыт быть и как нибудь, в связи с тем что ложе было целое, то была наварена фиксируяща стальная полоска, которая не давала ей выскочить из ложа, а после затянуто штатным болтом с шайбой.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Тут я хочу сделать лирическое отступление по поводу качества лебедки и т.д. Я много встречал в сети обзоров какое говно эти Electric Winch и т.д., так вот после такого удара и рывка я думал редуктор высыпется и его веником придется заметать на совок, когда у друга в гараже обжимали клему и т.д. и т.п. я реально думал что толку будет ноль, сейчас мы все подключим и выяснится что редуктору пришел карачун. Редуктор же был в идеальном состояние, но об этом позже.

В общем таком состояние лебедка проработала почти два года, но был один момент которые меня зело напрягал, она всегда работала когда мне надо было кого то тянуть, и почти никогда, за редкими исключениями, когда надо было лебедить себя, вот такая падла альтруистка… Я уже и на блок управления грешил и на пульт и на положение марса и вспышки на солнце и т.д., но об этом тоже дальше… И так вот в один прекрасный для нас и не очень для лебедки мы поехали тестить 35 колеса на форде эксплорере, нашли шикарный солончак и как положено засадили его по самые помидоры. Размотал лебедку, зацепил его, сзади меня хайлюкс такой же лебедкой тянем потянем вроде как потихоньку идет… но тут у меня трос сматываясь на одну сторону, уперся в стальную ленту и конечно же выдавил ее из паза, к такому эту лебедку жизнь не готовила видимо… отцепился я, смотался, хайлюкс меня вытащил оттуда, и больше я в этот вечер ей не пользовался…

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

После дефектовки, замены станины редкутора щетки пропшикали на всякий случай влаговыстеснителем, какая то херновина типа нанопротект или что то в этом роде, собрали все на герметик првоерили крутит тащит и т.д., и я в ближайшие дни счастливый отваливаю на море… И так я как счастливый олень гоняю по песчаным пляжным дорогам, тягаю лебедкой лапухов на пузотерах и недоприводах паркетных, которые запарковались в песок глубже чем смогли выбраться сами обратно и крутости моей нет придела… Но таки в один прекрасный день для меня, и не очень таки прекрасный для лебедки, дорога была решительно перегорожена, а по бокам были оборонительные брустверы из песка. Джипры мы или нет? Конечно же джиперы! Включаю 4х4, разгоняюсь не сильно и… зависаю на пузе. Ну думаю океюшки… выкидываю из багажника грузинский якорь, кувалду, забиваю в песок, выключаю редкутор лебедки, разматываю руками, цепляю, включаю редуктор и… Ты, Сарочка не поверишь! Эта таки падла опять МЕНЯ отказывается тащить… клацает соленойдами в блоке, но не двигается не туда ни сюда… Пришлось позорно воспользоваться динамичкой и стоящим сзади крузаком для высвобождения… На другой, третий и последующие дни она опять как ни в чем не бывало тягает из песка и т.д. всяких оленей… Такого предательства не было даже в кино про Штирлица(с)
Решил что зависают щетки от долгих перерывов в работе, и старался раз пару тройку дней сделать вжик вжик туда сюда и вроде это помогало… Но как я недавно писал, ставил машину на ремонт рейки, и пока то ждали токаря, то запчасти, но еще что то машина простояла полторы две недели и «вжик вжик» я ей не делал… Результат ожидаем, клацаем издевательски соленоидами и отказываемся крутить что либо куда либо…

Ну в общем это была последняя капля… Тут как раз сбирался площадку переделывать, т.к. крепления тупо приварены к раме и усилителю, привет еще раз установщику с Крапоткина. Скинул бампер, прозвонил все тестером, т.е. блок управления клацает, на клемах лебедки все звонится, все хорошо, но лебдка не крутит… вывод — щетки или мотор, что угодно но не блок. Созвонился в другом который последний раз ее профилактил и станину менял, говорю надо ее до ума довести. Ну не жизнь это если на нее надежды ни какой и работает она только когда хочет… Приехал, сняли крышку с мотора, еле отколупали с герметика ее. щетки живы, шевелятся и ни как не похожи на больных, звоним еще раз провода, все хорошо… звоним массу… тут такая не живет заходите попозже… проверяем еще раз НЕТ МАССЫ! И снова я хочу передать привет ОЛЕНЮ в Крапоткин, оказывается на корпусе мотора, с обратной стороны есть еще одна клемма, для просвещенных и имя ей МАССА. Короче пока лебедка была свежая и корпус не окислился масса была хорошая и все работало. Когда масса стала похуже, то по моему разумению происходило следующее, я руками разматваю трос, цепляю жертву, включаю редкутор, тихонько сдаю назад натягивая трос, он натягивает ип рижимает лебедку к площадке, слой окисла прорывается, масса есть я тяну человека. Когда я сажу сам, трос разматываю руками, цепляю, вот ТОЛЬКО НАТЯНУТЬ ЕГО ТАК ЧТО БЫ ПОЯВИЛСЯ КОНТАКТ между лебедкой и площадкой Я НЕ МОГУ. Вот этим по всей видимости и объяснялся альтруизм лебедки и полное не желание таскать меня.

В общем взяли обычный провод для прикуривания, кинули от аккума к клемме массы и о чудо… лебедка тянет… Поехал первый автомагазин и купил плетенку медную для массы, сначала одну, потом еще две, т.к. сечения одной маловато и грелась, но для проверки работоспособности хватало…

Источник

Не крутится лебедка Электрик Винч 12000

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Приветствую. Кто знает, подскажите куда смотреть. Имеется лебедка Электрик Винч 12000 вроде. Вскрыл редуктор, а там все рыжее. Разобрал, все помыл, собрал в обратном порядке. Собрал лебедку, подцепил провода. Хорошо что не прикрутил площадку с бампером. Решил проверить, а она не крутит. Двигатель срабатывает, лебедка подпрыгивает, но не крутит, где то упирается. Только двигатель, без барабана и редуктора, крутит. Подскажите что смотреть. Заранее благодарю.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

Я конечно в них не спец! (точнее не разу не перебирал) Хотя предстоит! (досталась б/у Электрик Винч 6500 но мотор почему то 2500 стоит((( сборная солянки)
На сколько я знаю в них есть авто-тормоз!, может в нём дело!
редуктор отдельно крутится? руками? (с барабаном!)
если да, то смотри место соединения движка с барабаном(там наверное и стоит тормоз!
Попробуй вместо шлицевой двигателя вставь в барабан что ни будь подобное прокрути!
Если не починишь! готов у тебя приобрести мотор 12000(по сходной цене) хочу вместо своего маленького поставить путёвый))

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

MrBoy, получилось отремонтировать?
Если мотор крутит- с ним все ок.
попробуй собери мотор и барабан с валом, подключи, при этом барабан должен оставаться не подвижным а вал будет вращаться — если так то с томозом все ок.
попробуй снова разобрать редуктор что то забыл или неверно собрал.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

С тормозом все нормально. Тоже первым делом на него грешил. Скатался к знающему человеку. Разобрали редуктор. Оказалось на первой планетарке, куда вал от мотора идет, закусывало одну шестерню. Было предложено снова все разобрать и замочить в керосине хотя бы на сутки. Так как суток и керосина у меня не было, закинул все в бензин. Пол дня все отмокало, а я пока что доделывал бампер с площадкой, пилил и варил. Потом руками все шестерни разработал не вынимая из бензина, промазал все синей смазкой мобил и собрал промазав болты и крышки герметиком. Все прекрасно работает. Но появилась другая проблема. Когда трос мотаешь, лебедка орет так что уши закладывает. Подшипник в двигателе накрылся. Так что снова предстоит разборка, но уже только мотора, и поиск подшипника.

лебедка щелкает но не крутит что делать. Смотреть фото лебедка щелкает но не крутит что делать. Смотреть картинку лебедка щелкает но не крутит что делать. Картинка про лебедка щелкает но не крутит что делать. Фото лебедка щелкает но не крутит что делать

я свою еще не установил, активно изучаю лебедочную тему, потихоньку готовлюсь к монтажу — пилю железки.

Источник
