Ремонт крышки распредвала
Хоть желания собирать и поубавилось, я начал готовить деталь к сварке…
Сварка такого ажурного литья из алюминия не так проста, как кажется на первый взгляд)) Качественная сварка алюминия требует чистоты. Масло, которое несомненно есть в порах поверхностного слоя, сильно ухудшит механические свойства сварного шва! Нужно именно срезать часть поверхностного слоя, а не просто поширкать наждачкой. Для начала твердосплавными бор-фрезами зачистил место предполагаемого шва. Чтобы шов был еще более прочным место сварки нужно максимально разделать теми же бор-фрезами, но осторожно. С обратной стороны детали также нужно зачистить место вокруг трещины, чтобы расплавившиеся масляные отложения не загрязняли шов.
Думаете это все? Рано радоваться((( Т.к. литье не только ажурное, но и напряженное, затягиваю гайки крышки рабочим моментом, вооружаюсь нутромером НИ 18-50 и мерею диаметры всех трех опор этой крышки. Получилось то, что ждал: крайние опоры 25,0-25,01мм, а средняя с трещиной на 4-5 соток меньше. Из-за трещины этот участок просел.
На шейку распредвала при сборке нужно будет положить обрезанный щуп 0,04мм.
Результаты всех этих танцев с бубном будут известны завтра…
Дополню. В понедельник все прекрасно заварили, крышку не повело. На поверочной плите щуп 0,03мм не лезет, закусывает чуть-чуть. Сварка в сборе с распредвалом и затяжка всех гаек рабочим моментом не прошла даром) С обратной стороны шов подваривать не стали: думаю, что в этом случае появилась бы деформация.
Снова готовлюсь к сборке)))
Крышка распредвала ваз 2109
Видео на тему замена крышек распредвала ваз 2109 – заходите. Ваш персональный помощник в ремонте автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Ремонт авто статья
Смех в теме: Он придаёт даме красоты, а мужчинам добавляет уверенности.- Это вискарь?- Не выпендривайся, Люся, пей давай!
Опубликовал Админ: по просьбе Ербола
Распредвал на автомобилях ВАЗ 2109-2108 приходится менять довольно редко, и делать это нужно только в том случае, если на шейках и кулачках есть ощутимый износ. Проверить его без специального оборудования можно даже руками: проведя ногтем по шайкам и кулачкам поперек палец не должен не за что цепляться, то есть канавок и неровностей быть не должно. Если даже пальцем чувствуется выработка, то распределительный вал необходимо заменить новым.
Вся работа по снятию и установке выполняется без каких-либо проблем даже в домашних условиях, ведь даже для такой, казалось бы, сложной работы, инструмента надо совсем немного. Список необходимого приведен ниже:
Прежде чем приступать к выполнению этого ремонта, нам необходимо будет выполнить следующие действия:
Также, нужно отсоединить корпус привода вспомогательных агрегатов, на который, кстати, устанавливается трамблер. Для этого как раз-таки и понадобится шестигранник, где им откручиваем болтик крепления корпуса:
И затем отсоединяем его, при необходимости поддев тонкой плоской отверткой на стыке с головкой блока цилиндров:
Затем можно приступать к отворачиванию гаек крепления корпуса распредвала на ВАЗ 2109-2108, и всего придется открутить 10 штук. Ниже на фото все они промаркированы:
Если в корпус планируется менять на новый, то из старого необходимо выкрутить шпильки крепления клапанной крышки, вывернув их при помощи глубокой головки и трещотки. После чего можно снимать корпуса, короткий и длинный, так как больше их ничего не держит:
Ну и остается извлечь сам распредвал из постели, подняв его вверх:
Если вал нуждается в замене, то новый можно купить практически в любом магазине автозапчастей, цена которого составляет на ВАЗ 2109-2108 в пределах 800-900 рублей. Установка производится в обратном снятию порядке и стоит обратить внимание, что при замене распределительного вала придется после сборки регулировать клапана — соответственно покупать новые регулировочные шайбы подходящего размера.
Замена распредвала ВАЗ 2110, 2109 не составляет особых трудностей, даже для неопытного механика. Да и сама замена распредвала ВАЗ 2110, 2109 требуется в очень редких случаях, только при износе или механических повреждениях распредвала. Износ распредвала, прежде всего, происходит из-за несвоевременной замене масла, неправильный тип масла или недостаточном уровне масла. Если у вас произойдет что-то подобное, то устраните эту проблему до замены распредвала.
Есть еще причина для замены распредвала ВАЗ 2110, 2109. Эту операцию часто производят тюнеры, для улучшения характеристик двигателя.
В этой статье будет описана процедура замены распредвала ВАЗ 2110, 2109 с фотографиями.
Снятие распредвала ВАЗ 2110.
1. Снимаем трос газа с кронштейна.
2. Ключом на 10 откручиваем гайки крепления кронштейна троса газа (инжекторный мотор).и снимаем его.
3. Отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных газов и снимаем шланги со штуцеров клапанной крышки.
4. Отверткой ослабляем хомут сапуна и снимаем шланг.
5. Ключом на 10 откручиваем гайки крепления клапанной крышки и снимаем крышку.
6. Снимаем прокладку клапанной крышки.
7. На инжекторном двигателе ключом на 10 откручиваем гайки «массовых» проводов и снимаем их со шпилек.
8. Ключом или головкой на 10 откручиваем две гайки и болт заглушки, снимаем ее с уплотнительным кольцом.
9. А на карбюраторном двигателе, снимаем корпус трамблера.
10. Снимаем шестерню распредвала. Откручиваем верхнюю гайку крепления задней крышки кожуха ремня ГРМ (описано в замене помпы ).
11. Ключом или головкой на 13 равномерно, за несколько приемов, чтобы не сломать крышку распредвала, откручиваем десять гаек постели распредвала и снимаем со шпилек переднюю и заднюю постели распредвала.
12. Немного отведем заднюю крышку защитного кожуха ремня ГРМ от головки блока цилиндров, снимаем распредвал.
Установка распредвала.
1. Вычищаем сопрягаемые поверхности корпусов подшипников и головки цилиндров от остатков старого герметика и масла.
2. Смазываем распредвал моторным маслом. Укладываем распредвал в опоры головки цилиндров так, чтобы выпуклости кулачков первого цилиндра были направлены наверх.
3. В местах выхода распредвала, на поверхность головки цилиндров, наносим тонкий слой силиконового герметика.
4. Устанавливаем постели и равномерно затягиваем гайки в два приема.
5. Сначала затягиваем гайки в последовательности, указанной на схеме, до прилегания поверхностей постелей к головке цилиндров. Установленные втулки постелей должны свободно войти в свои гнезда.
6. Затем затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в такой же последовательности.
8. Произведем сборку в последовательности, обратной разборке.
Тюнинг двигателя производится для увеличения параметров и характеристик мощности и динамики силового агрегата. При этом следует учитывать один немаловажный фактор: необходимо производить замену всех элементов на спортивные, а не какого-то одного. Для начала заменим распредвал со стандартного на спортивный.
Для снятия распредвала необходимо удалить пластиковый кожух ремня генератора. После удаления кожуха вскрываем крышку ГБЦ. При этом следует обратить внимание на положение коленчатого вала — ВМТ для первого цилиндра.
При снятии распредвала не рекомендуется трогать большой коленчатый вал, так как это может привести к сбросу заводских настроек, восстановить которые самостоятельно будет невозможно.
Далее удаляем зубчатый ремень ГРМ. Распредвал в это время надо заклинить с помощью монтажки. При этом распредвал должен находиться шипом спереди. Во время снятия зубчатого ремня ГРМ следует действовать аккуратно, чтобы не повредить головку блока цилиндров, рекомендуется подложить под монтировку деревянную пластину, либо что-то наподобие неё с целью предотвращения повреждений головки блока цилиндров.
После того как зубчатый ремень ГРМ снят, следует открутить болт крепления распределительного вала и убрать его зубчатое колесо и шпонку.
Лучше всего промаркировать крышки коренных подшипников, в дальнейшем это поможет избежать путаницы во время установки. Также промаркировать необходимо и тарельчатые толкатели в случае их замены. На этом этап снятия старого распредвала заканчивается. Установка нового, спортивного распредвала, осуществляется в обратной последовательности. Благодаря замене стандартного распредвала на спортивный, при работе двигателя не будет слышно стука «пальцев». Это достигается из-за увеличения границы детонации.
Замена распредвала и его корпусов
Распредвал на автомобилях ВАЗ 2109-2108 приходится менять довольно редко, и делать это нужно только в том случае, если на шейках и кулачках есть ощутимый износ. Проверить его без специального оборудования можно даже руками: проведя ногтем по шайкам и кулачкам поперек палец не должен не за что цепляться, то есть канавок и неровностей быть не должно. Если даже пальцем чувствуется выработка, то распределительный вал необходимо заменить новым.
Вся работа по снятию и установке выполняется без каких-либо проблем даже в домашних условиях, ведь даже для такой, казалось бы, сложной работы, инструмента надо совсем немного. Список необходимого приведен ниже:
Прежде чем приступать к выполнению этого ремонта, нам необходимо будет выполнить следующие действия:
Также, нужно отсоединить корпус привода вспомогательных агрегатов, на который, кстати, устанавливается трамблер. Для этого как раз-таки и понадобится шестигранник, где им откручиваем болтик крепления корпуса:
И затем отсоединяем его, при необходимости поддев тонкой плоской отверткой на стыке с головкой блока цилиндров:
Затем можно приступать к отворачиванию гаек крепления корпуса распредвала на ВАЗ 2109-2108, и всего придется открутить 10 штук. Ниже на фото все они промаркированы:
Если в корпус планируется менять на новый, то из старого необходимо выкрутить шпильки крепления клапанной крышки, вывернув их при помощи глубокой головки и трещотки. После чего можно снимать корпуса, короткий и длинный, так как больше их ничего не держит:
Ну и остается извлечь сам распредвал из постели, подняв его вверх:
Если вал нуждается в замене, то новый можно купить практически в любом магазине автозапчастей, цена которого составляет на ВАЗ 2109-2108 в пределах 800-900 рублей. Установка производится в обратном снятию порядке и стоит обратить внимание, что при замене распределительного вала придется после сборки регулировать клапана — соответственно покупать новые регулировочные шайбы подходящего размера.
Лопнула крышка распредвала ваз 2108 что делать
кстати уже менял, не помогло
сколько за распредвал отдал денег?
710 деревянных, магазин солидный в нашем районе, хотя и они могут кооперативным г#$@ом торговать, мы с другом вчера еще спорили с продавцом что бывают карбовые и инжект распредвалы, он нам хотел инжекторный впарить
Дело всё в том что постель по хорошему отдельно не меняют она в сборе с головой изготавливается!
Во во, дырка под распредвал делается в собранном состоянии, а в покупной. от фонаря, 100% не совместится.
Может постель старую оставить, а просто поставить новый распредвал? есть ли тогда смысл в этом?
но профи дорабатывают постель шабером!
ну и почему инжевый не взял. у него же подъём чутка повыше
pete_thp
Фича вся в том что этой пастой ты прирабатывать вручную весьма долго и геморно, да еще и распред новый не приработанный! Мне шабрили вручную новую постель но под старый распредвал который тыщ 140 прошёл всё было запипись, а потом мне отдали почти нулёвый распредвал я его поставил ( на старом раковины уже были) а он не проворачивается
ну и после этого я 3 слоя фольги подложил и всё стало крутится нормально. Отмечу что после всех процедур всё нормально отходило уже 20 тык!!
Замена прокладки клапанной крышки, устраняем течь масла!
Решил залезть под клапанную крышку, узнать как дела в зазорах клапанов и сменить прокладку. (Регулировал мастер 8к назад и при этом ставили прокладку но дешман резиновую, потекла после 700 км)

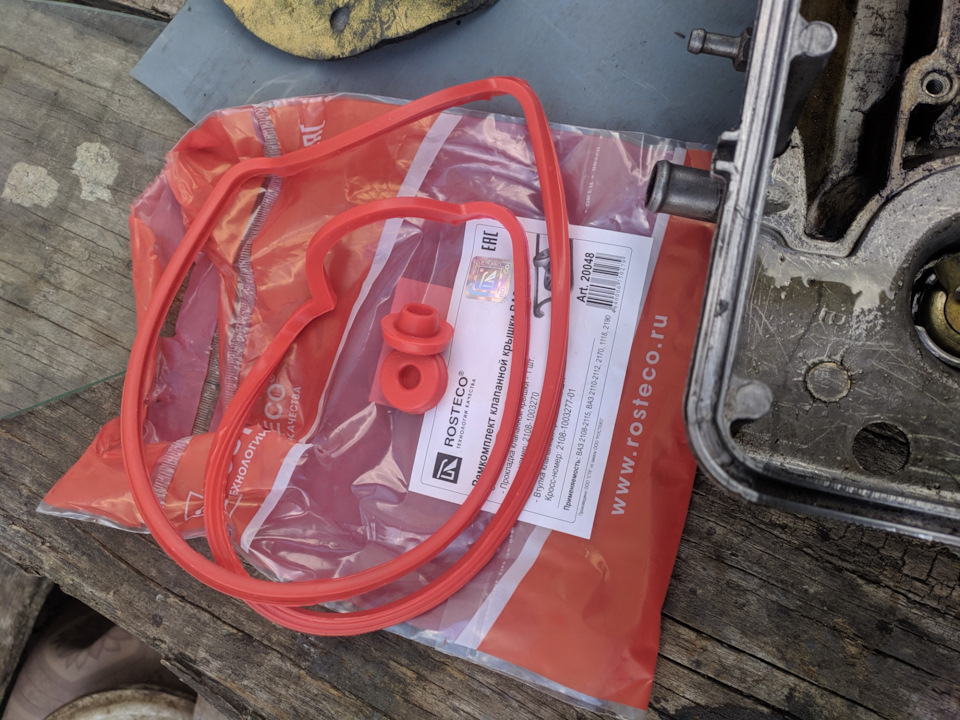

Посоветовали силиконовую прокладку, и по отзывам намного лучше обычной. Заказал в интернете, кстати цена приятная 47грн фирма Rosteco, на detali.zp.ua код товара 6507.

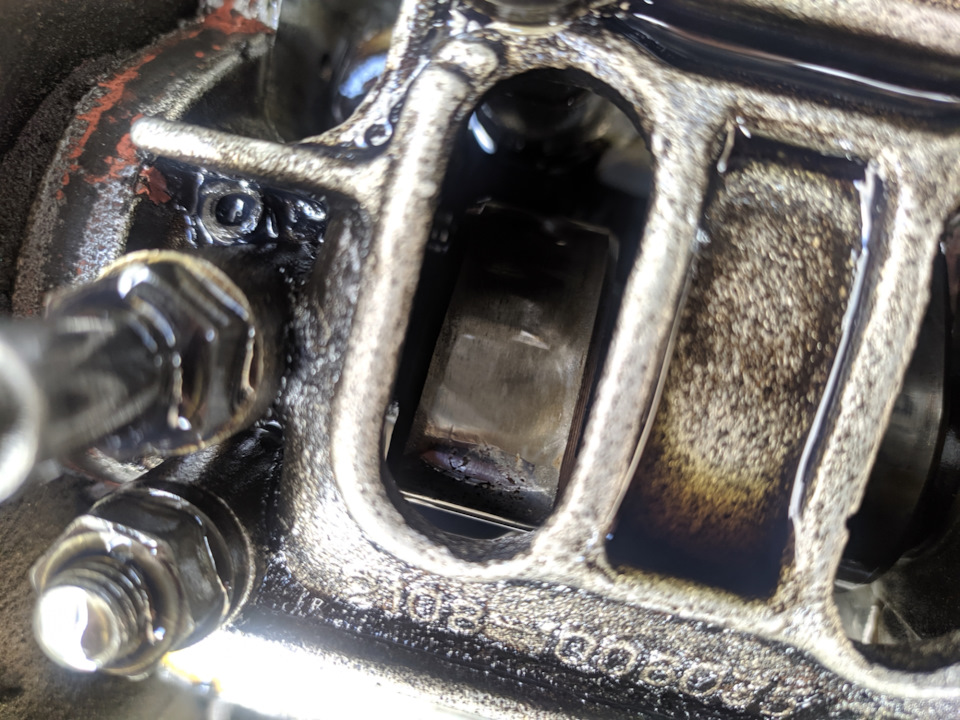

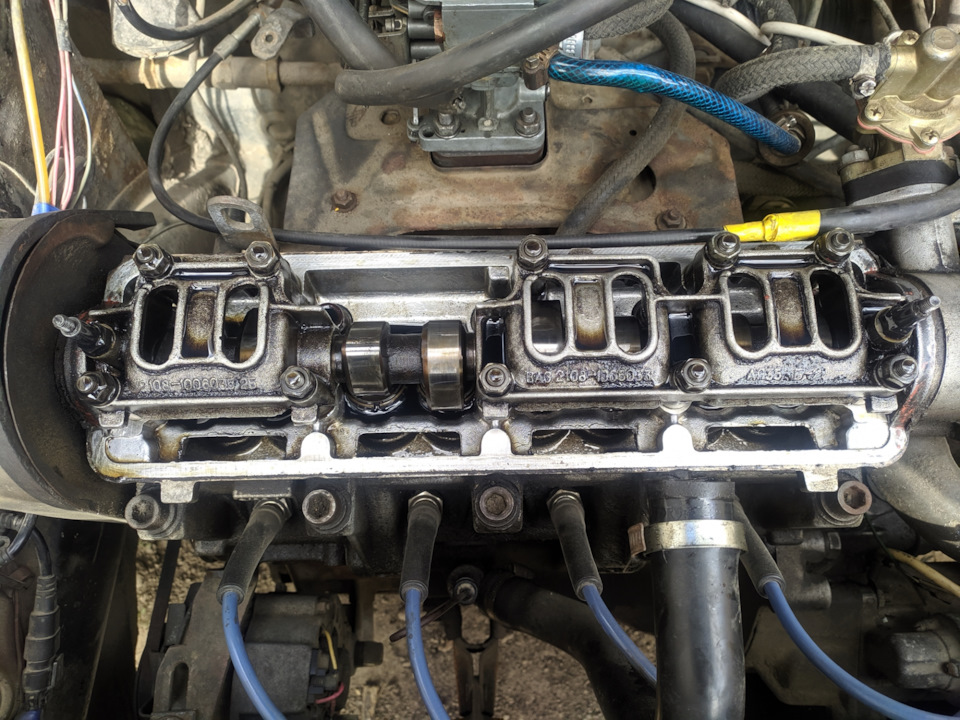

Вскрыл крышку, зазоры проверены, всё в норме.
Очистил поверхность прилегания от кусков герметика, который от температуры стал как порошок, я конечно же порнографией с герметиком вообще не люблю заниматься, и не советую его пихать во всё что под руку попало, где этого нет с завода! (Это моё мнение, подкреплённое не одним случаем! Если все правильно и с умом делать то никаких герметиков не нужно)

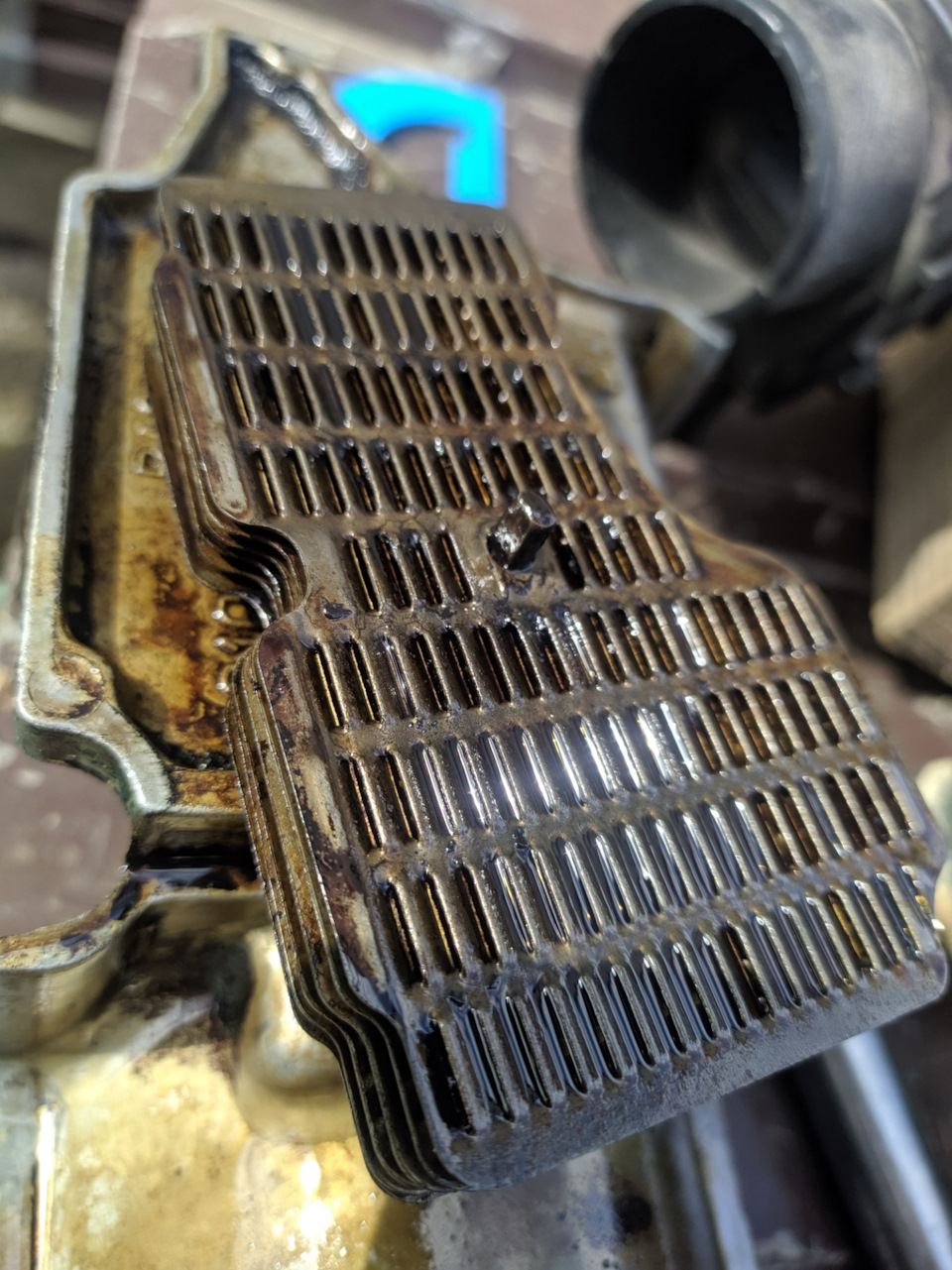

Почистил заодно сетку масло отделителя, и промыл бензом.
Отшлифовал поверхность прилегания на крышке большим куском наждачки мелкого зерна, под которой было положено большой кусок стекла, для того чтобы поверхность сделать максимально ровной. Да дед метод но он работает! (И да не забывайте всё делать в меру разумного, снять надо как можно меньше, чисто чтобы поверхность ровной была). На блоке гбц не шлифовал, только хорошо вымыл, от грязи и жира, поверхность была ровной.
Захотелось что то интересное сделать, чтобы вид имело, прошёлся наждачной бумагой по самой клапанной крышке сверху, сначала среднее зерно, потом очень мелкое. Типа аля ХРОМ крышка, да хромом не назовешь, но мне нравиться больше чем было раньше.
