Про велосипед. Кареточный узел.

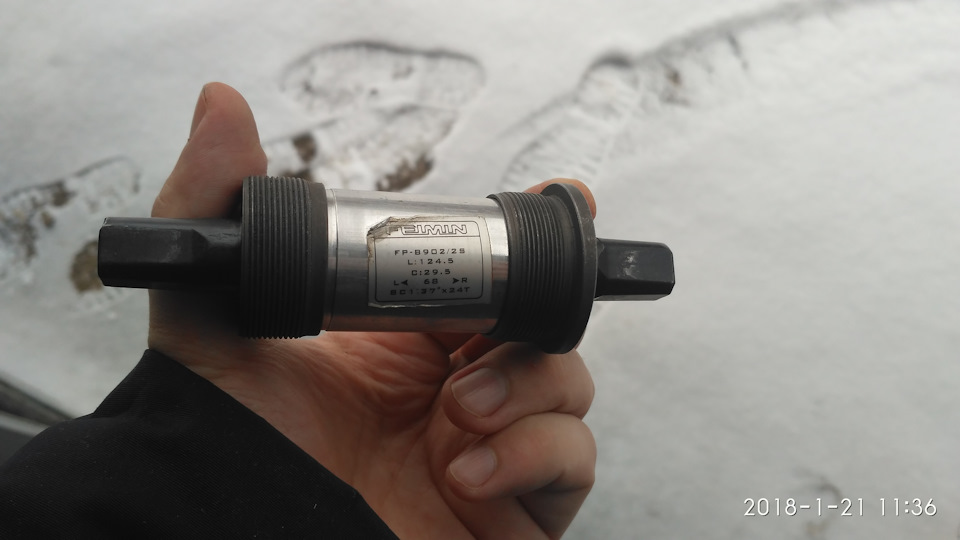

Продолжаем вести рубрику про велосипед Stels navigator 610 v (2016). Как я писал ранее проблемы начались уже через 150 км пробега. Было обращение по гарантии, протяжка, после чего проехал ещё 200 км и проблема повторилась. В целом это гарантия, но пришлось бы бадаться с розничным магазином, но в паспорте на велосипед четко прописаны обязанности всех сторон. Но не захотелось. Поэтому в межсезонье было решено привести велосипед в порядок. Начитавшись всяких форумов и прочего барахла так и не смог понять что у меня за каретка, помогло только снятие оной. Для этого нам понадобилось аж 2 ключа/приспособления (ссылка на китай)
Забегая далеко вперед скажу, что для велосипеда мтб для каждого узла нужен спец ключ и без него не получится. Снял, теперь всё стало понятно, на Stels navigator 610 v (2016) каретка Feimin FP-B902/2s 122,5×68. И это на смотря на то, что на самой каретке написано, что она 124,5 мм — это длинна вала. А 122,5 получено путём измерения штангенциркулем. При вращении вала Отчётливо чувствовалась неравномерность усилия при прокрутке. Ну чтож, вскрываем подшипники, прям на валу, разбирать тогда не решился. Но фотки приложу уже снятых подшипников, позже поясню почему.

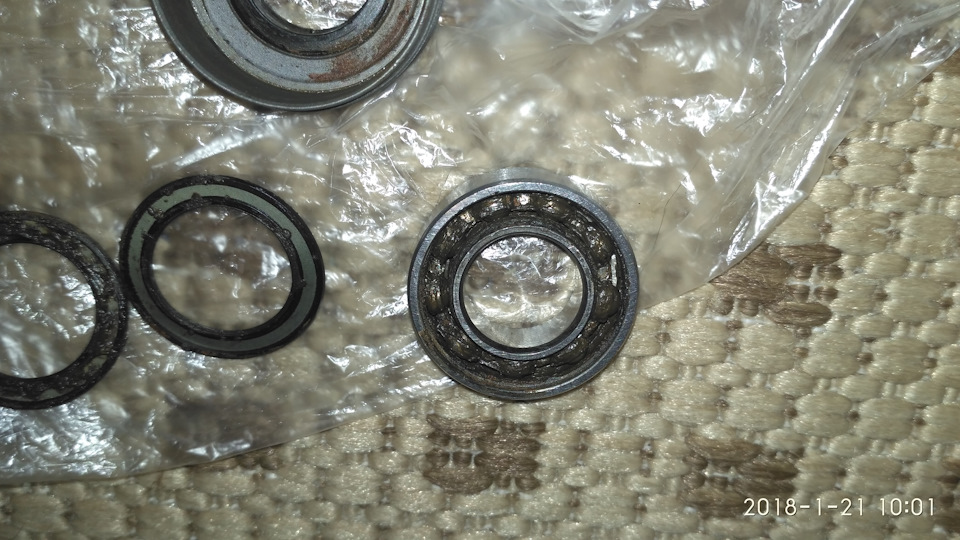

Ну как картинка? Хорошая для промышленных подшипников закрытого типа, которые и воды то не видели, а эксплуатировались лишь 350 км по асфальту и проселочным дорогам? Вот и я тоже офигел. Повторю, эту картину я увидел на 1-м подшипнике не разобрав втулку. Дальше полез опять на форумы и там все как один твердили, мол что проще купить сразу каретку, нет смысла их перебирать и всё такое. Ну я и повёлся. Купил каретку NECO SQR 68×122. Длинна вала короче на 0,5мм, но это не страшно, допустимо. Можно ставить и короче валы, но тогда либо перенастраивать передний переключатель (перекидку цепи), либо утапливать левую гайку и ловить расстояние справа.
Дальше поднял все аналы интернета и оказалось, что каретка разбирается всего лишь с помощью одного молотка и в руках. Лишь для одного подшипника потребуется выколотка. Для сборки так же молоток и тиски. Кстати о ценах: Новая каретка обошлась мне в 750р.
Мысль о восстановлении старой каретки не давала мне покоя и я решил найти эти злосчастные подшипники. Индекс у них 6002-RS. Долбанутые подшипники, очень сложно найти в рознице из-за размеров 16x31x10. Полно всяких, но таких нет. Но есть в китае заменитель 163110-2RS.
Получив новые подшипники из китая, кстати тоже Neco смазал их и собрал, теперь у меня в запасе каретка Feimin с подшипниками Neco
По установке показывать что-то бессмысленно, ибо в инете этой чуши полно. Итого потрачено 300р на ключи, 750р на каретку и 250р на подшипники — 1300, а мог бы потратить на 750р меньше при условии ожидания только подшипников.
Вот такой первый урок по велосипеду получил. Скоро второй урок, который обноружен при устранении первого, но тут затраты существенно бальше… Ибо там пойдут уже чисто прихоти и хотелки
Обслуживание и ремонт каретки велосипеда
Каретка – это велосипедный узел соединяющий шатуны с рамой и обеспечивающий свободное вращение. Механизм ввинчивается или впрессовывается в кареточную чашу, из-за низкого расположения подвержен загрязнениям мешающим нормальному вращению.
Чтобы предотвратить поломку необходимо постоянно производить техническое обслуживание каретки.
Разновидности детали
Каретки бывают открытого и закрытого вида:
Закрытые – картриджи или капсульные конструкции, с внутренней осью и подшипниками.
Закрытая модель не разбирается и обслуживанию не подлежит (за исключением нескольких), при любой поломке деталь заменяют.
Преимущество модели – низкий уровень загрязнения.
Открытая каретка отличается ввинчиваемыми чашами с подшипниками в кареточной трубе рамы и вращающемся валом.
Этот тип механизма требует точных параметров рамы, в случае неточностей возникают перекосы и понижается степень защиты относительно воздействия извне.
Модель можно разбирать и очищать, надлежащее обслуживание каретки велосипеда продлевает работу механизма на длительное время.
Недостаток открытых деталей в том, что они требуют постоянное техническое обслуживание и периодически перекашивают кареточный вал.
Диагностика поломок или загрязнения
Определить неисправность каретки можно по слишком явному скольжению или заеданию, скрипам, тяжелой езде.
Стуки и заедания сигнализируют о повреждении шариков подшипника или сепаратора. Скрипы могут обозначать слабую затяжку клина шатуна. Если при езде педаль в верхнем положении проскакивает, это также говорит о слабом натяжении клина.
Неисправная деталь не даст возможности быстрой езды, изношенные подшипники, грязь и отсутствие смазки будут постоянно препятствовать движению.
Велосипедный узел начинает постепенно расшатываться из-за разбитых шариков подшипника и перекоса вала. Для исправления необходимо почистить или заменить кронштейн.
Тщательное обслуживание каретки велосипеда обязательно перед любой длительной поездкой.
Свинчивание механизма с рамы
Для работы с капсульной кареткой требуется шлицевой ключ. В работе с разборными механизмами понадобится набор инструментов для разных модификаций детали.
Инструменты для съёма каретки:
Инструменты также пригодятся при дальних велопутешествиях.
Поэтапное извлечение механизма
Снятие деталей начинается с левостороннего участка. Для каждого типа шатуна есть определенный съёмник. Одним модификациям подходит съёмник для интегрированных чашей каретки, другие можно откручивать стандартным ключом.
Часто в комплекты съёмников входят рукоятки для работы вместо разводного ключа.
Если он плохо поддается, можно смазать участок любой смазкой. При имбусовых креплениях подбирается соответствующий ключ.
Шлицевым ключом или съёмником откручивается левая чаша-адаптер против хода часов, по ходу – правая:
Очистка открытой каретки
После съема механизма диагностируется состояние подшипников в чаше, все места крепления протираются бензином от грязи:
Обслуживание капсульной каретки
При повреждении каретки капсульного типа ее необходимо заменить на новую. При выборе модели следует уточнить параметры вала и тип соединения с рычагами шатунов.
Сборка и установка механизма
Установление кареточного механизма происходит обратно процессу снятия.
Во время работы важно не спутать отрезки оси: на концах или пластиковом кожухе выбиты соответствующие сторонам буквы. Каретные чаши различаются между собой резьбовой направленностью, левая с правой и наоборот.
Резьба кареточного механизма и чаши смазывается тонким слоем смазочного средства для обеспечения скольжения при последующем выкручивании.
На ось крепится пластиковый кожух, в чаши укладываются подшипники: если есть разделители, то детали укладываются разделителями наружу и шариками внутрь.
Сбор механизма начинается справа: стержень оси вставляется в правую чашу с левым поворотом резьбы и вкручивается в раму до конца, идентичным способом вкручивается левая чаша с правым поворотом резьбы.
Регулирование работы кареточного механизма
Для начала снимается левый рычаг шатуна и стопорная шайба. Левая чаша отвинчивается шлицевым ключом так, чтобы стержень оси каретки беспрепятственно крутился без люфтов и заедания:
Если после всех произведенных работ каретка заедает, следует заменить подшипники или всю каретку.
Подробнее об обслуживании каретки смотрите в видео:
Ремонт каретки на велосипеде
5 mins Автор: Михаил Скворцов 2146
Проблемы с велосипедной кареткой знакомы каждому велосипедисту. Бывает, что она разбалтывается или издаёт характерные раздражающие щелчки. Это не всегда означает, что деталь нужно полностью заменить. Достаточно грамотно произвести ремонт каретки на велосипеде, не откладывая это дело на потом.
Снимаем и ремонтируем
Каретка может быть интегрированной и неинтегрированной. Последние по типу устройства делятся на картриджные (ось, чашки, шатуны – единая система) и разборные (детали могут развинчиваться, чтобы их можно было ремонтировать и чистить). Обычно каретки прогулочного байка или среднестатистического горного велосипеда устроены стандартно, поэтому починить их можно по отработанной схеме.
Чтобы действовать было удобнее, велосипед лучше перевернуть колёсами вверх и поставить на руль.
После того, как вы убедились, что байк стоит ровно и прочно, можно преступать к ремонту:
После того, как каретка очищена, а детали высохли, производим установку в обратном порядке.
Устанавливаем разборную велосипедную каретку
Этот тип каретки имеет стандартное устройство, хорошо знакомое всем владельцам отечественных велобайков, вот почему установить и настроить её довольно просто.
После того, как установка каретки закончена, переходим к регулировке.
Регулируем подшипники
Причиной посторонних шумов, люфта и неприятного дребезжания в каретке заднего колеса часто становятся разболтанные подшипники. Это может привести к их повреждению, вызвать деформацию чашек или нарушить чёткость переключения передач. В случае возникновения любых подозрительных симптомов, необходимо подумать, как подтянуть каретку на велосипеде. При этом регулировку лучше не откладывать. При наличии навыков подтянуть каретку удастся даже во время поездки, минуя этап разборки.
Если найти баланс между люфтом и заеданиями не удаётся даже после нескольких попыток, придётся заменить либо всю каретку, либо изношенные или недостаточно качественные подшипники.
Люфт каретки велосипеда что это такое
Гражданский проспект, 118к1
Трасса Юкки 1 (Мега Парнас)
Будни с 10:00 до 22:00
Выходные с 09:00 до 23:00
Каретка – это фактически сердце велосипеда, которое позволяет преобразовать энергию вращения педалей в обороты заднего колеса.
Содержание:
Узел включает несколько компонентов:
В зависимости от типа и конструкции комплект может различаться. Рассмотрим основные типы и особенности, в том числе обслуживание данного узла.
Конструкция
Для установки каретки на раме предусмотрено посадочное место с резьбой, по которой вкручивается узел. Через корпус насквозь проходит ось для крепления шатунов. Чтобы минимизировать трение при вращении она опирается на подшипники, которые запрессовываются в каретку.
Первые признаки износа компонентов:
Этапы:
Состояние подшипника легко оценить, покачав внутреннюю обойму (стальное кольцо) относительно внешней.
Наличие люфта говорит об износе шариков, в запущенном состоянии расходник просто рассыпается
Колечки из металла/пластика защищают подвижные элементы в работе, но стопроцентную герметичность обеспечить не могут. Поэтому используются сальники или дополнительные крышки на корпусе каретки, которые блокируют большую часть грязи с дороги.
Существует 3 вида рассматриваемых узлов по конструктивным особенностям:
Что касается типа используемых подшипников, то здесь выделяют несколько стандартов, в частности насыпные и промышленные. В любом случае основным элементом, снижающим трение, являются шарики.
Они катятся без взаимосвязи друг с другом по канавкам прижимающихся «конусов», шары могут объединяться в открытом сепараторе. Промышленные имеют корпус: внешнюю и внутреннюю обойму, на которой имеются полукруглые канавки для этих шариков.
Конструкция может быть открытой или оснащаться кольцом с обеих сторон, закрывающих шары
Типы:
Существует несколько типовых размеров, которые могут различаться в зависимости от типа каретки и особенностей конструкции. Маркировку можно посмотреть на обойме или защитной крышке после снятия. Насыпные шары тоже нужно подбирать в соответствии с размерами, измерить точное значение просто при помощи штангенциркуля.
Типовые размеры
Основной размер каретки – это ее длина, которая измеряется по продольной оси.
Распространенные варианты ширины корпуса:
Второй важный показатель – это длина оси, на которой будут фиксироваться шатуны.
Встречается множество типоразмеров:
Измерение ширины проводится от края резьбовой части без упорного выступа до этого выступа на противоположной стороне детали. Этой площадкой при закручивании узел надежно прижимается к посадочному месту на раме. Длина оси измеряется между крайними ее точками.
На большинстве кареток эти два показателя указываются подробно, что существенно снижает риск ошибки
Тип и размер оси является другим важным аспектом при выборе подходящей каретки. Стоит учитывать форм-фактор шатунов, которые предполагается установить. В основном различия касаются наконечников, которые обрабатываются на производстве для получения нескольких шлицов (их задача в неподвижной фиксации шатунов, которые не должны прокручиваться при педалировании).
Стандарты вала:
При выборе комплекта можно столкнуться со множеством обозначений, которые указывают на комплектацию и размерности использованных компонентов:
Метод разборки
Для демонтажа детали необходимо выполнить несколько этапов:
Техническое обслуживание велосипеда
1.1. Люфт рулевой колонки
Заблокируйте одной рукой передний тормоз и покачайте велосипед вперёд-назад, контролируя другой рукой стык чашки и крышки рулевой. Если определяется люфт – устраните его самостоятельно или обратитесь в мастерскую.
1.2. Люфт кареточного узла
Удерживая обеими руками шатуны, попробуйте пошатать систему. В случае обнаружения люфта кареточного узла попытайтесь локализовать его источник.
Возможные варианты:
А. Люфт каретки в раме
Б. Люфт вала каретки в подшипниках
В. Люфт шатуна (шатунов) на валу каретки
В первом случае (А) необходимо немедленно устранить люфт или обратиться в мастерскую.
Во втором случае (Б) дальнейшая эксплуатация возможна, но рассчитывать на чёткую работу переднего переключателя не приходится. Эксплуатация с такой неисправностью приводит к преждевременному износу переднего переключателя. Срочно замените каретку.
В третьем случае (В) необходимо немедленно устранить люфт или обратиться в мастерскую.
 |
1.3. Люфт в передней / задней втулках колёс
Удерживая велосипед одной рукой в вертикальном положении, другой рукой возьмитесь за покрышку и попробуйте покачать колесо вдоль оси втулки (поперёк рамы). В случае обнаружения люфта немедленно устраните его или обратитесь в мастерскую.
1.4. Неисправности тормозной системы
Попеременно приподнимая колёса, проверьте, свободно ли они вращаются. Не мешает ли положение тормозных колодок (рычагов, суппортов) их свободному вращению.
В случае, если тормозные колодки ободных тормозов задевают за покрышку – немедленно отрегулируйте положение рычагов и (или) колодок, либо обратитесь в мастерскую.
Проверьте износ тормозных колодок. В случае критического износа – как можно скорее замените колодки.
Для ободных тормозов: колодки имеют поперечные долы для самоочистки, являющиеся также, индикаторами износа. Полный износ – долы отсутствуют, колодки сношены до ровного поля (либо имеют неравномерный износ)
Для дисковых тормозов: полный износ – толщина тормозной накладки менее 1мм.
Попеременно блокируя тормоза, покачайте велосипед вперёд-назад. Проверьте крепёж тормозных рычагов (тормозных дисков и суппортов). Некоторые тормозные системы предусматривают некоторый люфт тормозных рычагов, не следует усердствовать с протяжкой крепёжных болтов (!)
В случае обнаружения люфтов в крепеже суппортов дисковых тормозов либо в крепеже тормозных дисков – немедленно устраните люфты или обратитесь в мастерскую.
1.5. Критический износ цепи
Переведите цепь на большую ведущую звезду (положение цепи на блоке ведомых звёзд значения не имеет). Оттяните цепь вперёд насколько это возможно. В случае, если цепь сходит с зубьев более чем на половину толщины звена либо полностью, так, что под оттянутой цепью видны вершины зубьев – немедленно замените изношенную цепь или обратитесь в мастерскую.
 |
2. Общие рекомендации по проверке и поддержанию технического состояния
2.1. Давление в шинах
В зависимости от Вашего веса и дорожных условий поддерживайте давление в шинах от 3 до 4,5 атмосфер для 26” МТВ и от 4 до 5,5 атмосфер для 28” Гибридов.
Давление в переднем колесе может быть на 0,5 – 1 атм. меньше, чем в заднем.
Вы можете сами выбирать себе комфортное давление в шинах, но помните: чем меньше давление – тем больше контактное пятно, а следовательно и трение, преодолевать которое придётся Вам. Также, чем меньше давление, тем больше вероятность пробоя шины и деформации обода (колеса в целом) при неожиданном наезде на препятствие. Чем меньше объём покрышки – тем выше должно быть давление.
Удобный конвертор давления в различные измерения можно найти здесь.
2.3. Поддержание в чистоте движущихся частей трансмиссии
Ни в коем случае не допускайте фатального замасливания механизмов трансмиссии.
Ни в коем случае не оставляйте грязную технику на зимовку в неотапливаемых помещениях.
Ни в коем случае не используйте для мойки Вашего велосипеда аппараты высокого давления, применяемые на авто мойках, и им подобную технику. Проникновение воды и вымывание смазки из аморт. вилки, каретки, втулок, рубашек и пр. узлов может привести к коррозии и фатальной поломке. Помните, что алюминий очищенный хим. составами коррозирует не хуже железа. Старайтесь избегать попадания воды внутрь рамы и ободьев.
Для очистки узлов и механизмов от грязи используйте мокрую ветошь. Можно мыть велосипед водой с жидким мылом или специальными средствами по уходу. Не рекомендуется использовать агрессивную авто химию и средства для мытья посуды.
Для очистки узлов и механизмов от замасливания используйте специальные средства для ухода.
Также, удобно использовать аэрозольные смазки (тефлоновые или фторопластовые, что одно и то же), гарантированно не содержащие агрессивной химии и отлично очищающие любые труднодоступные места.
ВНИМАНИЕ! При использовании аэрозольных смазок следите за тем, чтобы смазка не попала на тормозные поверхности. После очистки с помощью аэрозольной смазки тщательнейшим образом протрите обработанные поверхности для предотвращения налипания абразивов. Также как и в случае с аппаратами высокого давления, будьте предельно аккуратны. Не допускайте попадания жидкой смазки внутрь храпового механизма задней втулки, внутрь чашек рулевой колонки, под пыльники втулок и каретки! Не допускайте вымывания консистентных смазок.
Ни в коем случае не используйте для очистки от замасливания не демонтированных частей Вашего велосипеда растворители (сольвент, ацетон, бензин и т.п.) и авто средства, содержащие активные химические элементы.
2.4. Контроль резьбовых соединений
Перед каждой поездкой бегло проверяйте все резьбовые соединения. Особое внимание уделите крепежам колёс, выноса, руля, седла и всем элементам, перечисленным в главе 1.
2.5. Регулярный уход за амортизаторами
Передний амортизатор независимо от внутреннего устройства требует регулярного ухода. Очищайте ноги и пыльники вилки от загрязнений регулярно, после каждой поездки. При незначительных загрязнениях в сухую погоду – профилактически раз в неделю. Для очистки используйте воду, жидкое мыло и щётку. В некоторых случаях можно воспользоваться аэрозольной тефлоновой смазкой. При очистке пыльников вилки следите за тем, чтобы не повредить обжимную пружинку. После очистки тщательно протрите вилку от влаги или смазки. Нанесите на ноги вилки около сальников небольшое кол-во тефлоновой смазки, дайте испариться летучей составляющей, заблокируйте передний тормоз и несколько раз энергично нажмите на руль так, чтобы смазка проникла внутрь пыльников. После чего тщательно удалите остатки смазки. При эксплуатации в межсезонье рекомендуется использовать силиконовые смазки или прозрачные консистентные смазки.
Если Ваш велосипед оборудован масляным амортизатором – требуется регулярная замена масла. Некоторые амортизаторы требуют замены масла раз в два года, некоторые чаще. Но если велосипед эксплуатируется постоянно – рекомендуется перебирать вилку хотя бы один раз в сезон. А если велосипед эксплуатируется круглый год – то не реже двух раз в год. Независимо от производителя – уровень масла в вилке всегда один. Масло заливается по уровень сальников (не пыльников, а именно сальников) при установленных на место элементах верхних камер. Для измерения уровня потребуется щуп. Большинство современных вилок работают на минеральном масле с вязкостью 5-10 SAE. Если Вы не уверены в том, что конструкция вилки Вам понятна, то полную переборку вилки и замену масла лучше доверить специалистам.
Многие вилки оборудованы воздушными ниппелями. Следует регулярно проверять давление и поддерживать его согласно прилагаемой инструкции. Ни в коем случае не эксплуатируйте велосипед, если воздушные камеры вилки не держат давление. Это может привести к фатальной поломке вилки.
Если велосипед имеет заднюю подвеску, независимо от конструкции все шарниры подвески требуют регулярной переборки, очистки и смазки. Периодичность обслуживания выбирается индивидуально (в зависимости от общего уровня техники). Но общие рекомендации – не реже, чем один раз в сезон. Для смазки шарниров подвески рекомендуется использовать густые не гигроскопичные прозрачные смазки с широким температурным диапазоном. Для трущихся частей, испытывающих ударные нагрузки, категорически не рекомендуется использовать жидкие смазки или густые суспензионные смазки типа Литол или Графит.
2.6. Смазка подшипников. Рулевая, Втулки, Каретка.
Большинство современных велосипедов оборудованы неразборными (и необслуживаемыми) каретками. Если всё же каретка разборная – она обслуживается так же, как любой узел на подшипниках. Периодичность обслуживания перечисленных узлов напрямую зависит от их конструкций. Втулки на закрытых картриджных подшипниках (они же «промышленные») пройдут до первого обслуживания вдвое, а то и втрое больше, нежели втулки на регулируемых насыпных подшипниках. Тем не менее, оба типа нуждаются в регулярной замене смазки. Например, втулки на насыпных подшипниках рекомендуется обслуживать не реже одного раза в сезон или двух раз в год. Для этих узлов идеально подходит густая не гигроскопичная прозрачная смазка с широким температурным диапазоном и хорошей адгезией типа Циатим, Mobil-1 Blue, Shimano Green и т.п.
Для восстановления повреждённых поверхностей идеальна густая суспензионная литиевая смазка (как правило, белого цвета независимо от производителя), заполняющая и цементирующая микро каверны. Но для постоянной эксплуатации (и особенно в межсезонье) она не подходит, поскольку имеет узкий температурный диапазон и содержит наполнитель, впитывающий влагу.
Перед заменой смазки, разумеется, необходимо тщательно промыть подшипники, конуса, чашки, сепараторы и пр. элементы. Для очистки ни в коем случае не стоит пользоваться водой и абразивными чистящими средствами. Только аэрозольные масла и растворители.
2.7. Смазка цепи и уход за трансмиссией
Цепь – одна из важнейших частей Вашего велосипеда, и основная деталь трансмиссии. От состояния цепи зависит эксплуатационный ресурс всей трансмиссии. Ресурс цепи ограничен – от 700 до 2000 км (в зависимости от общего уровня техники). Но даже самую лучшую цепь можно сносить за 500 км, если не соблюдать режим очитки и смазки. По мере износа цепь вытягивается, изменяются расстояния между осями звеньев, соответственно, изношенная цепь деформирует зубья звёзд. В первую очередь приходят в негодность звёзды ведомого блока, а несколько позже снашиваются и ведущие звёзды. В конечном итоге цепь рвётся, а новая, не растянутая цепь уже не способна взаимодействовать со звёздами, притёртыми к старой цепи. Под замену идёт весь привод, что весьма недёшево.
Идеальная схема ресурса трансмиссии при соблюдении правил эксплуатации выглядит следующим образом.
Ведомый блок звёзд (кассета) «переживает» замену трёх цепей при расчётном ресурсе цепи 1000км. Ведущие звёзды, или система в сборе, идёт под замену после смены трёх-четырёх кассет.
Суммарный ресурс трансмиссии (плюс-минус) 10 000 км.
Чтобы так и было на практике, необходимо поддерживать элементы трансмиссии в чистоте и своевременно смазывать цепь. Очищать цепь от загрязнений удобнее всего в специальной машинке с применением специального чистящего средства, либо используя аэрозольное авто средство для очистки дисковых тормозов / двигателя.
