Чем отличаются меридиональные квартиры от широтных и в чем преимущества, а также недостатки планировок.
При выборе квартиры покупатели обращают внимание на разные особенности планировки. Некоторые из них – всегда на слуху. Но есть и малоизвестные. Разделяют квартиры на широтные и меридиональные чаще всего дизайнеры и архитекторы. Соответственно, учитывают этот критерий и люди, планирующие нанять профессионала для перепланировки или обустройства. Разберемся, чем отличаются такие квартиры и так ли важно это деление.
Что такое широтные и меридиональные квартиры
Разделение идет, исходя из расположения окон. У меридиональных квартир все они выходят на одну сторону. Считается, что они расположены по меридиану. Ось помещений, как правило, проходит с востока на запад.
У широтных квартир окна выходят на противоположные стороны – на улицу и во двор. Растянуты они по широте. Их ось направлена с севера на юг.
Возникает вопрос: почему одни квартиры делают меридиональными, а другие – широтными? Ответ кроется в планировках секций домов. Иными словами, нужно смотреть, сколько квартир помещается на лестничной площадке:

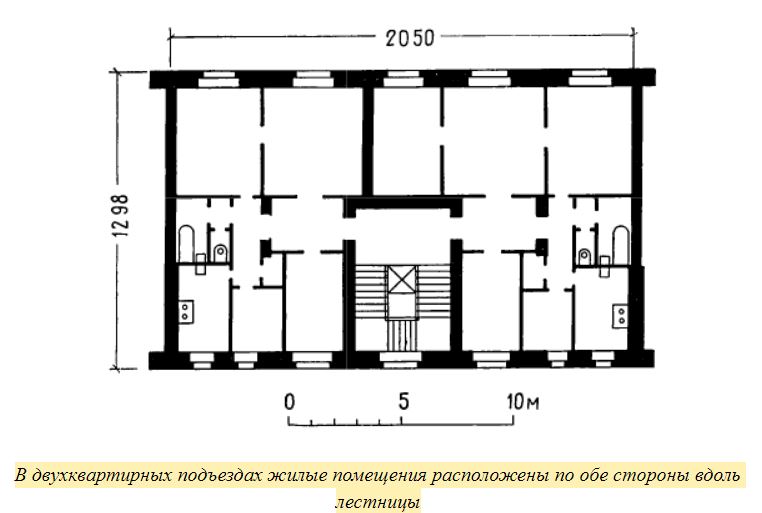

1. Две. Обе квартиры в этом случае – широтные, поскольку располагаются симметрично относительно друг друга и занимают ровно по половине подъезда. Иногда они не отражают друг друга зеркально полностью. Тогда в одной больше комнат.

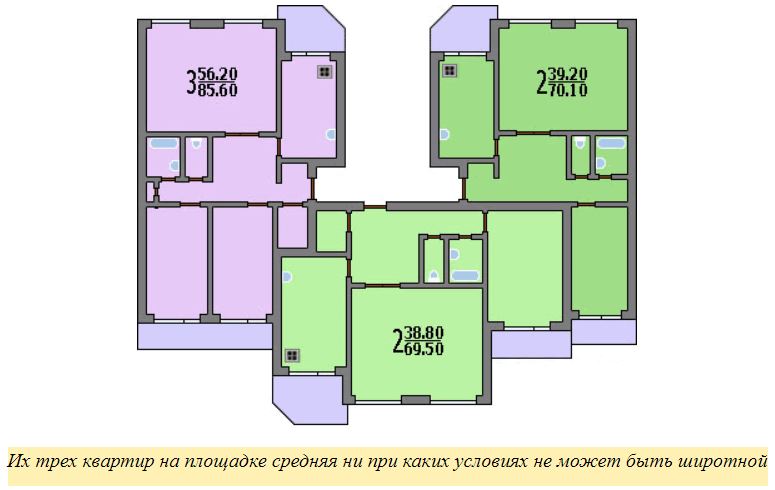

2. Три. Здесь симметрия нарушается. Крайние квартиры делают широтными. А вот для третьей остается только одна сторона дома – противоположную часть занимает лестничная клетка. Поэтому она может быть только меридиональной.

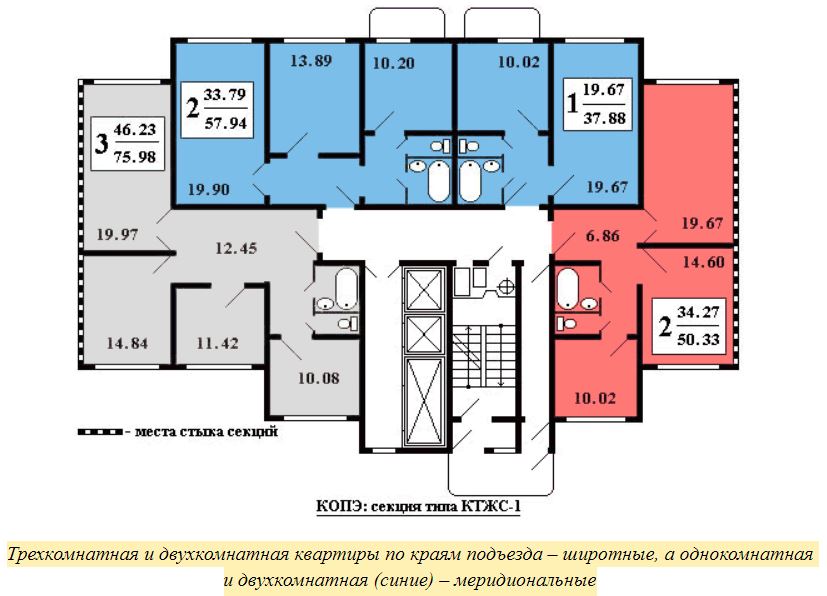

3. Четыре. Тут все зависит от компоновки. Наиболее распространенный вариант – две широтные + две меридиональные. Реже встречается комбинация из четырех меридиональных. В этом случае все окна одной пары выходят на север, а другой – на юг.

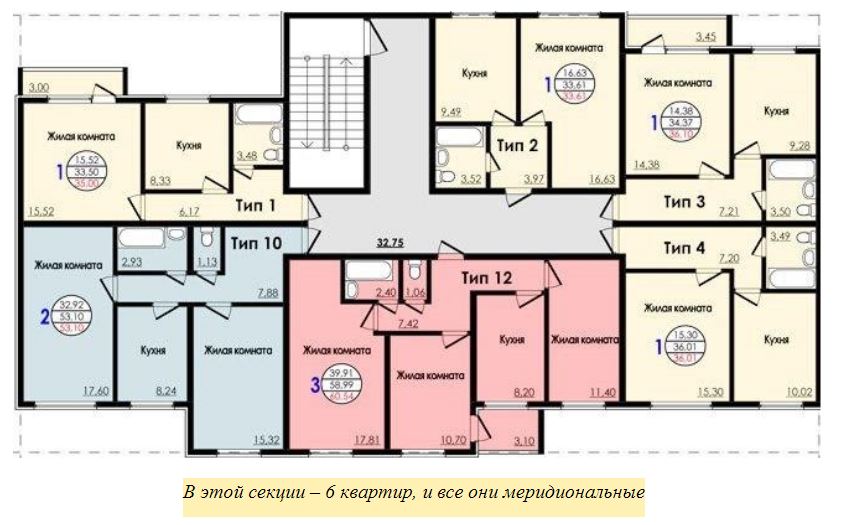

В современных домах встречается и большее число квартир на площадке. Сколько бы их ни было, более двух широтными быть не могут. Такие квартиры размещаются только по краям подъезда.
Преимущества и недостатки широтных квартир
Изначально задумывалось, что дома с широтными планировками будут возводиться преимущественно в регионах с жарким климатом. Тогда у них были бы такие преимущества:
Окна выходят на запад и на восток. Можно рационально распределить функции помещений по времени проникновения солнца.
Нет южных окон. Это спасает от невыносимой жары и непрерывного солнечного света.
Сквозное проветривание. Оно возможно, только если окна выходят на разные стороны.
На практике принцип разделения по климатическим зонам не соблюдался. Сегодня широтные квартиры можно встретить и в северных регионах. Люди выбирают расположение окон, исходя из личных предпочтений.
Среди недостатков широтных квартир обычно отмечают особенности Г-образной планировки:
изолированность одной из комнат;
слишком длинный коридор;
ограниченные возможности для перепланировки.
Некоторые дизайнеры недолюбливают широтные квартиры. Они считают, что их пространство сложно гармонично организовать. Не по вкусу такая планировка и тем, кто предпочитает видеть одну комнату из другой.
Преимущества и недостатки меридиональных квартир
Удачной считается планировка, при которой все окна выходят на юг. Такая квартира будет теплой и светлой. Расположение окон на север крайне нежелательно, хотя подобные планировки тоже встречаются.
К основным преимуществам меридиональных квартир относят:
Тишину, если окна выходят во двор. Это ценят люди, живущие в домах, которые расположены вдоль оживленной проезжей части.
Отсутствие нефункциональных площадей. Коридоры в таких квартирах – прямые, без поворотов и закоулков, которым не находится применение.
Широкие возможности для перепланировки. Когда комнаты и кухня расположены в одну линию, их можно объединить по своему вкусу.
Дизайнеры особо ценят возможность сделать анфиладу в таких квартирах. В некоторых домах двери комнат изначально смотрят друг на друга. В других можно перенести проемы и сделать их строго друг напротив друга. Это визуально увеличит площадь и добавит квартире освещенности.
К недостаткам стоит отнести ограниченный обзор. Из всех окон меридиональной квартиры видно одно и то же. Противоположная сторона дома остается скрытой. Отсутствие выраженно изолированной комнаты тоже не всем приходится по вкусу.
Какая планировка лучше
Как видим, однозначно сказать нельзя. Одна и та же характеристика может быть плюсом в глазах одних, но казаться минусом другим. Это дело вкуса. Поэтому, выбирая между широтной и меридиональной квартирами, стоит ответить для себя на такие вопросы:
Как долго ваше жилище должно быть залито солнечным светом?
Сильно ли различаются предпочтения членов вашей семьи в этом плане? Один предпочитает солнце с утра, а второй хочет, чтобы вечером было светло подольше?
Где расположен ваш дом: у дороги или в глубине микрорайона? Беспокоит ли вас шум или, наоборот, тишина невыносима?
Важно ли вам видеть, что происходит с обеих сторон дома?
Устраивает ли вас, что одна из комнат будет сильно изолирована от остальной квартиры?
Намерены ли вы проводить перепланировку (например, объединять кухню и комнату)?
Ответы на эти вопросы прояснят, по какой оси должна быть расположена ваша идеальная квартира.
Типы секций
Секционные жилые дома состоят из жилых секций, каждая из которых имеет общий узел вертикальных коммуникаций (лестнично-лифтовой) для группы поэтажно объединенных квартир. Для осуществления жилых домов различной конфигурации необходим набор секций: рядовых, угловых, торцевых и поворотных, вставок различной формы.
Компоновка квартир в секции и их число зависят от того, какую ориентацию по сторонам света будет занимать данная секция в системе жилого дома. Секции могут быть:
2.) частично ограниченной и
3.) ограниченной ориентации.
Первые два типа секций называют также широтными, третий тип — меридиональным, соответственно с расположением их продольной оси с востока на запад, в первом случае, и с севера на юг — во втором. Неограниченная ориентация обеспечивает различную градостроительную маневренность жилых зданий.
Рядовая секция наиболее универсальна, так как используется при любой ориентации жилого дома. Рядовые секции (в том числе с торцевыми окончаниями) по форме плана могут быть прямолинейными или со сдвигом в плане, а также сложной формы (в том числе криволинейной, Т-образной и т д.)
Поворотные или угловые секции позволяют проектировать здание с развитием:
2) в трех направлениях (секции с углами поворота на 90°, 120° и др).
Угловые секции имеют следующие разновидности:
— с размещением лестничной клетки (или лестнично-лифтового узла) в центральной части секции с ориентацией на внутреннюю (или внешнюю) сторону секции;
— с размещением лестничной клетки (или лестнично-лифтового узла) во внутреннем (или внешнем) углу секции;
— с ориентацией лестничной клетки и лифтового узла на противоположные стороны секции.
Для того чтобы можно было осуществить поворот плана жилого дома под тупым углом, в типовом проектировании разработаны секции-вставки треугольной формы, дополняющие рядовую секцию.
Секции в пределах этажа проектируют двух-, трех-, четырех-, шести-, восьми-квартирные и более. Большое количество квартир в секции обеспечивает наиболее экономное использование вертикальных коммуникаций, однако трех- и четырех-квартирные секции обладают большей градостроительной маневренностью. В III и IV климатических районах в целях обеспечения сковозного проветривания допустимо применение секций с двумя квартирами на этаже при его общей площади 150. 200 м. Расположение и состав секций квартир в проектах имеют цифровое обозначение (число жилых комнат квартир) и буквенное (расположение секции в плане домарядовое, торцовое, угловое). Например, обозначение Т.2-3-3 характеризует трехквартирную торцовую секцию с двух- и трехкомнатными квартирами и т.п.
Варианты блокировки секций
Многосекционные жилые дома образуются на основе блокировки ряда секций различного состава и конфигурации в соответствии и на основе требований расселения семей имеющегося численного и демографического состава, а также композиционного решения зданий и застройки в целом.
Блокировка различных типовых секций дает возможность проектировать разнообразные по форме и размерам пространства, образованные жилыми домами, построенные на прямых углах, а также свободные по рисунку.
Однако в ряде случаев для того, чтобы соответствовать градостроительным требованиям, нужна более сложная пластика объемов самих жилых домов. Для этих целей служат секции более сложного рисунка, с большим числом вариантов блокировки.
На практике применяют секции (и серии секций) сложного рисунка, плановое решение которых позволяет получить разнообразную планировку квартир с хорошими условиями инсоляции и проветривания (угловое проветривание) при ориентации большинства из них на две смежные стороны горизонта. В таких секциях улучшается гигиенический комфорт квартир и создается возможность пластического решения самого жилого дома. Эти секции блокируют в виде цепочек, с большими выступами и западами фасадной плоскости, создавая разнообразный пространственный рисунок жилого дома, способного образовать закрытые или открытые пространства двора или улицы.
Планы секций, в которых заложена возможность различных вариантов блокировки,— основа для пространственного решения объема жилого дома.
Сложный периметр секции требует дополнительной проверки степени затенения окон выступами, находящимися рядом с ними, и просматриваемости из окна в окно. Поэтому при составлении цепочки блокировки секций нужно учитывать ориентацию всех звеньев цепи, так как обычная оценка жилого дома — «широтный» и «меридиональный»— не дает правильного представления об инсоляции квартир в каждом отдельном участке жилого дома.
Блокировка рядовых секций может образовать симметричный и несимметричный рисунок относительно лестнично-лифтового узла, чем обеспечивается свободный рисунок жилого дома в целом. Сложный рисунок плана секции дает возможность, не удлиняя коммуникаций внутри секции, увеличить число квартир на лестнично-лифтовой узел, что улучшает экономические показатели по дому.
Жилой дом блокируется из рядовых секций и завершается торцовыми или угловыми секциями, в которых торцы используют для освещения жилых помещений. С этой целью в них изменяется расположение поперечных стен на перпендикулярное по отношению к их положению в рядовой секции.
Для того чтобы можно было осуществить поворот продольной оси корпуса и получить пространственную форму жилого дома, необходимы угловая или поворотная секции, последняя имеет различные строения: Т-образное, трехлучевое, 2-образное крестообразное и более сложные.
Наиболее распространенный поворот плана жилого дома под углом 90°, поэтому эти секции, как правило, проектируют на прямоугольной сетке. Для того, чтобы можно было осуществить поворот плана жилого дома под тупым углом, в типовом проектировании разработаны секции и вставки треугольной формы, дополняющие рядовую секцию (рис. 20).
Для угловой секции характерны два варианта размещения лестнично-лифтового узла: во внутреннем темном углу секции или в центральной ее части, аналогично структуре рядовой секции. Поворот плана осуществляется благодаря несимметричному присоединению к коридору двух квартир, одна из которых получает угловое решение, а вторая расположена под углом к коридору. Планировка Т-образной и 2-образной секций основана на том же принципе: размещение двух квартир в одном (для Т-образной) или двух (для 2-образной) торцах секции и поворот поперечных осей в перпендикулярном направлении. Т-образная секция может быть использована также как торцовая.
Компоновка квартир в секции делается таким образом, чтобы было возможно спарить кухни и санузлы соседних квартир. Это требование диктуется технической целесообразностью объединения сантехнических коммуникаций и необходимостью избежать присоединения санитарно-технических устройств к стене жилого помещения чужой квартиры.
Планировка компактных секций прямоугольной формы пространственно довольно однообразна, но она имеет такие достоинства, как наименьший периметр наружных стен и небольшое число марок наружных панелей, что улучшает ее экономические показатели.
Блокировка различных типовых секций дает возможность проектировать разнообразные по форме и размерам пространства, образованные жилыми домами, построенные на прямых углах, а также свободные по рисунку (рис. 21).
Однако в ряде случаев для того, чтобы соответствовать градостроительным требованиям, нужна более сложная пластика объемов самих жилых домов. Для этих целей служат секции более сложного рисунка, с большим числом вариантов блокировки.
Они должны быть построены по системе, заложенной в индустриальном методе изготовления строительных изделий (модульная сетка, конструктивная система и др.). На практике применяют секции (и серии секций) сложного рисунка, плановое решение которых позволяет получить разнообразную планировку квартир с хорошими условиями инсоляции и проветривания (угловое проветривание) приориентации большинства из них на две смежные стороны горизонта. В таких секциях улучшается гигиенический комфорт квартир и создается возможность пластического решения самого жилого дома. Эти секции блокируют в виде цепочек, с большими выступами и западами фасадной плоскости, создавая разнообразный пространственный рисунок жилого дома, могущего образовать закрытые или открытые пространства двора или улицы.
В строительной практике Югославии имеются примеры секционных жилых домов, составленных из секций со сложным периметром, план которых построен на унифицированном шаге между поперечными стенами (рис. 22).
Это не мешает получать пространственную форму дома и дает возможность спланировать хорошие четырех- и трехкомнатные квартиры. Планы секций, в которых заложена возможность различных вариантов блокировки,— основа для пространственного решения объема жилого дома. В первом примере показан фрагмент плана жилого дома, из крестообразно решенных секций, которые можно блокировать по четырем торцам. Во втором примере для блокировки использованы три участка стен с различных сторон секции. В обоих случаях при блокировке несколько изменена планировка квартир, но структура секций не изменена.
Поворотная секция (рис. 22, в) дает возможность получить план дома, образующий круг или кривую. Нестандартный узел в плане секции позволяет осуществлять любой угол поворота, что и определяет радиус окружности дома.
Сложный периметр секции требует дополнительной проверки степени затенения окон выступами, находящимися рядом с ними, й просматриваемости из окна в окно. Поэтому при составлении цепочки блокировки секций нужно учитывать ориентацию всех звеньев цепи, так как обычная оценка жилого дома —≪широтный≫ и ≪меридиональный≫— не дает правильного представления об инсоляции квартир в каждом отдельном участке жилого дома. Сложный рисунок плана секции дает возможность, не удлиняя коммуникаций внутри секции, увеличить число квартир на лестнично-лифтовой узел, что улучшает экономические показатели по дому. Однако богатая пластика планового решения секции имеет и свои недостатки: усложняется конструктивная система, увеличивается число стыков между панелями, а следовательно, и число марок строительных изделий.
Планировочная структура секций со сложным периметром обладает рядом функциональных достоинств и позволяет более полно осуществлять художественный замысел.
13. По ориентации жилых помещений по странам света различают жилые секции ограниченной, неограниченной и частично ограниченной ориентации.
Ориентация секционных жилых домов обусловлена требованиями инсоляции и сквозного проветривания.
В секциях ограниченной ориентации окна квартиры выходят только на одну из продольных сторон здания. Такие секции можно применять лишь в тех случаях когда продольная ось здания располагается примерно по меридиану, поэтому такие секции называют меридиональными.
В секциях неограниченной ориентации окна каждой квартиры выходят на обе продольные стороны здания. Такие секции применяют при любом размещении здания на генеральном плане, включая и случай, когда продольная ось здания расположена примерно по направлению широт (широтные секции).
Если в секции только часть квартир имеет двустороннюю ориентацию, то ее называют секцией частично ограниченной ориентации. В таких секциях при широтном их расположении квартиры с односторонней ориентацией располагают так, чтобы их окна выходили на южную сторону.
В зависимости от числа квартир на этаже различают двух-, трех-, четырех- и многоквартирные секции. В двухквартирных секциях квартиры имеют двустороннюю ориентацию, что обеспечивает хорошие условия их инсоляции и сквозное проветривание. Такие секции имеют неограниченную ориентацию. В двухквартирных секциях целесообразно проектировать квартиры в 3 и более комнат, так как при небольшой площади квартир увеличивается относительная стоимость лестниц. Особенно целесообразны эти секции в южных районах, где необходимо сквозное проветривание.
В трехквартирных секциях две квартиры, находящиеся по сторонам лестницы, имеют двустороннюю ориентацию, а третья, меньшая, квартира, напротив лестницы — одностороннюю. В таких секциях исключается северная ориентация третьей квартиры. Трехквартирные секции, как более экономичные по сравнению с двухквартирными, получили довольно широкое распространение.
Четырехквартирные секции бывают частично ограниченной ориентации, в которых только две квартиры ориентированы на две стороны, и ограниченной ориентации — меридиональные, в которых все четыре квартиры имеют одностороннюю ориентацию. Такие секции благодаря увеличению числа квартир и жилой площади, приходящихся на одну лестницу (или на один лифт в домах в 6 и более этажей), более экономичны, чем двух- и трехквартирные.
Часть 1
1. РАЗРАБОТАНО МНИИТЭП.
2. ПОДГОТОВЛЕНЫ к утверждению и изданию Управлением перспективного проектирования и нормативов Москомархитектуры (архитекторы А. П. Зобнин, Л. П. Ревкевич и С. С. Горин).
3. СОГЛАСОВАНО Москомархитектурой.
4. УТВЕРЖДЕНО указанием Москомархитектуры.
1. ВВЕДЕНИЕ
1.1. Настоящее Пособие выпущено в развитие и дополнение МГСН 3.01-96 «Жилые здания».
1.2. Пособие разработано в помощь проектировщику в создании современного московского жилища с целью повышения вариантности его объемно-планировочных решений, уровня комфорта проживания, эстетической выразительности и экологических качеств, а также обеспечения безопасности людей при пожаре.
1.3. В Пособии даются разъяснения по применению положений нормативного документа в практике проектирования, а также приводятся примеры объемно-планировочных решений жилых домов и квартир.
2. ОБЛАСТЬ ПРИМЕНЕНИЯ ПОСОБИЯ МГСН 3.01-96 «ЖИЛЫЕ ЗДАНИЯ»
2.1. Пособие к МГСН 3 01-96 «Жилые здания» предназначено для использования при проектировании жилых зданий до 25 этажей с отметкой пола верхнего этажа 68,5 м включительно, одноквартирных и многоквартирных, в том числе специализированных квартирных жилых домов для престарелых и семей с инвалидами, а также общежитий для студентов и аспирантов.
Материалы Пособия не предназначены для проектирования инвентарных и мобильных жилых зданий, зданий с эпизодическим проживанием (мотели, пансионаты, гостиницы, ночлежные жилые дома, ведомственные общежития для рабочих и служащих), а также для реконструкции и капитального ремонта жилища, и не отражают положений. сформулированных в Дополнении № 1 к МГСН 3.01-96.
3. ОСНОВНЫЕ ПОЛ0ЖЕНИЯ
3.1. В основу разработанного документа положена классификация московского жилища по уровню комфорта (таблица 1).
КЛАССИФИКАЦИЯ МОСКОВСКОГО ЖИЛИЩА ПО УРОВНЮ КОМФОРТА
Принципы нормирования площадей жилища
Нормируемые нижние и неограниченные верхние пределы площадей квартир или одноквартирных домов
Одноквартирные и многоквартирные жилые дома (блокированные, секционные, коридорные, коридорно-секционные, смешанной планировочной структуры)
Нормируемые нижние и верхние пределы площадей квартир (жилых комнат общежитий)
Многоквартирные жилые дома (секционные, коридорные, коридорно-секционные, смешанной планировочной структуры)
Специализированные многоквартирные жилые дома (секционные, коридорные, коридорно-секционные, смешанной планировочной структуры) или группы квартир для одиноких инвалидов и семей с инвалидами (в том числе колясочниками или неколясочниками), для одиноких престарелых и семей из двух престарелых
Общежития для студентов высших учебных заведений и аспирантов (секционные, коридорные, коридорно-секционные)
В настоящем разделе приведены основные характеристики жилых домов, которые могут быть использованы в застройке Москвы. Даны принципиальные схемы и примеры объемно-планировочных решений домов различных типов: одноквартирных и многоквартирных блокированных, секционных (односекционных и многосекционных), коридорных (и галерейных), коридорно-секционных, а также домов со смешанными планировочными структурами.
3.3. Блокированный жилой дом отличается наличием непосредственного выхода из каждой квартиры этого дома на приквартирный участок. Характерным для блокированного жилого дома является, как правило, развитая номенклатура подсобных и дополнительных помещений квартир, а также включение в структуру дама гаражей-стоянок (с учетом требований МГСН 5.01-94 * ), непосредственно связанных с квартирой.
Блокированные жилые дома (табл. 2): могут быть сформированы из квартир как прямоугольной, так и непрямоугольной формы плана, в том числе Г-образной, Т-образной, а также из квартир, имеющих различную форму плана и внутренние дворики.
При блокировке квартиры могут блокироваться через основные, подсобные или дополнительные помещения, в том числе через отапливаемые гаражи-стоянки.
На рис. 2 приведены примеры блокированных жилых домов, в том числе двухквартирный с зеркальной блокировкой квартир, четырехквартирный с двухрядной зеркальной блокировкой квартир, шестиквартирный с блокировкой квартир со сдвигом в одну сторону, четырехквартирный с линейной блокировкой квартир.
Могут быть запроектированы и блокированные дома с квартирами, в которых один или несколько уровней одной квартиры располагается над помещениями другой квартиры.
Возможно также построение блокированного жилого дома, в котором вход с приквартирного участка в каждую из квартир верхних этажей осуществляется по отдельной лестнице (открытой или закрытой). Пример такого решения блокированного дома с закрытой лестницей приведен на рис. 3.
По числу квартир на этаже секции могут проектироваться двух-, трех-, четырехквартирными, а также с большим числом квартир на этаже. В жилище I категории комфорта на этаже секции может быть выполнена и одна квартира.
Примерные схемы планировочных решений секций, различающихся набором квартир и характером блокировки приведены в таблице 3.
В зависимости от возможностей размещения относительно сторон горизонта различают секции неограниченной (или универсальной) и ограниченной (широтной и меридиональной) ориентации.
Секции имеют неограниченную ориентацию, если квартиры в них обеспечиваются нормативной инсоляцией при любой постановке секции относительно сторон горизонта. Как правило, число одноуровневых квартир на этаже такой секции может составлять одну, две или три. Однако может быть запроектирована и четырехквартирная секция неограниченной ориентации.
При размещении в секции неограниченной ориентации только многоуровневых (многоэтажных) квартир с двухсторонней ориентацией количество квартир на этаже такой секции может быть четыре и более.
Секция ограниченной ориентации, как правило, имеет на этаже четыре и более одноуровневые квартиры (или же одноуровневые и многоуровневые).
Примеры решений широтного и меридионального многосекционных жилых домов приведены на рис. 4.
3.5. Односекционные жилые дома могут проектироваться (рис.5):
с компактным планом различной конфигурации (прямоугольной, квадратной, круглой или эллипсовидной);
с расчлененным планом (Т-образные, трехлучевые, крестообразные и другие).
В обоих случаях очертания наружных стен в плане могут быть как прямолинейными, так и криволинейными.
Характерным для односекционных домов является максимальное использование периметра наружных стен для светового фронта квартир. При этом лестнично-лифтовой узел, как правило, размещается в центре плана. При таком построении дома большинство квартир имеет двухстороннюю ориентацию (в том числе угловую), а также сквозное или угловое проветривание.
Примеры планировочных решений односекционных жилых домов, различающихся по форме плана приведены на рис. 6 и 7.
Общий коридор в коридорных домах с двухсторонним размещением квартир может поэтажно располагаться как посередине дома, так со смещением. Общий же коридор в коридорных домах с односторонним размещением квартир может располагаться по одну сторону дома или поэтажно на различных его сторонах (см. таблицу 4).
Квартиры в коридорных жилых домах могут проектироваться как одноуровневыми, так и в двух и более уровнях (рис. 8).
При двухстороннем размещении вдоль общего коридора одноуровневых квартир коридорный дом имеет ограниченную (меридиональную) ориентацию.
Одностороннее размещение одноуровневых квартир в коридорных домах дает возможность обеспечить освещение подсобных помещений вторым светом (через остекленный коридор) и сквозное проветривание этих квартир. Такой коридорный дом имеет ограниченную ориентацию (меридиональную или широтную).
Неограниченная (универсальная) ориентация коридорного дома (с односторонним или двухсторонним размещением квартир вдоль общего коридора) может быть обеспечена при использовании только многоуровневых (или многоэтажных) квартир с ориентацией их на две стороны горизонта. Проектирование таких квартир, кроме того, способствует повышению уровня их комфорта за счет обеспечения сквозного проветривания.
3.7. Галерейные дома, в которых входы в квартиры выполняются с неостекленных галерей, ведущих к лестнично-лифтовым узлам, характерны для жилищного строительства в южных районах (рис. 9).
В Москве строительство домов такого типа нецелесообразно и может осуществляться лишь в отдельных случаях в конкретных градостроительных условиях.
3.8. Коридорно-секционный тип жилого дома объединяет планировочные структуры секционного и коридорного домов.
В коридорно-секционных домах, как правило, редко поставленные лифтовые (или лестнично-лифтовые) узлы объединяются коридорным этажом, который располагается через несколько секционных этажей (от двух до четырех) по высоте дома. Для входа в квартиры, расположенные на секционных этажах, проектируются лестницы, по которым осуществляется подъем или спуск с уровня коридорного этажа на секционные этажи.
Пример планировочного решения коридорно-секционного дома приведен на рис. 10.
3.9. К многоквартирным жилым домам со смешанной планировочной структурой относятся дома. в которых объединяются различные планировочные структуры (например, секционно-блокированные, коридорно-блокированные и другие).
Пример планировочного решения секционно-блокированного жилого дома приведен на рис. 11.
3.10. Композиционное построение объемов многоквартирных жилых домов может формироваться за счет повторяемых планов этажей одинаковой конфигурации или планов этажей различной конфигурации.
Одним из приемов объемно-пространственного построения жилых домов является террасирование их объемов. Террасными могут проектироваться как секционные жилые дома, так и коридорные, коридорно-секционные или же блокированные. Террасирование жилого дома может быть получено как при постановке его на плоском рельефе, так и на сложном рельефе (рис. 12).
Террасирование объема жилого дома может достигаться за счет уменьшения размера комнат по торцам здания или по его фронту, уменьшения числа комнат в квартире, уменьшения числа квартир на этаже или же уменьшения числа этажей в смежных секциях.
При постановке дома на сложном рельефе входы на этажи дома могут быть устроены с придомовой территории.
В зарубежной практике широко используется прием смещения верхних этажей жилых домов по отношению к нижележащим этажам. При этом часть пространства в нижних этажах часто занимается под элементы общественного обслуживания или гаражи-стоянки.
Рис. 1. Примеры одноквартирных жилых домов.
Рис. 2. Примеры блокированных жилых домов.
ВАРИАНТЫ БЛОКИРОВКИ КВАРТИР В БЛОКИРОВАННЫХ ЖИЛЫХ ДОМАХ
