Регулировка ручного тормоза на Рено Дастер

Стояночный тормоз является составной частью тормозной системы транспортного средства. В процессе эксплуатации детали изнашиваются, что приводит к снижению эффективности блокировки задних колес во время стоянки.

Поэтому периодически требуется делать регулировку механизма. Перед тем как подтянуть ручник на Рено Дастер, нужно ознакомиться с его устройством и правилами регулировки.

Устройство ручного тормоза на Дастере

На кроссовере Рено используется механический тормоз. Усилие от привода через тросики передается на рычаг стояночного удерживающего устройства, которое перемещает колодки и прижимает их к барабану. Блокируются только колеса заднего моста независимо от модели автомобиля: полноприводного (4х4) или переднеприводного (4х2).

Для равномерного распределения прижимного усилия между колесами тросики от рычагов привода ручного тормоза крепятся к уравнителю. Последний устроен просто и представляет собой коромысло с фигурными вырезами для фиксации наконечников.

Посередине уравнителя сделано отверстие для крепления переднего тросика. На другом конце имеется болт, благодаря которому тяга закрепляется на рукоятке ручного тормоза. Одновременно узел служит для регулировки усилия прижатия колодок к внутренней поверхности тормозного барабана.

Для стопорения колес рукоятку ручника перемещают вверх по зубчатому сектору. При достижении нужного усилия приводной механизм фиксируется защелкой, которая под действием пружины попадает между зубцами. Для выключения тормоза нужно нажать кнопку на рукоятке и перевести ее в нижнее положение до упора.

Особенности регулировки

На внедорожнике Renault Duster имеется возможность улучшить эффективность работы ручника без регулировки элементов стабилизатора системы.

Для этого необходимо:

Во втором случае действия следует проводить с нажатой кнопкой, чтобы фиксатор не попадал в пазы зубчатого сектора. Если после проведенной процедуры колеса не будут блокироваться, тогда нужно откорректировать величину натяжения тросиков или заменить тормозные колодки.

Пошаговая инструкция работы с ручником

Регулировка ручника Рено Дастер проводится после замены колодок, порыва или растяжения тросиков. Основным признаком неэффективной работы стояночного тормоза является большой рабочий ход рычага ручника. Работа по регулировке несложная и в большинстве случаев проводится самостоятельно.

Для этого необходимо последовательно выполнить ряд действий:

Эффективность функционирования ручника проверяется вращением колес: при нахождении рычага в нижнем положении они свободно вращаются, а в верхнем – блокируются.

Замена тросов

Такие работы проводятся после порыва или заклинивания троса в оболочке или при поломке стабилизатора. Если появился дефект на 1 тросике, то рекомендуется менять весь комплект. Демонтаж и установка передней тяги труда не составляет.

Замена тросов задних связана с демонтажем тормозных колодок. В процессе разборки узла дефектные детали следует заменить или отремонтировать (артикул ремкомплекта – 440265341г).

Для демонтажа тросика необходимо:

Установку новой детали выполняют в обратном порядке. Пошаговую замену элементов можно посмотреть на видео:

После окончания монтажа работу устройства проверяют в дорожных условиях.

Проверка правильности регулировки

Ручной тормоз должен препятствовать перемещению автомобиля на дороге с уклоном не менее 25%. Для этого кроссовер Дастер устанавливают на специальной эстакаде и включают ручник. При этом транспортное средство не должно скатываться с горки независимо от его расположения (носом либо тыльной частью).

Некоторые автомобилисты проверяют эффективность работы ручника в движении. Разгоняя машину до 30-40 км/час, они включают ручник. Если произойдет снижение скорости движения до полной остановки, это значит, что тормоз работает.

Такие испытания проводить нельзя, т. к. в торможении участвует по 1 колодке в задних колесах. Это может привести к чрезмерному нагреванию накладки и прикипанию к тормозному барабану. Ручник следует включать только при полностью остановленном автомобиле.

При нахождении рукоятки в нижнем положении колеса должны свободно вращаться, а тормозной диск оставаться холодным. Если наблюдается повышение температуры во время движения, то тросик необходимо ослабить.

Категории товаров, которые вам могут быть интересны на основании статьи «Регулировка ручного тормоза на Рено Дастер»:

Источник

Регулировка ручного тормоза на Рено Дастер

Стояночный тормоз является составной частью тормозной системы транспортного средства. В процессе эксплуатации детали изнашиваются, что приводит к снижению эффективности блокировки задних колес во время стоянки.

Поэтому периодически требуется делать регулировку механизма. Перед тем как подтянуть ручник на Рено Дастер, нужно ознакомиться с его устройством и правилами регулировки.

Устройство ручного тормоза на Дастере

На кроссовере Рено используется механический тормоз. Усилие от привода через тросики передается на рычаг стояночного удерживающего устройства, которое перемещает колодки и прижимает их к барабану. Блокируются только колеса заднего моста независимо от модели автомобиля: полноприводного (4х4) или переднеприводного (4х2).

Для равномерного распределения прижимного усилия между колесами тросики от рычагов привода ручного тормоза крепятся к уравнителю. Последний устроен просто и представляет собой коромысло с фигурными вырезами для фиксации наконечников.

Посередине уравнителя сделано отверстие для крепления переднего тросика. На другом конце имеется болт, благодаря которому тяга закрепляется на рукоятке ручного тормоза. Одновременно узел служит для регулировки усилия прижатия колодок к внутренней поверхности тормозного барабана.

Для стопорения колес рукоятку ручника перемещают вверх по зубчатому сектору. При достижении нужного усилия приводной механизм фиксируется защелкой, которая под действием пружины попадает между зубцами. Для выключения тормоза нужно нажать кнопку на рукоятке и перевести ее в нижнее положение до упора.

Особенности регулировки

На внедорожнике Renault Duster имеется возможность улучшить эффективность работы ручника без регулировки элементов стабилизатора системы.

Для этого необходимо:

Во втором случае действия следует проводить с нажатой кнопкой, чтобы фиксатор не попадал в пазы зубчатого сектора. Если после проведенной процедуры колеса не будут блокироваться, тогда нужно откорректировать величину натяжения тросиков или заменить тормозные колодки.

Пошаговая инструкция работы с ручником

Регулировка ручника Рено Дастер проводится после замены колодок, порыва или растяжения тросиков. Основным признаком неэффективной работы стояночного тормоза является большой рабочий ход рычага ручника. Работа по регулировке несложная и в большинстве случаев проводится самостоятельно.

Для этого необходимо последовательно выполнить ряд действий:

Эффективность функционирования ручника проверяется вращением колес: при нахождении рычага в нижнем положении они свободно вращаются, а в верхнем – блокируются.

Замена тросов

Такие работы проводятся после порыва или заклинивания троса в оболочке или при поломке стабилизатора. Если появился дефект на 1 тросике, то рекомендуется менять весь комплект. Демонтаж и установка передней тяги труда не составляет.

Замена тросов задних связана с демонтажем тормозных колодок. В процессе разборки узла дефектные детали следует заменить или отремонтировать (артикул ремкомплекта – 440265341г).

Для демонтажа тросика необходимо:

Установку новой детали выполняют в обратном порядке. Пошаговую замену элементов можно посмотреть на видео:

После окончания монтажа работу устройства проверяют в дорожных условиях.

Проверка правильности регулировки

Ручной тормоз должен препятствовать перемещению автомобиля на дороге с уклоном не менее 25%. Для этого кроссовер Дастер устанавливают на специальной эстакаде и включают ручник. При этом транспортное средство не должно скатываться с горки независимо от его расположения (носом либо тыльной частью).

Некоторые автомобилисты проверяют эффективность работы ручника в движении. Разгоняя машину до 30-40 км/час, они включают ручник. Если произойдет снижение скорости движения до полной остановки, это значит, что тормоз работает.

Такие испытания проводить нельзя, т. к. в торможении участвует по 1 колодке в задних колесах. Это может привести к чрезмерному нагреванию накладки и прикипанию к тормозному барабану. Ручник следует включать только при полностью остановленном автомобиле.

При нахождении рукоятки в нижнем положении колеса должны свободно вращаться, а тормозной диск оставаться холодным. Если наблюдается повышение температуры во время движения, то тросик необходимо ослабить.

Источник

подтяжка ручника DUSTER

небольшой пост по мануалу и по тому, как на самом деле было.

итак. что нам рекомендует сделать производитель:
Регулировку привода стояночного тормоза проводим после замены тросов или рычага стояночного тормоза.
Вывешиваем задние колеса и надежно фиксируем автомобиль на подставках заводского изготовления.

Снимаем накладку облицовки туннеля поля

Приподняв рычаг стояночного тормоза…
…отводим заглушку облицовки рычага, закрывающую регулировочную гайку привода стояночного тормоза (для наглядности показано при снятой облицовке туннеля пола).

Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз.
Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).
При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.
Если при перемещении рычага стояночного тормоза щелчков не слышно, то увеличиваем натяжение тросов, заворачивая гайку на резьбовом наконечнике переднего троса (см.
ниже).
Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
После этого проверяем ход рычага, который должен составлять 7–8 щелчков (зубьев по сектору храпового устройства рычага).
ключом или высокой головкой «на 10» вращаем гайку на резьбовом наконечнике переднего троса, увеличивая или уменьшая его натяжение, регулируем ход рычага стояночного тормоза (для наглядности показано при снятой облицовке туннеля пола).

При полностью опущенном рычаге вывешенные задние колеса должны вращаться свободно, а при поднятом рычаге – быть заблокированы.
Правильно отрегулированный стояночный тормоз должен удерживать автомобиль на уклоне до 23% включительно.

каюсь- вывешивать колеса колеса было лень, менять троса не было необходимости.
сделал проще:

Источник

Обслуживаем тормозные барабаны, заклинивший ручник, меняем колодки и ступичный подшипник

Это первый отчет по маевке, выходные выдались продуктивными, даже некогда было писать в бортовой.

В этом отчете опишу все операции, проведенные за два дня, т.к. они взаимосвязаны — это обслуживание тормозных барабанов Дастера, замена тормозных колодок, решение с заклинившим ручником и замена ступичного подшипника.

Обслуживаем тормозные барабаны

С момента покупки авто раздражали ржавые тормозные барабаны, даже не сам факт того, что тормоза не дисковые, а то, что ржавчина висит на них хлопьями. Глубоко в душе я эстет, и мириться с подобным уродством не в моих правилах. Механизм должен быть обслужен, вычищен, смазан, и готов к безжалостной эксплуатации.

Вывесив авто на домкратах, снял колеса и осмотрел состояние барабанов:

Ручной металлической щеткой тут делать нечего. С помощью дрели и стальной щетки вычистил ржавчину насколько это было возможно.

До блеска металл очистить не получилось, хоть и сточил щетку почти на 50%. Поверхность металла изначально обладала текстурой, т.е. не была гладкой, и полностью выбить ржавчину из этих пор невозможно. Видел в соседнем бортжурнале болгаркой зачищали барабан до блеска… как по мне, это уже перебор.

Кисточкой наносим эмаль на поверхность. Покрывает отлично, и молотковый эффект смотрится здорово. Время высыхания по инструкции — 4 часа, но, очевидно это для металлоизделий типа заборы — скамейки. Я одел колеса через 3,5 часа, и на следующий день, при замене тормозных колодок, увидел, что краску в посадочном месте ступицы практически полностью слизало. Если есть возможность, дайте этой краске высохнуть часов 12 при температуре не менее 20 градусов.

Ступичный подшипник задней оси

Ступичный подшипник мне приговорили уже давно, здесь запись.

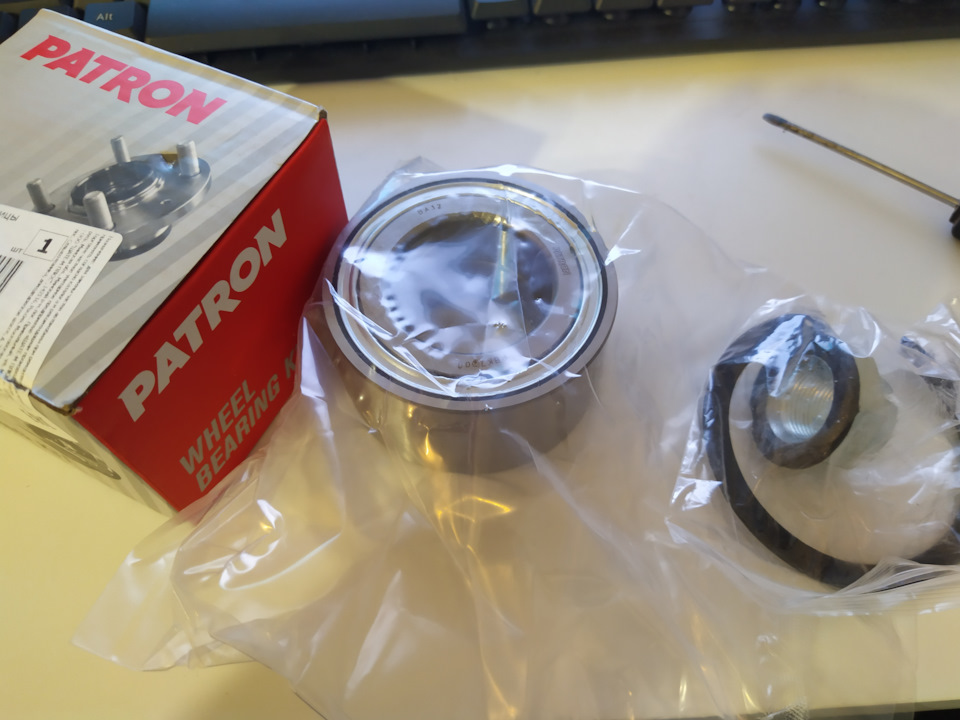

Сразу укажу код детали — Подшипник PATRON ступичный задней оси — PBK7000

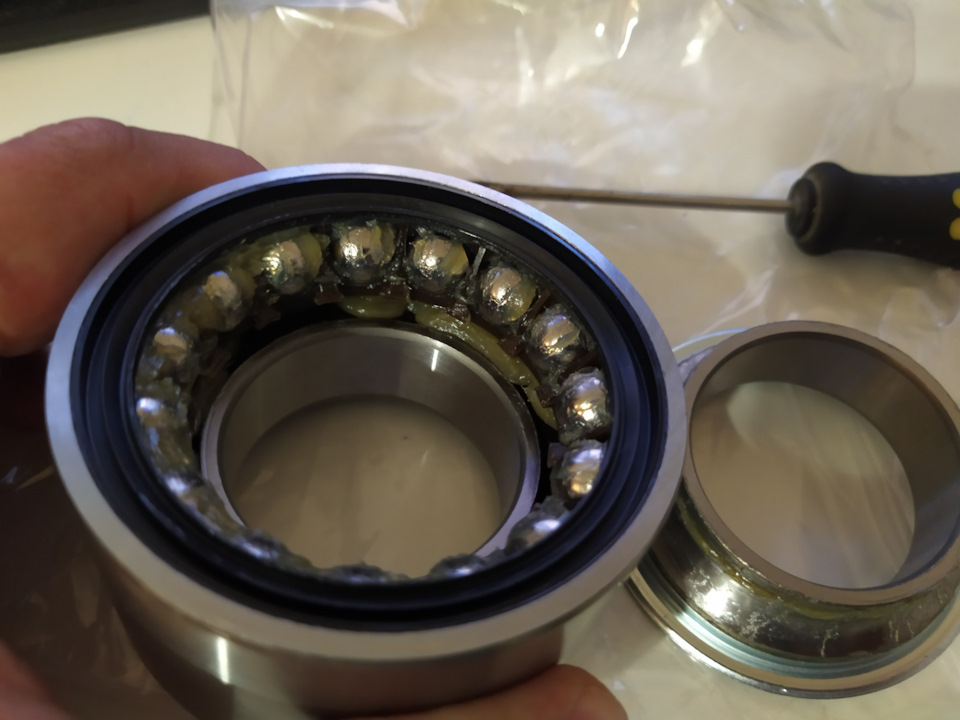

Внутри подшипника видим смазку типа «вазелин» с легким флером Литола. Смазки достаточно, но по консистенции она жидковата.

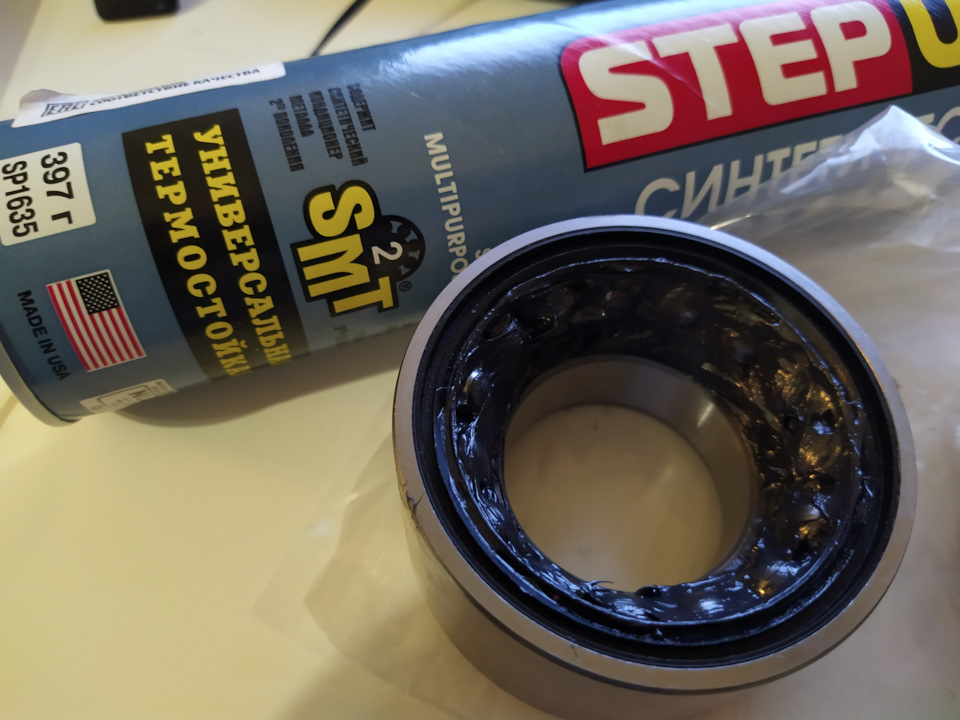

На сэкономленные при покупке подшипника деньги, я купил тубу хорошей смазки, и как выяснил, чуть позже, стал жертвой беспощадного маркетинга.

Чуть позже, в следующих постах, я опишу подробнее про синтетическую смазку StepUP SP1635, что именно мне не понравилось в их грязном маркетинге.

Вымыл старую смазку и заложил новую. Тем, кто решится повторить за мной, подскажу, что вскрывать надо не со стороны магнитного кольца, а с обратной, где металлическая крышка. Можно не бояться повредить магнитное кольцо подшипника, т.к. на первом Дастере датчик АБС считывает положение колеса с привода, а не со ступичного. Подшипник имеет две обоймы, смазка закладывается с одной стороны в достаточном, но не избыточном количестве (слишком много — тоже плохо). Обоймы сообщающиеся, так что смазку во время движения раскидает по всему объему подшипника.

Разборка тормозных барабанов

Так как перепресовать подшипник самостоятельно я не мог, решил передать эту работу в очумелые ручки одного знакомого, и заодно, попросил подтянуть ручник, который демонстрирует все признаки простатита — вялый и не держит.

Сразу опишу клиническую ситуацию.

Люфт колеса с правой стороны был порядка 1 см. Основная причина — заклинило тормозную колодку, очевидно, при постановке на стояночный тормоз, отсюда и вялость ручника, и перегрев из-за постоянного подтормаживания, выгорание смазки в подшипнике, и его ускоренный износ.

Крышка барабана и сама ступица снималась плохо, вспомнили всех матерей. С одной стороны я порадовался, что не стал сам с ней возиться, с другой стороны сердце кровью обливалось, когда молотком долбили мои свежепокрашенные барабаны. В общем, если вы к 100 000 пробега туда ни разу не лазили, то и не пытайтесь самостоятельно сделать ТО, отдайте эту боль другим.

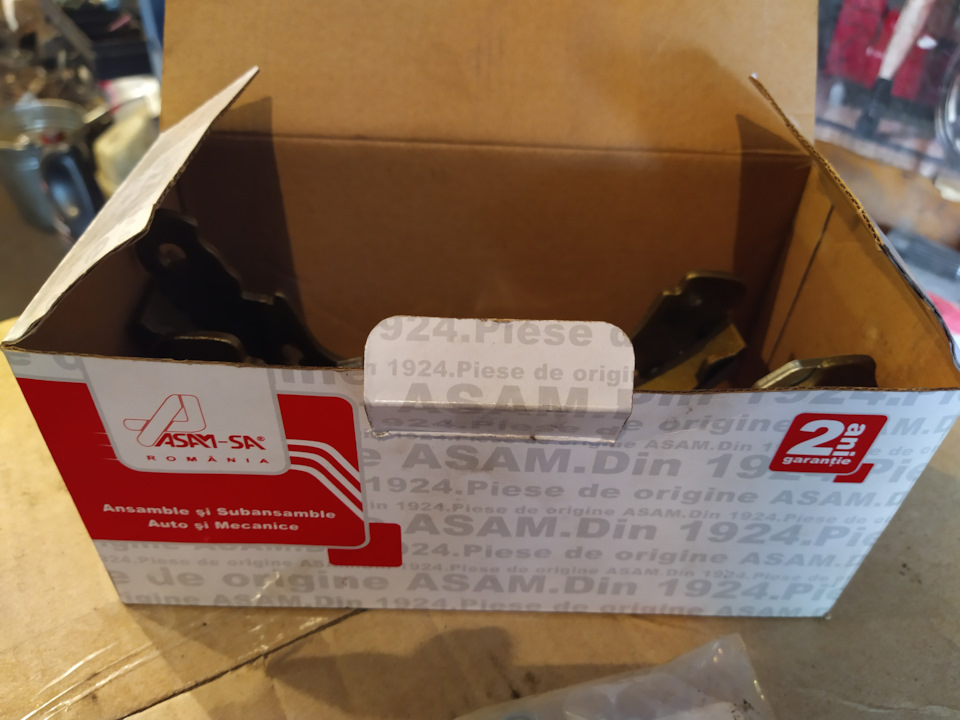

Колодки заранее не купил, пришлось изыскивать что есть в магазинах. В наличии был Бош за 3500 и некий Асам за 1500. Естественно, я взял Асам. После замены проехал на них около 1000 проблем нет, тормозят, не свистят.

После замены колодок ручник стал на место. Все еще вяловат на первом щелчке, но работает нормально. Подтяжку рекомендуют делать после того, как колодки притрутся, чтоб не заклинило.

PS Колодки притерлись, а ручник еще не подтянул (а то не о чем в БЖ будет писать))).

Источник

Полезное для владельца автомобиля: как подтянуть ручник на Рено Дастере

Важная часть любой тормозной системы автомобиля — ручной или, как его ещё называют, стояночный тормоз. Благодаря этой системе можно удерживать авто на склоне или использовать систему в качестве резкого торможения. В процессе эксплуатации запчасти подлежат износу, существенно снижается эффективность блокировки колёс.

Конструкция механизма этого автомобиля обладает хорошими характеристиками. Благодаря этим показателям система может долго работать без существенных дефектов. Однако лучше регулярно калибровать механизм. Внимание нужно уделить снижению эффективности работы механизма. Но перед осуществлением корректировки необходимо тщательно изучить информацию об устройстве стояночного тормоза, а также рекомендациями по его правильной регулировке.

Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит

К основным элементам стояночного тормоза относят:

Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.

Как натянуть ручник в Рено Дастер

Подтяжка ручника не требует много времени, как и специальных навыков и оборудования, натянуть его можно самостоятельно. Перед тем, как подтянуть или отрегулировать ручной тормоз или ручник на рено дастер 4×4, нужны предварительные манипуляции. Полный привод не является помехой, если есть сомнения можно посмотреть на видео детали такой манипуляции. Нужно приготовить базовый набор инструментов и ознакомиться с принципом работы системы. После изучения и подготовки можно начинать работу.

Последовательность действий:

Для регулировки можно сделать следующее. Неоднократно усиленно воздействовать на педаль; несколько раз активировать ручник, попеременно возвращая его в исходное положение.

Трос ручника рено Duster 4х4 (артикул детали)

Если вы заметили неисправности, связанные с тросом рено дастер, его необходимо поменять. Перед тем как заменить и подтянуть ручник, нужно приобрести сменную деталь. Цены составных элементы значительно отличаются и зависят от востребованности производителя, соответственно, качества детали. Так, трос, который будет стоять на рено дастере 4х4 364003676R (производство — Франция) стоит 3 500 рублей, а его аналог (Румыния) уже 500. Автовладелец вправе сам выбирать. Конечно, цена отражает качество: более дорогая запчасть прослужит дольше.
Нет смысла вкладываться в запчасти, например, перед намеренной продажей машины. Можно купить более дешёвую деталь.

Замена троса ручника на рено Duster полный привод 4х4 и 4х2 — есть ли отличия

Такие работы на рено дастер проводятся при разрыве или застревании троса, а также при поломке стабилизатора. Если дефектен один из элементов, нужно менять весь комплект. Замена, подтяжка и регулировка ручника не занимают много времени. Это не составляет труда, и может выполняться самостоятельно. Существенных отличий при замене элементов ручного тормоза в моделях рено дастер 4х4 и 4х2 нет.

Для демонтажа тросика нужны следующие действия в такой последовательности

Новая деталь устанавливается аналогично, только в обратном порядке. После окончания установки исправность проверяют на практике, аккуратно.

Сколько стоит натяжка и замена ручника (стояночного тормоза) на сто

Восстановление тормозного потенциала может проводиться из-за естественного износа составных элементов системы, их повреждения вследствие окисления или интенсивного загрязнения. Регулировка стояночного тормоза может понадобиться при замене смежных деталей, расшатывании конструкции или замене троса.
Разные сервисы предлагают свои расценки. Средние показатели стоимости натяжки — от 200 рублей и выше, замена троса — от 600 рублей. Полная замена стояночного тормоза предполагает комплексные работы демонтажа и установки элементов и достигает 3000 рублей.
