не снимается датчик абс что делать
Как можно снять датчик АБС со ступицы
Антиблокировочная система авто сохраняет управляемость транспортного средства во время торможения. Срабатывает она по показаниям датчиков, которые устанавливаются на колесе. Со временем показатели могут искажаться, трескается проводка, не срабатывает контролирующий элемент. В итоге при запуске мотора на приборной панели начинает сигналить аварийная лампочка АБС. Как снять датчик абс со ступицы, проверить работоспособность и чистоту соединений будет рассказано в статье.
Какие системы установки датчика ABS бывают
Расположение и количество контроллеров зависит от марки авто. Все классы легковых автомобилей оснащаются одной из двух систем АBS:
Выяснить, сколько отслеживающих элементов установлено на конкретном авто можно сверившись по техдокументации. В большинстве случаев на заднюю ось датчик вкручивается в тормозной суппорт с внутренней стороны, для передней оси элемент устанавливается в поворотный кулак. Не всегда водители могут увидеть деталь даже после демонтажа колеса, необходимо устанавить машину на яму, эстакаду, обеспечить хорошее освещение.
Как снять датчик заднего колеса
Для примера рассмотрим самый частый способ установки детали на заднее колесо на примере Volkswagen passat b4, когда отслеживающее устройство установлено в суппорт в задней части ступицы. Заводская конструкция крепится шестигранным болтом. Необходимые инструменты для работы:
Процесс демонтажа по шагам.
После демонтажа болта нельзя снимать датчик, дергая за провод или зажимая плоскогубцами пластиковый кожух. После 5–7 лет эксплуатации деталь прикипает в ступице, и вытащить ее достаточно проблематично.
Если снять тормозной диск и суппорт, можно выдавить контроллер из ступицы приставкой с накручивающимся болтом. Если необходимо снять датчик абс без демонтажа диска, необходимо залить элемент WD-40, аккуратно установить плоскогубцы на стальной части детали. Не зажимая пластиковый кожух, вращательными движениями вытянуть.
Если датчик АВS установлен на кронштейне по типу углового соединения, при демонтаже потребуется откручивать один болт крепления кронштейна на амортизаторе и два болта в колесной арке.
Как снять на передних колесах
Добраться к датчикам АБС на передних колесах намного проще, поскольку детали вмонтированы в поворотные кулаки колес. Порядок демонтажа по шагам:
Диагностика проводки и датчика АБС
После демонтажа детали со ступиц, если необходимо проверить узел на работоспособность, проводят отключение штекера. Для этого по проводу определяют место соединения проводки, по пути, отсоединяя кабель под днищем от стоек подвески.
Для большинства авто разъем проводки АБС для заднего колеса расположен в салоне под задним сидением. Если необходимо проверить качество провода, его выдавливают из салона наружу, предварительно сняв заглушку с внешней стороны.
Снять датчик абс по силам каждому водителю, необходимо правильно определить количество деталей на авто и приготовить необходимый инструмент, поскольку в 70 % случаев потребуется демонтировать колесо и диск. Адекватная работа системы позволяет сократить время тормозного пути и обеспечивает безопасность движения.
Видео по теме
Снятие датчика АБС
За передний ступичный подшипник предыдущий хозяин скинул цену. Пришла очередь делать.
Получился эдакий дзен-ремонт: открутил-посмотрел-подумал-погуглил-покурил-открутил дальше, и так 3 вечера. Очень занимательно.
Снимать процесс не собирался по причине его унылости, оживился только на извлечении датчика АБС. Про него и расскажу.
То, что он прикипает намертво, чистая правда. Кто-то пишет, что подпиливал его металлическую часть на 0.7 мм примерно, после чего удавалось достать подшипник. Мне повезло, хотя и не сразу.
Итак, после снятия колеса, откручивания/выбивания всех прикипевших болтов был наконец снят поворотный кулак вместе со ступицей. Датчик АБС, конечно, снять сразу не удалось. Поэтому еще полчаса я разбирался, как отщелкнуть все крепления его провода. Получилось.
Почесав репу, взял ВДшку и несколько отверток. И началось: засунул отвертки между датчиком и кулаком, пошевелил, побрызгал ВД, поковырял аккуратно с другой стороны, побрызгал ВД, и так раз 20, после чего терпение закончилось. А когда терпение заканчивается, начинаются идеи.
Все оказалось банально. Померял головки по датчику, 10-я оказалась чуть меньше корпуса датчика и чуть больше его выступающей части. Посадил ее на кардан и стал аккуратно выбивать молотком, окропляя все той же ВДшкой.
А дальше был жесткий секас с извлечением ступицы, стопорного кольца и самого подшипника.
В итоге без визита в сервис все равно не обошлось. Для выпрессовки/запрессовки подшипника пресс тонн на 20 — очень удобный инструмент. Кувалда потяжелее тоже не помешает. Говорят, еще есть вариант прогреть кулак вместе с подшипником газовой горелкой. У меня в распоряжении на тот момент был только обычный молоток, так что топал я в сервис с 10 килограммами железа в рюкзаке.
Обратно собрал все за пару часов. Датчик смазал графиткой, посмотрю потом, как будет себя вести.
Тема: Замена датчика ABS переднего колеса, регулировка зазора, снятие ЛОГОВ ABS
Опции темы
Поиск по теме
На форуме есть статья в «Базе знаний» по замене датчика (но там автор мучился с высверливанием. ), я снимал датчик по другому.
много тем с проблемой датчика ABS, с биением педали тормоза при остановке, с советами смотреть логи, люди задают много вопросов.
Загорелись у меня вдруг на панели значки ESP и ABS
делаю вывод, что левый датчик неисправный, устанавливаю колеса, иду домой заказывать новый датчик
ну как я и предполагал.
откручиваю шаровую нижнего кривого рычага и монтировкой вывожу палец рычага из ступичного кулака
теперь полностью выкручиваю болт ШРУСА, оттягиваю кулак на себя с практически без усилий вывожу ШРУС из кулака

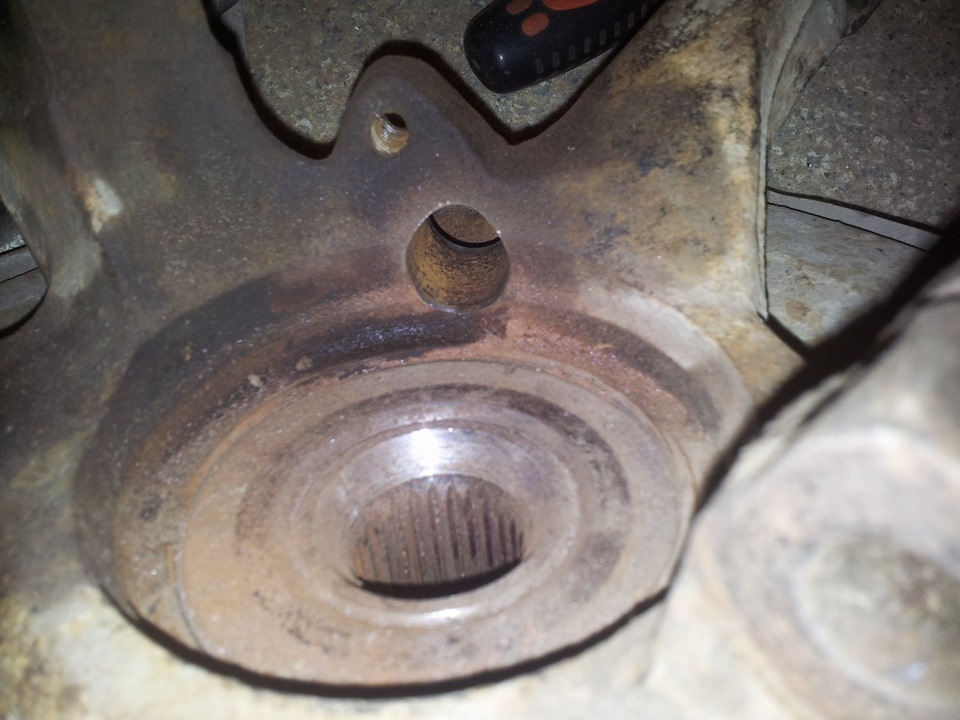

зачищаю отверстие посадочное (втулку), пытаюсь установить новый датчик
— не влазит. думаю, что виновата ржавчина, которая поджала втулку (новая втулка то куплена на этот случай!)
— выбиваю втулку, зачищаю ржавчину хорошенько болтом-саморезом.
видно, что на скорости побольше датчик считывает показания, но как-то с погрешностями. а вот при очень маленькой скорости авто показания датчика равны нулю. (верхний предел на графике я выставил 10км/ч)
ну что же, снимаю колесо и через деревяшку подстукиваю датчик молотком ещё глубже на 1мм, устанавливаю колесо т снова делаю пробный заезд.
авто тормозит адекватно, ложных срабатываний ABS не происходит
почему инженеры ВАГ придумали такое крепление неизвестно
, хотя на других моделях авто эти датчики крепятся винтами к кулаку, что обеспечивает точное расстояние до перфорированного кольца.
ну вот и всё, всем удачных ремонтов и ровных дорог!
Как заменить датчик АБС в гаражных условиях
Роль датчика АБС в автомобиле
Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.
Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.
Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.
Как устроен датчик
Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.
Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.
Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.
За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.
Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.
Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.
В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.
Можно ли починить неисправный сенсор
Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.
Признаки неисправности детали
Неполадки в системе АБС водитель может определить по сигнальной лампе на панели приборов. Если имеются проблемы, лампа будет гореть или моргать. Это первый признак неисправности.
Также в случае каких-либо неисправностей:
Как самому заменить датчик АБС
По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.
Для работ по замене обязательно понадобится инструмент:
Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.
Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.
Домкрат устанавливают в необходимой точке и поднимают авто, откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.
Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.
Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.
Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
Видео инструкция
Ниже предлагаем вам посмотреть наглядный пример по замене и обслуживанию датчиков АБС на автомобиле.
Как проверить качество проделанной работы
После замены сенсоров АБС обязательно выполняется проверка их работоспособности. Для этого набирают скорость до 40 км/ч и затем резко надо затормозить.
Если автомобиль остановится без увода в сторону, на педали будет ощущаться характерная вибрация, и водитель не почувствует полной блокировки колес, то АБС функционирует правильно.
Ремонт датчика АБС
Итак, приступим. датчик абс представляет собой обычный датчик холла. т.е тупо катушка и ломаться в нём нечему совершенно! потому единственное что может выйти из строя это провод! он много гнется при повороте руля и при работе подвески, потому где-то переломился. иногда датчик намертво прикипает в ступице, потому будьте аккуратны и не повредите его. как определить какой именно, это несложно. либо диагностикой, либо тестером. у нас сопротивление должно быть около 1.6. снимаем датчик с колеса.

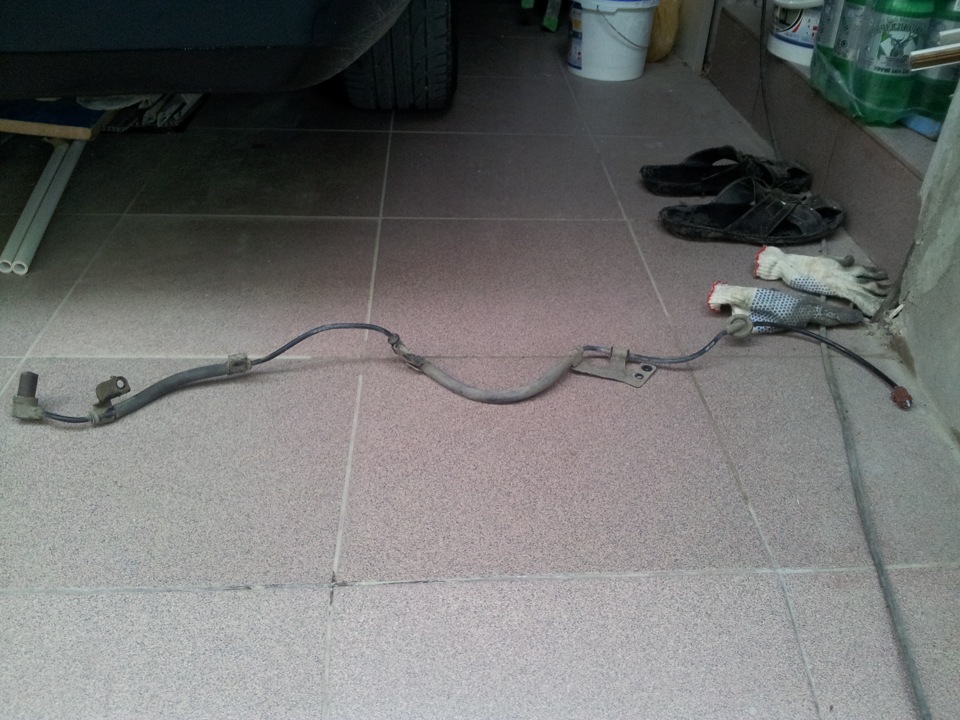

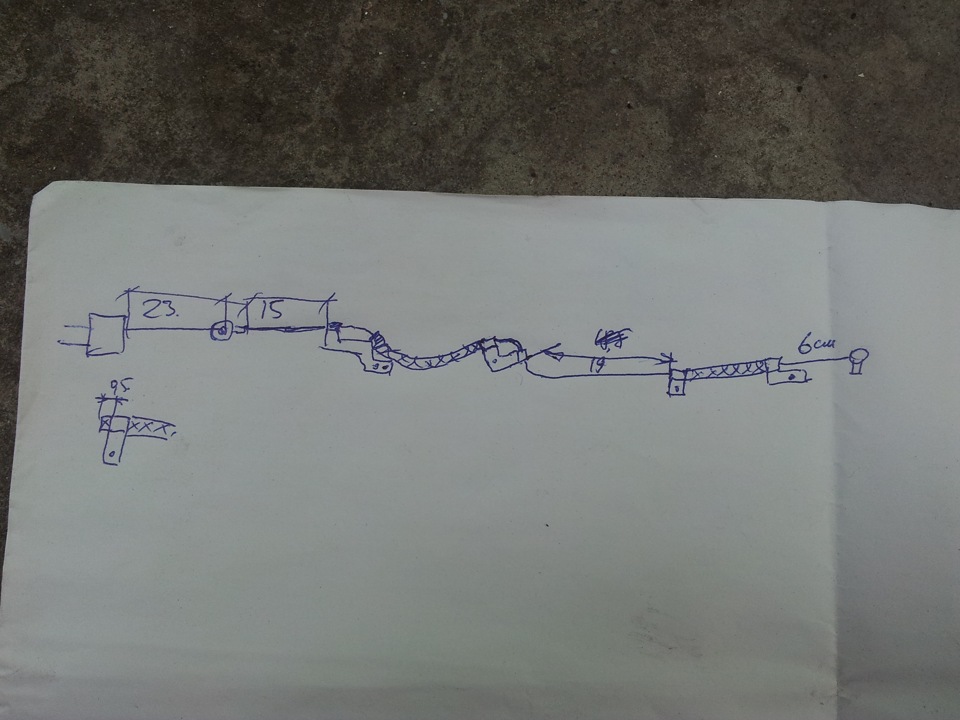

Тщательно обмеряем какая скоба и резинка где стоит и через какое расстояние. тем кто забыл вот фото левого датчика.

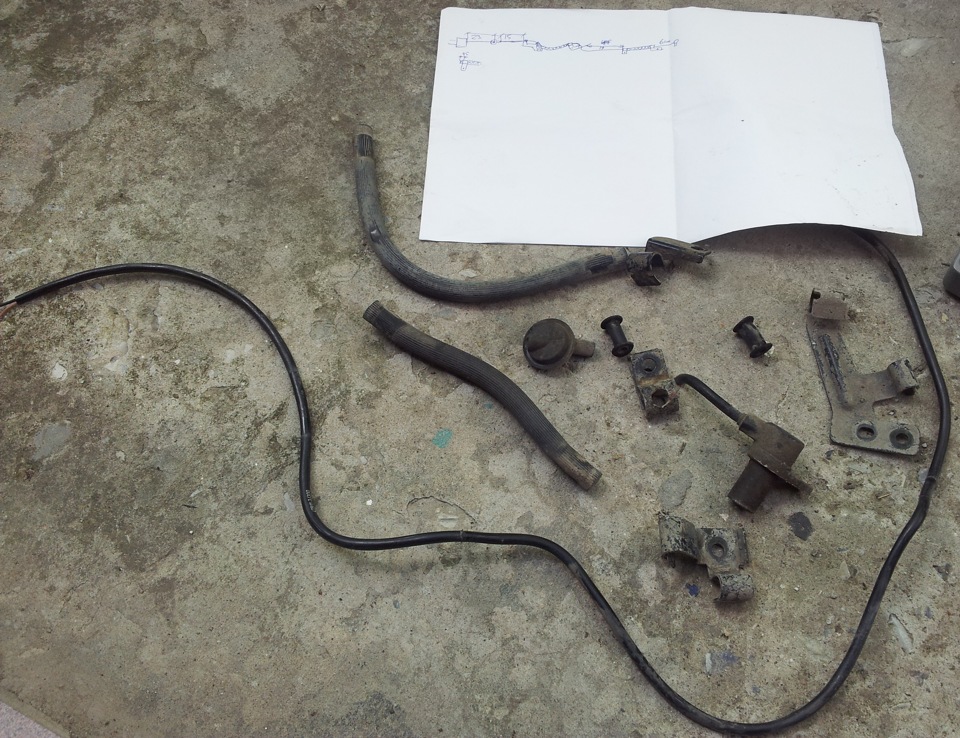

Отрезаем сам датчик от провода. не забываем что нам еще паять, потому оставляем припуск. разбираем аккуратно разъем и отрезаем его. дальше еще раз всё обмеряем, проверяем размеры(7 раз отмерь), и снимаем все резинки и скобы с провода.
меряем диаметр провода. и идём ищем в гараж подходящий. подошел шнур питания от пылесоса один-в-один. меряем старый и отрезаем новый но на 2-3см длиннее. много не мало! и собираем в обратном порядке строго соблюдая расстояния между резинками и скобами креплений. запасаемся водой и мылом, т.к не очень легко всё это добро одевается. получаем следующее:
далее припаиваем датчик и разъём и наслаждаемся потухшей лампой АБС. ну или как у меня, отсутствием зуда АБС при повороте руля!
P.S Кому лень это делать вот номер левого датчика 47911-3J300.
и еще, бесплатный совет: если датчики не менялись и не ремонтировались, делайте СРАЗУ ДВА датчика. я делал по одному с разницей в год, но полгода последние левый меня раздражал. и ещё! датчики разные в длину, имейте это в виду.
Ровных дорог!
