Восстановление RNS 510 из состояния «кирпича» (обновление прошивки, загрузка новых карт, установка POI)
Сегодняшний наш герой — это радионавигационная система RNS 510 на VW Passat CC 2009 2.0 TDI!
Обратился ко мне человек, который попросил помочь оживить rns 510.
Он решил «закодировать» улучшенный звук на рнс-ке 🙂
Ну, вы ж знаете, что если мы ваг комом поставим в 56 блоке схему от Superb на RCD 510, RCD 310, SWING, Bolero, то играть мафон начинает де-факто лучше и интересней.
С RNS 510 такой трюк не прокатит. В лучшем случае после такого кодирования полностью исчезнет звук, а в худшем…
Так вот. Этот человек таким же способом решил изменить схему звучания на RNS 510 🙂
И получил всеми известный стройматериал — кирпидон!
После сих действий человек обратился к пермскому ОД, дабы они ему восстановили RNS, но ничего у них не получилось 🙂 Предложили только купить новую за (!) 157 тыс. рупей! 😀
Что именно человек сделал, видно ниже из Log-файла, который я ему помог найти:
Адреса 56:1T0 035 680 B
кодированы (Длинное кодирование) от 04000400040400A200 до 04000400040000A200
После того, как человек не услышал разницы в звучании, он продолжил эксперименты:
Адреса 56:1T0 035 680 B
кодированы (Длинное кодирование) от 04000400040000A200 до 04000400040400A200 (05314/123/12345) Tuesday, 09, February, 2016,12:17:43:10463
Адреса 56:1T0 035 680 B кодированы (Длинное кодирование) от 04000400040400A200 до 04000400040100A200 (05314/123/12345) Tuesday, 09, February, 2016,12:20:19:10463
Адреса 56: кодированы (Длинное кодирование) от 04000400040100A200 до 04000400040400A200 (05314/123/12345) Tuesday, 09, February, 2016,12:26:12:10463
После этих манипуляций rns 510 взбрыкнула (конечно, кто любит, чтобы в нем ковыряли то, что невозможно подковырнуть :)))
Итого:
1. RNS не загружается. Загрузка — только до момента появления лого VW. После этого черный экран, снова лого и так далее.
2. Нет связи с 56 и 37 блоками. Ошибки в 19 блоке.
Адрес 37: Навигационная система
Не может быть достигнуто
Адрес 56: Магнитола
Не может быть достигнуто
Адрес 19: Диагностический интерфейс шин данных Label: 3C0-907-530-V3.clb
Part No SW: 3C0 907 530 L HW: 3C0 907 951
Компонент: J533__Gateway H13 0152
Ревизия: H13 Серийный номер: 3300P0912702DF
Кодировка: FDA07F06402602009002
Мастерская #: WSC 05314 000 00000
VCID: 2A51244E85BB756E28-807E
01300 — Блок управления системой навигации с CD-ROM приводом(J401)
004 — Нет сигнала/связи — Непостоянно
01304 — Магнитола
004 — Нет сигнала/связи — Непостоянно
Адрес 56: Магнитола Label: 1T0-035-680.clb
Номер блока управления: 1T0 035 680 B HW: 1T0 035 680 B
Компонент и/или версия: RNS-MID H11 1100
Кодировка: 04000400040000A200
Код мастерской: WSC 05314 123 12345
VCID: 2D5B2F5274556256CD-8078
4 Найдены неисправности:
01044 — Блок управления закодирован неправильно
00862 — Антенна системы навигации (GPS)-R50/R52
007 — Замыкание на массу — Непостоянно
00532 — напряжение электропитания
002 — Превышен нижний предел — Непостоянно
00446 — Ограничение работы из-за слишком низкого напряжения
002 — Превышен нижний предел — Непостоянно
Увидев данные логи я пробовал восстановить кодировку блока № 56.
Однако с ним все время терялась связь. Ваг-ком в него заходил, но буквально на секунды.
Однако в итоге я буквально за 3 секунды, пока связь с rns 510 восстановилась, восстановил сток-кодировку с помощью vag-com.
Но это не дало результата…
Было решено применить тяжелую артиллерию — обновить прошивку!
Как видим из Log-файла, у нас RNS 510 имеет номер 1T0 035 680 B (номер железа — HW: 1T0 035 680 B. Прошивка 1100).
То есть rns ревизии «B».
Заранее готовим несколько разных версий прошивок.
Записываем их на DVD-R Verbatim с помощью UltraIso на минимальной скорости.
Идем в авто и начинаем прошивку:
Общие правила при обновлении программного обеспечения.
КЛЮЧ В ЗАМОК ЗАЖИГАНИЯ НЕ ВСТАВЛЯТЬ!
Выключить зажигание и вынуть ключ зажигания из замка.
Включить систему RNS 510 и подождать, пока не появится информация на экране магнитолы/медиа.
Установить загрузочный CD и подождать: Процесс загрузки инициализируется.
Подтвердить процесс обновления нажатием программной кнопки OK.
Во время загрузки программного обеспечения возможны щелчки из динамиков. Кроме того, дисплей системы RNS 510 временами будет кратковременно отключаться.
Если система RNS 510 в очень редких случаях остаётся отключённой в течение нескольких минут, нужно один раз нажать поворотно-нажимной выключатель (‘On-Tipper’), и актуализация продолжится.
Дождитесь окончания загрузки, при этом появиться сообщение «You system has been succesfully update! Pleas…».
Диск с программным обеспечением должен извлечься автоматически и RNS-510 выполнит перезагрузку.
Набираемся терпения, приблизительное время обновления составляет 55 минут.
Если прошивка не начинается, Процесс восстановления начинать с нажатия клавиш Setup + Eject +Info/Mic.
После нескольких попыток обновления разными прошивками (а записал я 6 дисков с разными прошивками), на rns 510 (1T0 035 680 B) встала прошивка версии 4120!
Ура! Rns-ка ожила! Заиграла! Засветилась!
Более того, на рнс 510 появился отсутствовавший ранее русский язык, (!) Видео в движении (VIM), и сервисное меню! То есть мы убили сразу двух зайцев — и оживили и омолодили довольно-таки старенькую голову:)
Поскольку прошивка 4120 полностью «снесла» всю инфу с винчестера rns, восстанавливаем кодировку 56 блока, в т.ч. инфу про отображение парктроника в последнем байте 56 блока.
Далее грузим самые свежие карты Eastern Europe.
Вставляем ранее подготовленный DVD-R Verbatim с самыми свежими картами версии 8350.
И начинается процесс обновления (авто может быть заведено)
Магнитола RNS510 — нужна помощь — проблема решена.
Привет всем! Пожалуйста — максимальный репост — сил уже никаких нет( — проблема решена.
В связи с последними приколами — www.drive2.ru/l/469117632180651001/ было решено что-то делать с магнитолой…
Проблемы такие:
rns510 — 1T0 035 680 A
Прошивка 4020 была, затем установили 5238 firmwares
Гейт — H10 0080
Проблема в следующем:
• Магнитола не включается и не выключается от зажигания вкл/выкл
• Магнитола выключается с периодичностью 29 минут и 30 секунд, после того как потухнет жужит кулер, затем через некоторое время она выключается
• Кнопки на руле не работают, но иногда на пару тройку минут включаются сигнализируя это тем что загораются кнопки управления магнитолы которые загораются только на несколько секунд при включении магнитолы, а потом тухнут
• Васей в 56 блок не могу войти так пишет — не может быть достигнуто
• Ошибки по васе —
37 блок — 1100 не может быть достигнуто
47 блок — 01305 шина данных информационно-командной системы — нет сигнала связи, не постоянно 004
56 блок — 1100 не может быть достигнуто
Отвез я магнитолу Сане firmwares в Колпино, он разобрал ее, посмотрел и ничего подозрительного не выявил. Затем он перепрошил ее на прошивку 5238 обновление от josi (за прошивку спасибо pvc1 ), что вышло удачно, но не дало никаких результатов.
Ни на форуме ни тут на Драве ничего не смогли найти по данной проблеме. Позвонил Пашустику, он предположил, что это микросхема TJA котороя отвечает за общение по CAN. Пашустик поделился нужной микросхемой TJA 1054 AT (в моем случае). Саня перепаял эту микруху и мы все так же безуспешно провозились до 2х часов ночи с подключением, прозваниванием и замучали планшеты запросом «Отлей в угол»))), но так ничего и не изменилось…
•Короче сейчас Саня опять полностью разбирает майфун до винтика и все еще раз проверяет досконально.
У кого какие мысли есть по данной ситуевине?
Если не сложно — передай дальше этот пост.
За ранее огромное всем спасибо!
Электрооборудование, RNS 510, окно приветствия искажено, система не включается, диагностика невозможна
Описание неисправности клиентом:
Различные неисправности модуля радионавигационной системы RNS 510. Неисправности могут иметь следующий характер:
После включения на дисплее радионавигационной системы RNS 510 отображается искажённое окно приветствия (см. илл. 1—3)
Радионавигационная система RNS 510 запускается только до момента отображается логотипа Volkswagen с приветствием.
В некоторых случаях после включения радионавигационной системы RNS 510 происходит несанкционированный перезапуск.
 |
 |
 |
Одна или несколько заявленных клиентом неисправностей воспроизводятся.
При диагностике радионавигационная система RNS 510 по адресному слову 37 или 56 больше недоступна.
Неисправность радионавигационной системы RNS 510, обусловленная программным обеспечением.
Обновление ПО радионавигационной системы RNS 510
В случае рекламаций обновить ПО радионавигационной системы RNS 510 до соответствующей новой версии с помощью компакт-диска с обновлением ПО согласно Руководству по обновлению ПО.
Необходимый компакт-диск с обновлениями ПО (№ ориг. детали см. таблицу) рассылается на 31-й календарной неделе 2014 года.
Описанное здесь обновление ПО (RNS 510) разрешается проводить только на устройствах, номера детали которых совпадают с приведёнными в таблице!
Определить номер оригинальной детали установленного устройства, включив систему RNS 510 и вызвав меню «Настройки». Затем нажать и удерживать клавишу Setup, пока на дисплей не переключится в меню «Service mode radio» (сервисный режим головного устройства). Вызвать пункт меню «Информация о версии». Определить в нём номер оригинальной детали (Delivery part number) и версию ПО (SW-Version). По определённому номеру оригинальной детали выбрать необходимый компакт-диск с обновлением ПО в следующей таблице.
Тема: RNS 510 не загружается
Опции темы
RNS 510 не загружается
Re: RNS 510 не загружается
Re: RNS 510 не загружается
Re: RNS 510 не загружается
Re: RNS 510 не загружается
В авто не пробовал воткнуть.
Re: RNS 510 не загружается
В 24с64 только попытки
Если «погонять» на столе не надо, то ставь в авто, в родной машине код не запросит.
Re: RNS 510 не загружается
Re: RNS 510 не загружается
Так это только для того, что бы на столе его проверить, и всё.
В родном авто код не попросит, попросит если в другое авто поставить.
Re: RNS 510 не загружается
В авто еще ставил,владелец не приезжал ко мне. Да еще вот нюанс, эту магнитолу покупали отдельно,изначально в машине была другая, поймет ли она после всех моих манипуляций что оказалась в «родной» машине?
И если все таки прописывать новый пароль, то чем посоветуете. SET Config с этим справляется или что лучше приобрести?
Re: RNS 510 не загружается
Тогда нужен код.
С SET Config не знаю.
Да много разных приблуд, чем код посмотреть-поменять. Спросите у гугла, много что предложит.
——
да и этот ремонт не на долго. Аппарат хороший, и работать будет ещё очень долго, если устранить причину, почему слетел загрузчик.
Re: RNS 510 не загружается
да и этот ремонт не на долго. Аппарат хороший, и работать будет ещё очень долго, если устранить причину, почему слетел загрузчик.
Я думал над этим, мне все таки кажется что нанд дохнет. Поменять его думаю не проблема, и поменяю если буду уверен что смогу довести до ума ГУ по софту.
Re: RNS 510 не загружается
Имеется 1T0 035 680 B hw:H04
Белый экран, диски не берет.
Можно ли зашить дамп от HW:H11?
Спасибо.
Re: RNS 510 не загружается
Ищу дамп S29AL016 на RNS510 1t0 035 680 A H05
Пробовал заливать H04 появляется заставка и на этом все, к жесткому диску обращается первые секунду-две
Пришла вообще с не работающим экраном, только подсветка
Re: RNS 510 не загружается
Если появилась заставка, можно пробовать прошить и остальное. Нужен продуманный грамотный подход и рабочий CD привод в аппарате!
Поблагодарили binar :
Re: RNS 510 не загружается
Остальное что? на диск нет реакции, только крутит, голова 100% исправная, есть отдельный рабочий привод, на зажатие трех клавиш для входа в режим загрузки или перезагрузки также нет реакции. ток потребления статический. Уже была подобная проблема. При залитии нужного дампа все начинает запускаться сходу. Вот и ищу H05
Re: RNS 510 не загружается
без разницы H04, H05. Важна только РЕВИЗИЯ платы (A-version, B-version, C-version), но Вы продолжайте искать. 🙂
Re: RNS 510 не загружается
Как узнать ревизию, где она указана?
Если я правильно понимаю у меня ревизия «А» согласно номеру магнитолы 1t0 035 680 A. верно?
В этом случае может есть дамп на мою ревизию?
Re: RNS 510 не загружается
Не обязательно! Год магнитолы какой? И что пытаетесь в нее впихнуть?
Re: RNS 510 не загружается
ребят поделитесь дампами
у меня вообще так при включении белый экран радио начинает шипеть через несколько секунд перестает, диск принемает на кнопки реагирует
есть прогеры руки откудо надо растут помогите
Re: RNS 510 не загружается
Раз диск принимает пробуй прошить с диска принудительно Setup+Eject+Mic
Re: RNS 510 не загружается
шикарный совет, но может для начала разобраться какая ревизия материнской платы? 🙂 ну или хотя бы понять, может проблема в дисплейной плате, а не в материнке? 🙂 🙂
Re: RNS 510 не загружается
каков вопрос такой ответ. Есть вводные RNS 510 видит диск и все, что делали как погибла не известно, данных нет.
может это все уже проделано.
Вы кархелп критик советов?
Re: RNS 510 не загружается
По словам клиента вроде как перестала включаться после прошивки. загарается подсветка экрана, после ток устаканивается примерно на 1.8а и через секунд 30 перезагружается. на диск реагирует. (и принимает и отдает, но крутит в холостую) принудительно в режим загрузки не заходит, также перезагружается и также черный экран с подсветкой.
Прошил найденым дампом типа от такой же модели s29al016. ситуация ровном счетом не изменилась.
Может кто нить поможет правильным дампом?, не уверен, что дали тот, что просил.Также пробовал заливать HW04, 11
Нужен на 1T0 035 680 C HW H41
Re: RNS 510 не загружается
каков вопрос такой ответ. Есть вводные RNS 510 видит диск и все, что делали как погибла не известно, данных нет.
может это все уже проделано.
Вы кархелп критик советов?

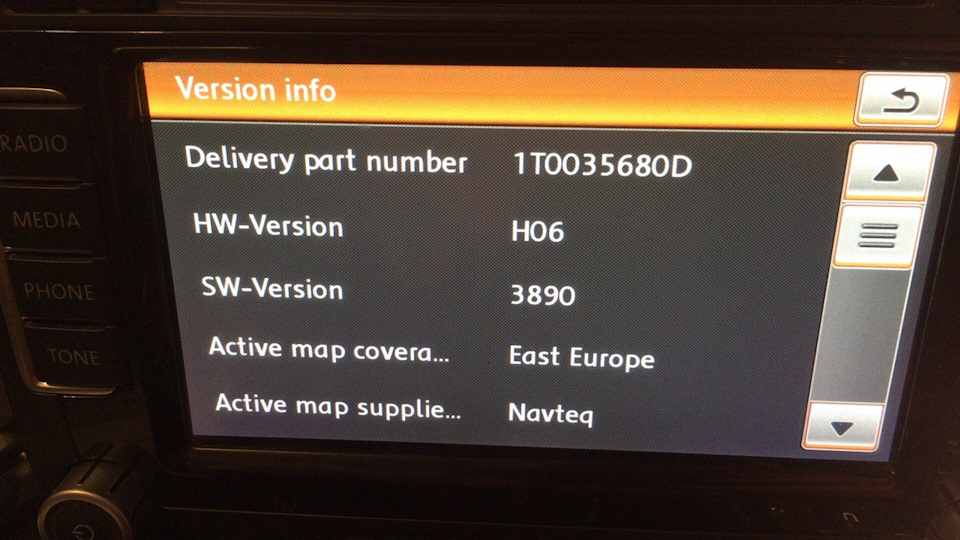

VW Passat CC мультимедиа RNS510 (Colambus) 1T0035680D — нет звука, нет настройки на радиостанции, нет воспроизведения, зависает при переключении языка — Die gewünschte Sprache wird geladen.- ремонт.
Даавненько не писал в блог — не было настроения. Но жизнь продолжается — и ремонты автомобильного железа таки бывают. Сегодня про ШГУ (штатное головное устройство) серии RNS510/Коламбус после посадки АКБ (долгой стоянки машины). Заказчик обратился с проблемой отсутствия звука и воспроизведения чего либо, немецким языком и работающей навигацией. Попытка переключения языка в меню приводила к зависанию ШГУ вот на таком экране:

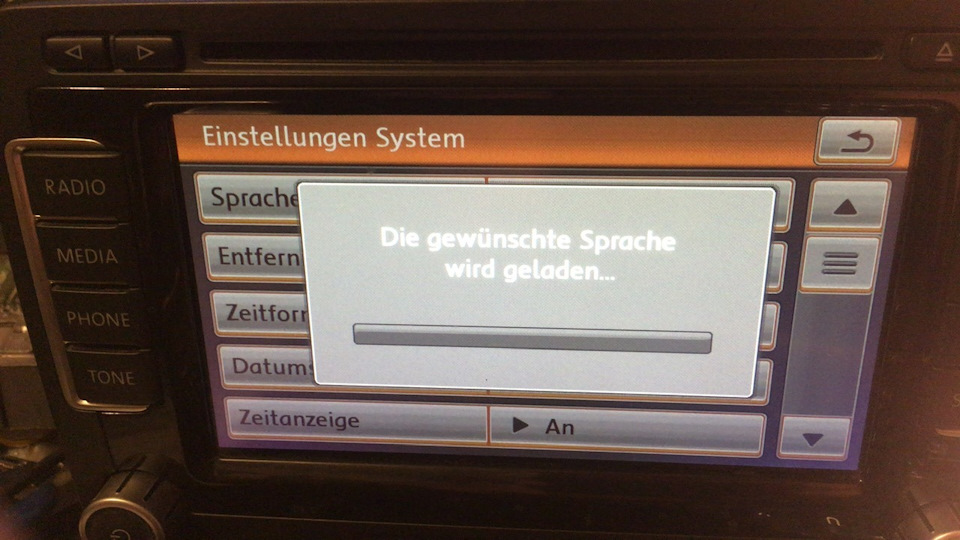

Суть проблемы — программные проблемы, и для ремонта нужно обновить сию поделку немецких мастеров. А для этого нужно знать версию железа и софта (которые часто не совпадают с тем что на наклейке). В данном экземпляре RNS-ки версия софта была 3890 и ваговский партномер 1T0035680D:
Апдейты для этой серии головных устройств можно найти на просторах интернета, записать на CD болванку или SD карту. Есть сложности = так как апдейты зависимы не только от железа самого головного устройства, но и от версии и комплектации автомобиля. Есть варианты получить не засыпающий автомобиль высаживающий АКБ за ночь или окирпиченное ШГУ. Поэтому пришлось поупражняться на столе:
