Водяной пик оптического волокна что такое

Устранение “водяного” пика

Рисунок 12.5 Характеристики улучшенного стекловолокна G.652

Для волоконных световодов с улучшенными характеристиками, приведенными на рисунке 12.5 (без “водяных пиков” и примесного поглощения), определены оптические диапазоны волн передачи (таблица 12.1)

Таблица 12.1 Оптические диапазоны улучшенного стекловолокна G.652

О – диапазон	1260-1360 нм	Основной
E – диапазон	1360-1460 нм	Расширенный
S – диапазон	1460-1530 нм	Коротковолновый
C – диапазон	1530-1565 нм	Стандартный
L – диапазон	1565-1625 нм	Длинноволновый
U – диапазон	1625-1675 нм	Сверхдлинный

Распространение оптического излучения в атмосфере сопровождается двумя существенными для оптической линии связи процессами: флуктуациями принимаемого сигнала из-за рефракции излучения на турбулентных неоднородностях воздуха и аэрозольными рассеянием и поглощением на частицах дождя, тумана, снега, промышленных выбросах, пыли. Кроме того, поглощение излучения в атмосфере зависит от длины волны, и эта зависимость имеет характер окон прозрачности (рисунок 12.6).

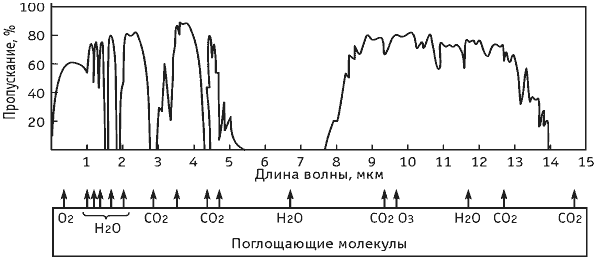

Рисунок 12.6 Поглощение оптического излучения атмосферой

Поглощение света атмосферой зависит и от содержания в ней водяных паров и углекислого газа вдоль пути распространения световой волны, концентрация которых в свою очередь зависит от влажности воздуха и высоты [8].

Конструкции оптических волноводов и оптические характеристики материалов волноводов определяют целый ряд параметров сред передачи оптических сигналов: апертуру ввода излучений в волновод; модовый спектр волновода; затухание; дисперсионные искажения оптических импульсов, возникающие из-за различной скорости распространения спектральных компонентов в волноводе (рисунок 12.7), поляризационную чувствительность[6].

Величина дисперсии оценивается квадратичной разностью (12.7):

D(λ)= (12.7)

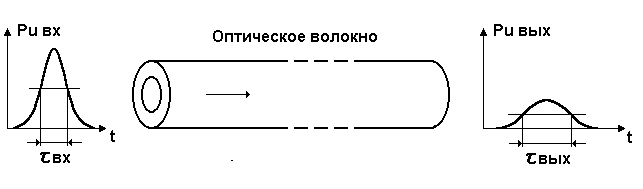

Рисунок 12.7 Дисперсия оптического импульса

Причинами дисперсии в оптоволокне принято считать [7]:

o различие скорости распространения световых мод, образующих межмодовую дисперсию (t _{м м});

o направляющие свойства оптического волновода, образующие волноводную дисперсию (t _в);

o свойства материала оптоволокна, создающие материальную дисперсию (t _м);

o различие скоростей распространения двух взаимно перпендикулярных составляющих моды, обусловленных двойным лучепреломлением волокна, образующее поляризационную модовую дисперсию (t _{п м}).

Дисперсия имеет размерность [с/км].

Волноводная и материальная дисперсия образуют хроматическую, зависящую от ширины спектра моды излучения. Поэтому хроматическая дисперсия имеет размерность [с/нм×км], где нм – единица ширины спектра излучения.

Поляризационная модовая дисперсия имеет размерность [с/Ö км].

Совокупная дисперсия оптического волокна оценивается соотношением (12.8):

D 2 (λ)= (12.8)

В многомодовых волокнах преимущественно учитывается t _{м м}.

Дисперсия оптических импульсов в среде распространения может привести к межсимвольным помехам в сигналах и искажению передаваемых сообщений, поэтому дисперсия в волоконно-оптических линиях связи имеет нормированные значения для определенных спектральных диапазонов (рисунки 12.5, 12.8, 12.9). Это волоконные световоды с нулевой дисперсией на волне 1310 нм (SM, по рекомендации G.652), световоды со смещенной (DS, по рекомендации G.653) и смещенной ненулевой дисперсией (NZDS, по рекомендациям G.655, G.656): Tera Light, Pure Guide, E-LEAF, True Wave.

Рисунок 12.8 Характеристика дисперсии одномодового стекловолокна SM, оптимизированного для длины волны 12.31 мкм

Рисунок 12.9 Характеристика дисперсии одномодовых стекловолокон SM, DS, NZDS для длины волны 12.55 мкм

На рисунке 12.10 представлены характерные значения показателей преломления сердцевины и оболочки для одномодовых волокон SM и NZDS.

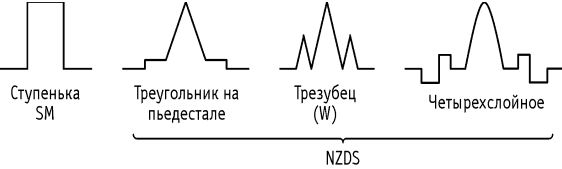

Рисунок 12.10 Характеристики показателей преломления одномодовых стекловолокон для минимума дисперсии на 1310нм и около 1550 нм

С другими примерами характеристик затухания и дисперсии волоконных световодов можно детально ознакомиться в литературе [2, 4, 6, 7, 8, 10, 12, 17].

Нелинейно-оптические эффекты в средах распространения рассматриваются как результат взаимодействия оптического излучения (оптического поля) с множеством атомов и молекул. Эти эффекты могут приводить как к поглощению световых волн и их рассеянию, так и к усилению. Для усиления световых волн среда распространения должна иметь инверсное (возбужденное состояние), в котором она может отдавать часть своей энергии световому полю. Подобные среды в технике оптических систем связи представляют собой полупроводниковые и стекловолоконные световоды с редкоземельными примесями (ионами эрбия Er, неодима Nd, празеодима Pr, тулия Tm). Нелинейно-оптические эффекты имеют уже устоявшуюся классификацию и достаточно хорошо изучены [2, 3, 4, 23, 31, 38, 40, 52]:

o вынужденное комбинационное рассеяние и усиление;

o вынужденное бриллюэновское рассеяние;

o фазовая самомодуляция;

o четырехфотонное смешение и некоторые другие [61, 62, 63, 64].

Поляризационные свойства физических сред распространения оптических волн обусловлены оптической неоднородностью (анизотропией) и могут иметь как естественное (природное), так и конструктивное происхождение.

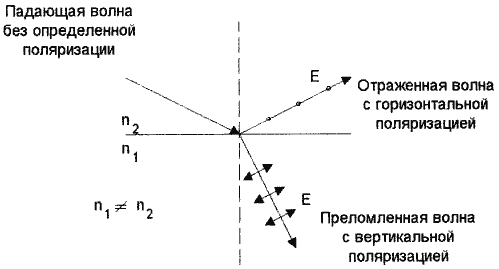

Рисунок 12.11 Поляризация на границе раздела оптических сред

Поляризация световой волны, т.е. придание волне определенных свойств по распределению напряженности электрической и магнитной составляющих поля, может происходить в результате отражения от границы раздела оптических сред с разными показателями преломления (рисунок 12.10).

В средах с анизотропными оптическими свойствами, например, в кварце, исландском шпате, слюде, естественный свет подразделяется на две линейно поляризованные в различных плоскостях волны, которые распространяются с различными скоростями. Это явление называется двойным лучепреломлением.

В ряде изотропных материалов, например, в жидкостях типа нитробензола, возможно искусственное создание эффекта двойного лучепреломления при помещении вещества в сильное электрическое поле. Идея создания определенных свойств оптических материалов реализована в различных приборах на основе линейного электрооптического эффекта Поккельса и нелинейного оптического эффекта Керра [2, 65].

Распространение световых волн в волоконных световодах связано с законами оптики (отражения, преломления) и обусловлено процессами образования оптических мод т.е. определенных типов колебаний. Описание этих процессов можно также найти в многочисленной литературе. Однако для облегчения изучения ряда сложных разделов ниже приведены некоторые определения из классической физики.

При падении луча света на границу раздела двух сред могут наблюдаться следующие эффекты: луч света преломляется; луч света отражается; луч света распространяется вдоль границы раздела сред. Эти эффекты зависят от соотношения показателей преломления сред и угла падения света. Связь этих параметров устанавливает закон Снеллиуса (голландский ученый 1580-1620гг):

, (12.9)

где a – угол падения, b – угол преломления, V₁ –скорость света в среде 1, V₂ – скорость света в среде 2. На рисунке 12.12 приведен пример распространения света на границе раздела сред.

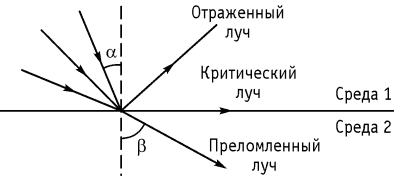

Рисунок 12.12 Световые лучи на границе раздела физических сред

Условие Брэгга-Вульфа устанавливает связь периодической среды с направлением эффективно дифрагирующих лучей света и длиной волны излучения

где d— расстояние между отражающими элементами, Q— угол между падающим лучом и отражающей плоскостью, λ— длина волны излучения, m— порядок дифракции. Для справки: Брэгг У.Л. (1862-1942гг) английский физик, Вульф Г.В. (1863-1925) российский физик.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Водяной пик оптического волокна что такое

У меня вопрос по оптоволокну. Есть одномодовое волокно, то есть поддерживающее распространение только одной моды (волны). Есть принцип мультиплексирования по длине волны WDM, как же происходит распространение нескольких длин волн по одному волокну на расстояния больше 1 км, не подвергаясь межмодовой дисперсии, характерной для многомода?

Мода и волна вещи разные

Если непонятно нагляднее перейти в видимый диапазон. Взяли луч зелёного цвета и луч красного с помощью призмы сложили пустили в световод, а на выходе опять призма, только свет она уже будет разлагать. Выберем после призмы отдельно красный и отдельно зелёный. По световоду шёл один луч, а сигнала пришло два. Инфракрасный сигнал в оптоволокне это тот же свет.

Ну уж, извините без картинок популярнее не объясню. Если непонятно почитайте теоретиков этого дела.

Пик воды в оптоволокне

Очень нравится ваш сайт http://izmer-ls.ru/ Очень познавательный и интересный.

Нет, опечатки тут нет.

Имеется в виду пик поглощения сигнала между вторым и третьим окном прозрачности оптоволокна (http://izmer-ls.ru/ot4.html).

В старом оптоволокне он присутствовал и был обусловлен нежелательной примесью гидроксильных ионов (OH‾) в стекле сердечника волокна. Позже, когда ввелись группы волокон C и D технология была существенно улучшена, вода в стекле сердечника исчезла, и в более новых стандартах второе и третье окно прозрачности не имеют этого разделения (в виде пика затухания).

Далее абзац из рекомендации G.652.

В этой пересмотренной Рекомендации разъясняется номенклатура различных категорий волокна. Также, в соответствии с соглашением об описании спектральных полос, верхний предел полосы частот L был изменен с 16 ХХ до 1625 нм. Обобщены (G.652.C и G.652.D) характеристики затухания для категорий уменьшенных водных пиков от единичной длины волны на более широкую область.

Скачать PDF можно отсюда → скачать G.652.PDF

Затухание в оптоволокне: функция от длины волны

Источник

Окно прозрачности оптического волокна

Окно прозрачности оптического волокна – это длина волны, распространяясь на которой сигнал затухает меньше чем на других длинах волн. Для простоты понимания сути процесса, рекомендую обратить внимание на обычное оконное стекло: если оно чистое (прозрачное) то свет в него проходит легко.

На самом деле оптическое волокно имеет не одно, а несколько окон прозрачности, основные и самые используемые из них находятся на длинах волн 850 нм, 1300 нм, 1550 нм.

Рисунок 1 – окна прозрачности ступенчатого оптического волокна

Реже используются волокна с четвертым (1580 нм) и пятым (1400 нм) окнами прозрачности. А для построения систем волнового уплотнения на магистральных ВОЛС все чаще используются волокна имеющие хорошую прозрачность во всём ближнем инфракрасном диапазоне.

Рисунок 2 – спектральные диапазоны оптического волокна

На сегодня утверждены следующие спектральные диапазоны в интервале 1260…1675 нм

Наименование (рус)Наименование (англ)O1260…1360ОсновнойOriginalE1360…1460РасширенныйExtendedS1460…1530КоротковолновыйShort wavelengthC1530…1565СтандартныйConventionalL1565…1625ДлинноволновыйLong wavelengthU1625…1675СверхдлинноволновыйUltra-long wavelengh

Говоря про длины волн и окна прозрачности сам собой напрашивается вопрос: – где вообще находятся эти длины волн, как это представить визуально? Для начала обозначим, что длина волны – это величина обратная к частоте. λ = 1/F. Единица измерения длины волны – нм (нано метр), что равно 10 −9 метра. Весь частотный диапазон можно разделить на: спектр низких частот (телефонные аппараты), высоких частот (радио, телевидение), микроволновый диапазон (микроволновые печи, мобильные телефоны, WiFi), оптический диапазон, спектр рентгеновского излучения.

Рисунок 3 – распределение частотного диапазона

Рассмотрим оптический диапазон более детально. Он разделяется на ультрафиолетовый, видимый и инфра красный. Известно, что белый солнечный свет при помощи дифракционной решетки легко разделяется на 7 цветов. Тепло же, которое мы ощущаем находясь под солнцем – это поток излучения в инфра красном диапазоне, называемый еще “тепловым”. Все рабочие длины волн, на которых осуществляется передача информации в оптическом волокне, находятся как раз в инфра красном диапазоне. Такое излучение не безопасно для человека, поэтому при работе с оборудованием ВОЛС требуется тщательное соблюдение правил техники безопасности.

Рисунок 4 – распределение длин волн оптического диапазона

Видео обзор спектров излучения “ Пределы света. Что такое свет и цвет? ”

Видео запись вебинара “Теоретические основы передачи информации в ВОЛС”

Чтобы задать вопрос докладчику вебинара отправьте письмо на адрес: info@fibertop.ru

Стенограмма вебинара «Механизмы возникновения потерь и отражений сигнала в оптическом волокне»

Может быть, вы помните из курса школы или института, что оптическое волокно или частицы оптического волокна иногда проявляют свои свойства как частица, а иногда как волна. Это так называемый корпускулярно-волновой дуализм. Как волна, свет проявляет себя. Собственно, как и все другие электромагнитные волны, они состоят из электрической магнитной составляющей, которая имеет все те же параметры: частота, период. Электрическая магнитная составляющая находится в ортогональных проекциях относительно друг друга. Рассмотрение в таком виде достаточно сложно, поэтому далее мы будем использовать представление частицы света фотона как частицы. Это не повлияет на наше понимание, но зато облегчит существенно.

Начнём с того, в каком же диапазоне частот передаётся информация в оптическом волокне. Если рассмотреть, в общем, все частоты, то

Рассмотрим более подробно оптический диапазон. Он включает ультрафиолет, видимые длины волн (видимые цвета) и инфракрасный диапазон. Хочу привести небольшой пример. Вспомните, как летом на солнце мы чувствуем такие эффекты: во-первых, нам тепло, во-вторых, мы загораем. Ну и светло.

Поэтому я хочу, чтобы вы запомнили: инфракрасный свет или все длины волн, которые находятся в инфракрасном диапазоне, очень тёплые.

Поэтому если посмотреть в источник света, то это лазерный поток попадает на сетчатку глаза и может пережечь её. Очень жаркий такой поток. Поэтому не рекомендую и по технике безопасности всегда объясняю, что смотреть в источник нельзя и направлять его нельзя на отражающие предметы, на зеркало, металлические, глянцевые поверхности, чтобы оно не отразилось и не попало никому в глаза.

Чем же отличается одномодовое волокно от многомодового?

Здесь хочу немножко разобрать понятие моды оптического волокна. Наверняка вы слышали фразы «Одномодовое волокно», «Многомодовое волокно». Что же такое мода? Если говорить простыми словами, то мода оптического волокна – это путь распространения одного из сигналов. Многомодовое волокно имеет диаметр сердцевины, как мы ранее говорили, 50 мкм или 62,5 мкм. Сердцевина одномодового – 8 мкм. Намного уже. Если светить светодиодом и в одномодовое и многомодовое волокно, ты мы видим, что в многомодовое волокно попадает несколько лучей и каждый из них имеет свою траекторию распространения, свой путь. Так как их здесь много, то это и есть многомодовое волокно. В одномодовом сердцевина очень узкая, поэтому туда попадает только один лучик. И такое волокно называется одномодовым.

Конечно, если таким образом светить, то мощность сигнала, который передаётся в данном случае по многомодовому кабелю или волокну, намного больше, чем мощность сигнала, который передаётся по одномодовому волокну. Поэтому в качестве источника света в одномодовых системах передач используется не светодиод, как здесь указано, а лазер. Он имеет более плотный спектр передачи.

Поэтому и применение таким образом распределилось. Многомодовые кабели связи используются, как я говорил, в локальных сетях и центрах обработки данных, в тех местах, где расстояния очень маленькие. По стандартам, где-то до 2 км, хотя можно и чуть больше. В таких случаях хоть потери и больше 1,3 дБ/км, но зато сама система стоит дешевле. Потому что лазер – устройство дорогое, а если вместо лазера использовать светодиод, то общая стоимость системы значительно удешевляется. Поэтому если говорить про передачу информации на маленьких дистанциях, то это очень выгодное предложение. Тем более что никакие виды электромагнитных помех не влияют на это волокно. Соответственно, даже вопрос возникает: передать на 10 м или использовать высоко экранированный кабель 7-й категории или использовать оптическое волокно без всяких экранов? Всё равно информация передастся в очень хорошем качестве.

Окна прозрачности – это тоже очень важный параметр. Попытаюсь объяснить его тоже простыми словами. Что такое окно прозрачности? Это длина волны, на которой происходит минимальное затухание. Если окно прозрачное, то света проходит больше. Если окно непрозрачное, грязное, то света проходит меньше. То же самое и здесь. (Окна прозрачности на диаграмме находятся на длинах волн 850 нм (I), 1300 нм (II), 1550 нм (III).

Это характеристика для обычного оконного стекла. Если говорить про многомодовый кабель, то у многомодового кабеля затухание начинает повышаться примерно здесь (с длины волны 1300 нм) и примерно таким образом (презентатор показывает курсором мышки).

В одномодовом затухание распределяется таким образом. (презентатор показывает курсором мышки).

Поэтому в одномодовом используется 1310 нм, 1550 нм и выше – до 1650 нм. У одномодового – 850-1300 нм.

Источник

Ещё о технологиях передачи данных по оптике. Волновое мультиплексирование сигналов

Начало. Свойства стандартного одномодового волокна G.652

Самое распространенное одномодовое оптическое волокно — это SMF G.652 разных модификаций. Практически наверняка, если у Вас есть волоконно-оптическая линия, она сделана из волокна G.652. У него есть ряд важных характеристик, которые надо иметь в виду.
Удельное (его ещё называют километрическим) затухание — то есть затухание одного километра волокна — зависит от длины волны излучения.

Википедия подсказывает нам следующее распределение:

.

В реальной жизни сейчас картина получше, в частности удельное затухание в окне 1310нм обычно укладывается в 0.35дБ/км, в окне 1550нм оно порядка 0.22-0.25дБ/км, а так называемый «водяной пик» в районе 1400-1450нм у современных волокон не так сильно выражен, либо вообще отсутствует.

Тем не менее, надо иметь в виду эту картину и само наличие этой зависимости.

Исторически диапазон длин волн, который пропускается оптическим волокном, делится на следующие диапазоны:

O — 1260…1360
E — 1360…1460
S — 1460…1530
C — 1530…1565
L — 1565…1625
U — 1625…1675
(цитирую по той же статье на Википедии).

С приемлемым приближением свойства волокна внутри каждого диапазона можно считать примерно одинаковыми. Водяной пик приходится, как правило, на длинноволновый конец E-диапазона. Ещё будем иметь в виду, что удельное (километрическое) затухание в O-диапазоне примерно в полтора раза выше, чем в S- и в С-диапазоне, удельная хроматическая дисперсия — наоборот, имеет нулевой минимум на длине волны в 1310нм и ненулевая в C-диапазоне.

Простейшие системы уплотнения — двунаправленная передача по одному волокну

Первоначально дуплексная волоконно-оптическая линия связи требовала для работы два волокна: по одному волокну шла передача информации в одну сторону, по другому волокну — в другую. Это удобно своей очевидностью, но довольно расточительно по отношению к использованию ресурса проложенного кабеля.

Поэтому, как только стала позволять технология, стали появляться решения для передачи информации в обе стороны по одному волокну. Названия подобных решений — «одноволоконные трансиверы», «WDM», «bi-directional».

В самых распространенных вариантах используются длины волн 1310 и 1550нм, соответственно из O- и C-диапазона. «В дикой природе» трансиверы на эти длины волн встречаются для линий до 60км. Более «дальнобойные» варианты делаются на другие комбинации — 1490/1550, 1510/1570 и тому подобные варианты с использованием окон прозрачности с мЕньшим удельным затуханием, чем в O-диапазоне.

Кроме вышеперечисленных пар длин волн, возможно встретить комбинацию 1310/1490нм — она используется, если одновременно с данными по этому же волокну передается сигнал кабельного телевидения на длине волны 1550нм; или 1270/1330нм — она используется для передачи 10Гбит/с потоков.

Мультиплексирование данных и кабельного телевидения

Раз уж я затронул тему КТВ, расскажу о нем ещё немного.

Для доставки сигнала кабельного телевидения от головной станции до многоквартирного дома сейчас тоже используется оптика. Для него используется либо длина волны 1310нм — здесь минимальная хроматическая дисперсия, то есть искажение сигнала; либо длина волны 1550нм — здесь минимальное удельное затухание и возможно применение чисто-оптического усиления с использованием EDFA. Если есть необходимость доставки на один дом одновременно и потока данных (интернет) и синала КТВ, нужно либо использовать два отдельных волокна, либо несложное пассивное устройство — фильтр FWDM.

Это обратимое устройство (то есть одно и то же устройсто используется как для мультиплексирования, так и для демультиплексирования потоков) с тремя выводами: под КТВ, одноволоконный трансивер и общий выход (см. схему). Таким образом можно строить сеть PON или Ethernet, используя для передачи данных длины волн 1310/1490, а для КТВ — 1550нм.

CWDM и DWDM

Об уплотнении CWDM уже вкратце рассказал theslim. От себя дополню лишь, что указанные в статье каналы на прием и передачу данных — это чистая условность, мультиплекору абсолютно всё равно, в какую сторону идет сигнал в каждом канале; а оптические приемники — широкополосные, они реагируют на излучение любой длины волны. Из важных моментов, которые надо иметь в виду при проектировании линии CWDM — это различие удельного затухания в волокне на разных каналах (см. первый раздел настоящей статьи), а также различие вносимого самим мультиплексором затухания. Мультиплексор сделан из последовательно соединенных фильтров, и если для первого в цепочке канала затухание может быть меньше одного децибела, то для последнего оно будет ближе к четырем (эти значения приведены для мультиплексора 1х16, на 16 длин волн). Также полезно помнить, что никто не запрещает строить двухволоконные CWDM-линии, просто объединив две пары мультиплексоров в один функциональный блок.
Кроме этого замечу, что вполне возможно часть частотного ресурса выделить под КТВ, передавая по одному волокну до семи дуплексных потоков данных одновременно с аналоговым телевидением.

Система DWDM принципиально ничем не отличается от CWDM, но — как говорится — «дьявол кроется в деталях». Если шаг каналов в CWDM — 20нм, то для DWDM он гораздо уже и измеряется в гигагерцах (самый распространенный сейчас вариант — 100ГГц, или около 0.8нм; также возможен устаревающий вариант с полосой 200ГГЦ и постепенно распространяются более современные — 50 и 25ГГц). Частотный диапазон DWDM лежит в C- и L-диапазоне, по 40 каналов в 100ГГц в каждом. Из этого следует несколько важных свойств DWDM-систем.

Во-первых, они значительно дороже CWDM. Для их использования требуются лазеры со строгим допуском по длине волны и мультиплексоры очень высокой избирательности.

Во-вторых, используемые диапазоны лежат в рабочих зонах оптических усилителей EDFA. Это позволяет строить длинные линии с чисто-оптическим усилением без необходимости оптоэлектронного преобразования сигнала. Именно это свойство привело к тому, что многие при слове «DWDM» сразу представляют себе именно сложные системы монстров телеком-рынка, хотя подобное оборудование можно использовать и в более простых системах.
И в-третих, затухание в C- и L-диапазонах минимально из всего окна прозрачности оптического волокна, что позволяет даже без усилителей строить линии бОльшей длины, чем при использовании CWDM.

Мультиплексоры DWDM — это так же пассивные устройства, как и мультиплексоры CWDM. Для числа каналов до 16 они также устроены из отдельных фильтров, и это довольно простые устройства. Однако мультиплексоры для бОльшего числа каналов делаются по технологии Arrayed Wavelength Grating, крайне чувствительной к изменениям температуры. Поэтому такие мультиплексоры выпускаются либо с электронной схемой термостабилизации (Thermal AWG), либо с применением специальных способов автокомпенсации, не требующих энергии (Athermal AWG). Это делает такие мультиплексоры более дорогими и нежными в эксплуатации.

Практические ограничения в волоконно-оптической связи

В заключение я немного расскажу об ограничениях, с которыми приходится иметь дело при организации связи по оптике.

Как совершенно справедливо отметил товарищ saul, первое ограничение — это оптический бюджет.
Дополню его некоторыми уточнениями.

Если мы говорим о двухволоконных линиях связи, расчет оптического бюджета достаточно сделать для одной длины волны — той, на которой будет вестись передача.

Как только у нас появляется волновое уплотнение (особенно в случае одноволоконных трансиверов или систем CWDM) — сразу надо вспомнить про неравномерность удельного затухания волокна на разных длинах волн и про затухание, вносимое мультиплексорами.

Если мы строим систему с промежуточными ответвлениями на OADM — не забываем посчитать затухание на OADM. Кстати, оно отличается для сквозного канала и выводимых длин волн.

Не забываем оставить несколько децибел эксплуатационного запаса.

Второе, с чем приходится иметь дело — это хроматическая дисперсия. Актуальной она по-настоящему становится для 10Гбит/с линий, и вообще говоря, о ней в первую очередь думает производитель оборудования. Кстати, именно дисперсия придает физический смысл упоминанию километров в маркетинговых названиях трансиверов. Специалисту эксплуатации просто полезно понимать, что есть такое свойство волокна и что кроме затухания сигнала в волокне картину портит ещё и дисперсия.

Для простых систем без усилителей расчет линии в основном сводится к расчету оптического бюджета, а тема расчета линии с усилителями вполне достойна отдельной статьи.

Вот, вкратце, инженерные основы технологий уплотнения в оптических линиях. Надеюсь, эта информация будет полезна читателям; на возникшие вопросы я с радостью отвечу.
