ВОЗДУШНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Автоматический воздушный выключатель получил свое названия из за того, что электрическая дуга, возникающая при размыкании контактов гасится непосредственно в воздухе.

Отсутствие специальной среды, например масла, для гашения дуги упрощает конструкцию автомата, а значит – удешевляет изделие.

В первом случае выключатель имеет основные контакты, выполненные из материала с низким сопротивлением для обеспечения минимальных электрических потерь. Дополнительные контакты имеют высокотемпературные напайки, которые принимают на себя дуговую нагрузку.

Дугогасительные камеры имеют различные рассекатели (решетки) за счет чего рассеивают энергию дуги внутри себя и не допускают выхода высокотемпературной плазмы за пределы корпуса.

Для обеспечения компактности электрических распределительных щитов выключатель, естественно, сам должен иметь небольшие габариты. В условиях их плотного размещения определяющим фактором является низкое тепловыделение.

Если говорить про электрические характеристики, то, в зависимости от назначения автомата, учитываются, в первую очередь, времятоковые характеристики, а также рабочие токи и напряжения.

По большому счету (как это не тривиально звучит) автоматический выключатель должен обеспечивать надежность и безопасность эксплуатации.

Кстати, в квартирах и частных домах используются именно воздушные выключатели.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

Помимо контактной группы и дугогасительной камеры обязательным компонентом автомата являются расцепители – устройства приводящие в действие подвижную группу контактов и обеспечивающие, тем самым, размыкание электрической цепи при определенных условиях.

Электромагнитный расцепитель автоматического выключателя.

Предназначен для защиты от токов короткого замыкания (КЗ) или сверхтоков. Конструктивно представляет собой катушку, через которую протекает ток, коммутируемый автоматом.

При превышении его значения в несколько раз от номинала магнитное поле, создаваемое катушкой, увеличивается и вызывает перемещение сердечника, связанного с механическим приводом, размыкающим контакты.

Кстати, расцепители для защиты от токов КЗ могут быть электронными.

Тепловой расцепитель автомата.

Предназначен для отключения цепи при длительном превышении значения тока (перегрузки) не достигающем значения, вызывающего сработку электромагнитного расцепителя.

Представляет собой биметаллическую пластину, изгибающуюся при нагреве (за счет превышения номинального тока) и приводящую в действие механизм размыкающий контактную группу.

Принцип действия его является инерционным, то есть моментального отключения он не обеспечивает.

Любой такой выключатель имеет возможность ручного отключения, однако, использовать его для постоянного включения выключения цепи не рекомендуется, все- таки назначение его – защитное.

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Источник

Воздушный автоматический выключатель

Содержание

ОПРЕДЕЛЕНИЯ

Ключевые определения

Воздушный автоматический выключатель (силовой автоматический выключатель, автоматический выключатель) — электрический аппарат, который способен включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи, рисунок 1. Автоматическое отключение электрической цепи происходит при перегрузках, К.З., чрезмерном понижении или повышении напряжения, направления мощности и т. д. Отключение токов перегрузки и короткого замыкания автоматическим выключателем должно производиться в соответствии с заданными времятоковыми характеристиками.

Требования к автоматическому выключателю.

Современный автоматический выключатель (автомат) должен отвечать, прежде всего, двум требованиям: надежно защищать электроприемники в аварийных режимах от короткого замыкания и перегрузки, а также быть удобным и безопасным в эксплуатации на протяжении всего срока службы. Эти требования также учитывают специфику применения отдельного взятого выключателя, таких как частота переключений, повышенные требования к виброустойчивости, свободному пространственному положению, агрессивная внешняя среда ускоряющая коррозию металла, а также влияние температуры и влажности окружающей среды буть это тропики или же суровые климатические условия России при предельно низких температурах в тяжелых субарктических условиях. Надежная работа автоматического выключателя по предотвращению коротких замыканий и перегрузок увеличивает срок службы электроприемников за счёт ограничения тепловых и электродинамических воздействий на них, а также предотвращает технологические потери, которые могут быть вызваны перерывом электроснабжения, что в свою очередь может привести косвенные ущербы, в том числе репутационные.

Российские и международные стандарты

В России выключатели должны соответствовать ГОСТ Р 50345-99, ГОСТ Р МЭК 60898-2-2006, ГОСТ Р 50030.2-99 и «Технический регламент о требованиях пожарной безопасности» ФЗ № 123 от 22.07.2008 г. В Европе определения и требования к выключателям описываются в стандарте IEC60947-1 и IEC60947-2 (VDE 0660). В Японии действует стандарт JIS C 8201-2-1,в Соединенных Штатах стандарт ANSI C37.13. В соответствии с российскими требованиями к автоматам также предъявляются следующие требования:

КЛАССИФИКАЦИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

Типы конструкций автоматических выключателей.

Компактное исполнение выключателей (автоматические выключатели в литом корпусе) подразумевает наличие изоляционного корпуса в котором заключены все компоненты выключателя, рисунок 2. Такие выключатели могут быть спроектированы до 3200А и номинальным током отключения до 35кА. Изоляционный корпус изготавливается из специальной термореактивной пластмассы, состав которой при воздействии дуги и открытого пламени не поддерживает горение.

Открытое исполнение выключателей (воздушные автоматические выключатели) как правило имеет металлический корпус, и размер много больше чем выключатели в литом корпусе. Эти выключатели могут применяться в сетях до 6300А и номинальным током отключения к.з. до 135кА. Воздушный автоматический выключатель.

Принципы гашения дуги

Автоматические выключатели без токоограничения отключают переменный ток в момент его естественного прохождения через ноль. Размеры контактных поверхностей главных контактов выбираются по термической стойкости таким образом, чтобы иметь возможность пропустить весь установившийся ток КЗ. Все нижестоящие электроприемники и аппараты подбираются также в соответствии с этим условием. Принцип гашения дуги с токоограничением заключается в ограничении токов короткого замыкания благодаря достижению создателями выключателя малого собственного времени отключения и быстрому расхождению главных контактов. К моменту расхождения главных контактов ток короткого замыкания не достигает установившегося значения за первый полупериод, такой автомат отключает ток КЗ значительно меньший. Для получения токоограничения в современных автоматах используются устройства, реагирующие не на ток а на скорость его нарастания. Ограничение пикового значения токов КЗ значительно уменьшает стрессовое воздействие его на систему. На рисунке 3 показана диаграмма переходного процесса развития неограниченного тока короткого замыкания (красным цветом) и область ограниченного тока короткого замыкания (зелёным цветом) с меньшим пиковым значением. площадь которого пропорциональна энергии короткого замыкания выбрасываемой в сеть.

Сравнивая площади участков под данными кривыми, можно видеть снижение удельной энергии рассеивания в результате ограничивающего действия выключателя.

КОНСТРУКЦИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

Конструкция автоматического выключателя показана на рисунке 4.

Сердцем автоматического выключателя является дугогасительная камера и система главных контактов, то есть там, где непосредственно идет разрыв и гашение дуги. Наиболее быстрое отключение токов короткого замыкания сегодня достигается в современных выключателях благодаря применению технологии «двойного разрыва». Система двойного разрыва главных контактов гарантирует мгновенное отключение токов короткого замыкания и существенно уменьшает износ главных контактов. Симметричная внутренняя структура контактов, использующих технологию двойного разрыва означает, что подвижный контакт будет изолирован от источника напряжения при изменении направления силового подключения. Система двойного разрыва главных контактов увеличивает срок эксплуатации автоматического выключателя, а электрический и механический ресурс циклов замыкания/размыкания контактов данного типа превышает требования стандарта IEC 60947-2.

Отсутствие винтовых соединений и гибких выводов позволяет существенно увеличить срок службы главных контактов, а также способствует повышению надежности операции включения и выключения АСВ.

В японских выключателях серии TemPower2 вся энергия дуги рассеивается в специально разработанной дугогасительной камере двойного разрыва. С помощью такой конструкции удалось достичь того, чтобы вся энергия полностью рассеивалась внутри АСВ, позволяя тем самым свести расстояние между автоматом и любой заземленной металлической частью к нулю. Такое решение позволяет уменьшить размеры и стоимость распределительного щита. История компании началась в 1924 году когда были разработаны первые прототипы автоматических выключателей, и непрерывно связана с передовыми разработками в области коммутации переменного и постоянного тока. Эти уникальные японские технологии известны и популярны в Европе и во всем мире уже более 50 лет. Технологии, разработанные и запатентованные японской компанией можно встретить в продукции всех известных производителей защитного коммутационного оборудования. Применение разных систем дугогашения и охлаждения в выключателе у разных производителей также приводит к различным габаритным показателям. Рассмотрим габаритные показатели 3х полюсных выключателей выкатного исполнения до 2000А наиболее распространенных производителей в порядке убывания глубины:

Автоматический выключатель АСВ в сборе представляет собой автоматический выключатель укомплектованный необходимыми принадлежностями и аксессуарами в соответствии с требованиями установки. Выкатное исполнение выключателя также содержит ответную часть — выкатное шасси, стационарное исполнение выключателей не содержит шасси. Выключатели укомплектовываются одним или неколькими типами расцепителей, которые являются одной из главных принадлежностей и выполняют основные функции защиты. Выключатели могут быть укомплектованы также: моторным приводом, катушкой включения, дополнительными контактами и т. д. Разнообразие принадлежностей и аксессуаров позволяет удовлетворить потребности заказчиков из разных отраслей народного хозяйства и промышленности.

ВЫБОР АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

Категория применения определяется в зависимости от конструкции выключателей в отношении их применения и требований к селективности. Различают категорию А для выключателей которые не подразумевают их использование в условиях выбора селективности, то есть применения принципа токоограничения, и категорию В для выключателей которые проектируются при требованиях селективности коммутационных аппаратов связанных между собой, в этом случае выключатели отвечают требованиям токоограничения. Для выключателей категории В как раз важно значение номинального кратковременно выдерживаемого тока короткого замыкания Icw и Принципиальное значение при выборе и проектировании автоматических выключателей имеет место защитные характеристики, которые в общем делятся на четыре типа: L — защита от перегрузки, с уставками регулируемыми по току и времени для отключения аварий, уставка по времени имеет обратнозависимый характер и обеспечивает регулируемую задержку срабатывания автоматического выключателя при перегрузке. S — селективная токовая отсечка, с заданными временными характеристиками и возможностью обеспечить линейное изменение I2t характеристики автоматического выключателя I — мгновенная токовая отсечка, с уставками регулируемыми по току, G — защита от замыкания на землю, с уставками регулируемыми по току и обратнозависимыми или заданными временными характеристиками.

Характеристики: L — Регулируемая по току и времени защита от перегрузки, S — селективная токовая отсечка, I — мгновенная токовая отсечка. Защитные функции воздушных автоматических выключателей реализованы в составе электронных блоков защит (чаще всего обозначаются сокращенно OCR — от английского Overcurrent Release). Современные аппараты оснащены электронным блоком защиты (OCR), который отслеживает действующее (среднеквадратическое) значение тока, протекающего через ACB и обеспечивает ряд дополнительных защитных функций в отличие от обычного максимального расцепителя тока, которыми ранее комплектовались автоматические выключатели старых поколений. В составе автоматических выключателей в литом корпусе защитные функции могут быть реализованы с помощью электронных расцепителей либо термомагнитных реле. Благодаря наличию электронных блоков защит (OCR) потребителю не нужно прибегать к нескольким защитным реле, монтируемым на панель —современные выключатели оснащены электронными блоками защит с обратнозависимой выдержкой времени (IDMT). Такой блок защиты срабатывает с выдержкой времени, находящейся в обратной зависимости от значения сверхтока. Для обеспечения селективности защиты выключателя имеют ряд гибких время-токовых характеристик: S. I. — обратнозависимая выдержка времени V. I. — очень обратнозависимая выдержка времени E. I. — чрезвычайно обратнозависимая выдержка времени Все характеристики регулируются пользователем и соответствуют стандарту IEC 60255-3. Также доступны стандартные характеристики для защиты трансформаторов и генераторов. Время-токовые характеристики отражают зависимость времени срабатывания расцепителя от значения сверхтока.

СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

Отдельно нужно остановиться на специальных применениях выключателей, например для речного и морского исполнения.

Работа в тропическом климате

Автоматические выключатели и аксессуары испытываются в соответствии со Стандартом IEC 60068-2-30 путем выполнения 2 рабочих циклов при 55 °C. Поэтому пригодность выключателей для применения в жарком и влажном климате обеспечивается благодаря: — литому изолирующему корпусу, изготовленному из синтетических смол, армированных стекловолокном; — антикоррозионной обработке основных металлических частей; — оцинковыванию Fe/Zn 12 (ISO 2081) с защитным слоем, не содержащим шестивалентного хрома, с такой же коррозионной стойкостью согласно требованиям стандарта ISO 4520, класс 2c; — применению специальной защиты от конденсатообразования для электронных расцепителей и соответствующих аксессуаров.

Устойчивость к ударному воздействию и вибрации (морское исполнение)

Автоматические выключатели не подвержены влиянию вибраций, вызванных механическими или электромагнитными воздействиями, в соответствии со Стандартом IEC 60068-2-6 и техническими условиями следующих организаций:

Согласно Стандарту IEC 60068-2-27, автоматические выключатели так же испытываются на стойкость к ударным воздействиям до 12 g в течение 11 мс.

Автоматические выключатели с полноразмерной нейтралью

Исполнение автоматических выключателей с полноразмерной нейтралью используется в особых случаях, когда присутствие третьей гармоники на отдельных фазах может привести к очень высокому току в нейтрали. Среди обычных областей применения: установки с нагрузками, имеющими высокие гармонические искажения (компьютеры и электронные устройства в целом), системы освещения с большим количеством флуоресцентных ламп, системы с инверторами и выпрямителями, системы бесперебойного электроснабжения (UPS), а также системы для регулирования скорости электродвигателей.

Источник

Воздушный выключатель: классификация, основные параметры, технические требования

Воздушный выключатель (air-blast switch) — это выключатель, в котором дуга образуется в потоке воздуха высокого давления (определение согласно ГОСТ Р 52565-2006).

Классификация

Для более четкого представления о требованиях, предъявляемых к современным воздушным выключателям, и параметрах выключателей целесообразно произвести их классификацию по назначению, виду установки, категории размещения, климатическому исполнению.

По назначению воздушные выключатели могут быть разбиты на следующие группы [2]:

1) Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких, как условие короткого замыкания:

а) Для нормальных условий эксплуатации, то есть предусмотренных требованиями ГОСТ Р 52565-2006.

б) Для частых коммутационных срабатываний с механическим и коммутационным ресурсом существенно более высоким, чем тот, что предусмотрен требованиями стандартов к выключателям общего назначения.

в) С повышенной скоростью нарастания (частотой) восстанавливающегося напряжения, допускающие эксплуатацию в тех точках энергосистем, где эта скорость существенно выше скорости, установленной стандартом на выключатели общего назначения;

г) С повышенной межконтактной электрической прочностью, существенно более высокой, чем у выключателей общего назначения.

2) Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях.

3) Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.

4) Выключатели специального назначения:

а) включатели-отключатели на напряжение от 500 до 1150 кВ, предназначенные для безынерционного подключения к линии электропередачи шунтирующих реакторов при возникновении перенапряжений, превышающих заданный уровень, для коммутаций указанных реакторов, а также отключения в их цепи коротких замыканий;

б) защитные выключатели на напряжение от 6 до 20 кВ, применяемые для установки в цепях ударных генераторов испытательных стендов и предназначенные для нормальных коммутаций ударных генераторов, а также для защиты их при неуспешных отключениях испытуемых аппаратов;

в) выключатели нагрузки на напряжение от 110 до 500 кВ, предназначенные для пропускания и коммутаций тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и включения токов при коротких замыканиях;

г) выключатели на напряжение от 6 до 35 кВ, применяемые в комплектных распределительных устройствах.

По виду установки воздушные выключатели делятся на следующие группы [2]:

1) Опорные, т. е. имеющие основную изоляцию на землю опорного типа.

2) Подвесные, т. е. имеющие основную изоляцию — на землю подвесного типа.

3) Настенные, т. е. укрепленные на стенах закрытых распредустройств.

4) Выкатные, т. е. имеющие приспособления для выкатки из ячеек распредустройств.

5) Встраиваемые в комплектные распределительные устройства.

По категориям размещения и климатическому исполнению воздушные выключатели в соответствии с ГОСТ 15150 разделяются на [2]:

а) пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);

б) шесть климатических исполнений (У, ХЛ, ТВ, ТС, Т и О) в зависимости от географического места установки;

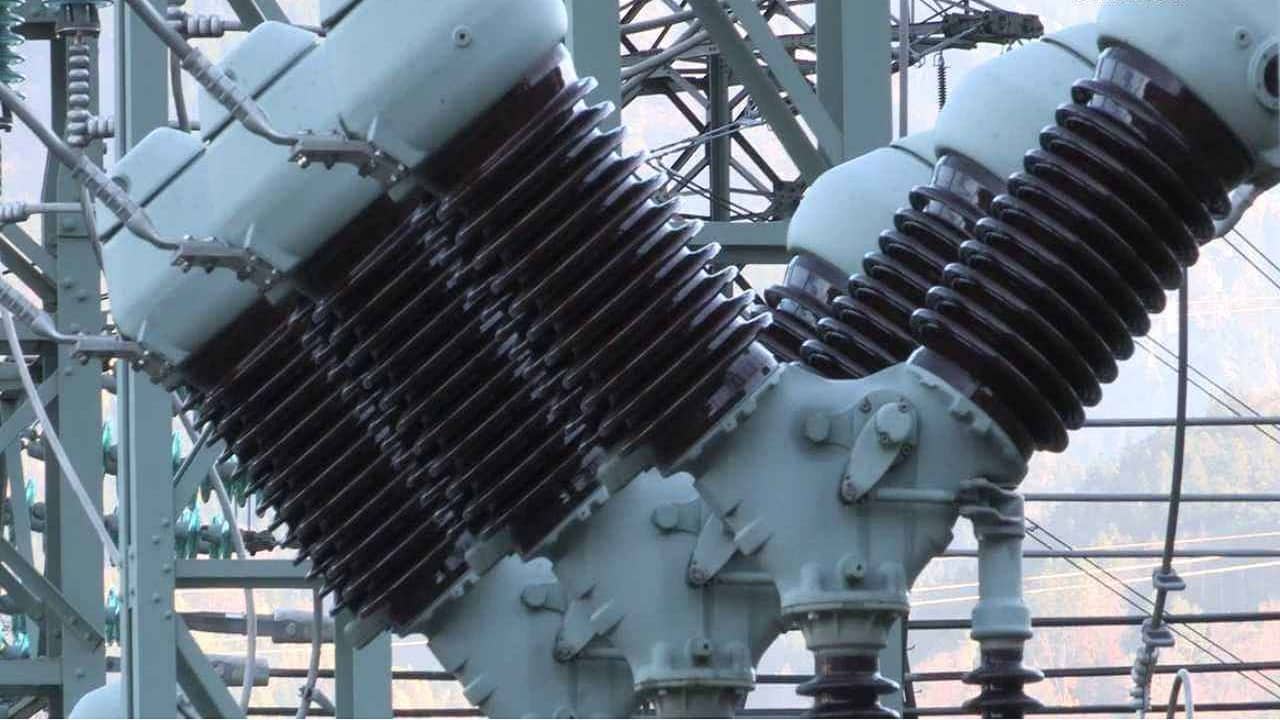

Пример воздушных выключателей

Основные (номинальные) параметры

К номинальным параметрам воздушного выключателя относятся:

Значения номинальных параметров воздушного выключателя выбирают из ряда стандартных значений, приведенных в таблице 1.

Примечания к таблице 1:

* Только для воздушных выключателей, предназначенных для цепей генераторов.

** Номинальное вторичное напряжение трансформатора напряжения, используемого для питания вспомогательных цепей воздушного выключателя (привода).

Основные технические требования

Требования к электрической прочности изоляции.

Электрическая прочность изоляции воздушных выключателей — по ГОСТ 1516.3.

Длина пути утечки внешней изоляции и степень загрязнения изоляции (I, II, II*, III, IV) по ГОСТ 9920 для воздушных выключателей категории размещения 1 должны быть указаны в ТУ и эксплуатационных документах.

Требования к нагреву.

Требования в отношении нагрева воздушных выключателей в продолжительном режиме — по ГОСТ 8024.

Установленные ГОСТ 8024 наибольшие допустимые температуры нагрева частей аппаратов и соответствующие превышения температуры не должны быть превышены при следующих условиях:

Наибольшие допустимые температуры и соответствующие превышения температур обмоток и других элементов вспомогательных цепей (кроме электродвигателей), предназначенных для кратковременного режима (только в процессе операции включения или отключения воздушного выключателя), должны соответствовать требованиям ГОСТ 8024 после 10-кратного срабатывания при напряжении на выводах, равном 1,1 U_{п, ном} (для обмоток включающих электромагнитов приводов зависимого действия — при напряжении U_{п, ном}), при интервале между моментами подачи напряжения 10 с или, если конструкция не позволяет обеспечить интервал 10 с, — при минимально возможном интервале.

Если в цепи обмоток или в цепи таких элементов отсутствуют блок-контакты или другие коммутационные устройства, автоматически снимающие импульс на срабатывание, то обмотки должны выдерживать приложение напряжения 1,1 U_{п, ном} один раз в течение 15 с.

Наибольшие допустимые температуры и соответствующие превышения температур частей электродвигателей приводов должны соответствовать требованиям ГОСТ 183 после 10-кратного срабатывания привода при напряжении на зажимах двигателя, равном U_{п, ном}, с минимально возможными интервалами времени между моментами подачи напряжения.

Требования к механической работоспособности.

Воздушный выключатель должен выполнять следующие механические операции и (или) циклы операций при условиях, указанных ниже, и с характеристиками работы механизма воздушного выключателя, обеспечивающими нормированные параметры коммутационной способности воздушного выключателя:

Требуемые характеристики работы механизма воздушного выключателя с предельными отклонениями от их нормированных значений должны указываться в ТУ и эксплуатационных документах.

Примечание — Требования перечислений г) и д) относятся только к воздушных выключателям, предназначенным для работы при автоматическом повторном включении (АПВ).

Отключение воздушного выключателя должно обеспечиваться при напряжении на зажимах цепи управления отключением в диапазоне, ограниченном нижним и верхним пределами (в процентах номинальных значений указанных величин):

Воздушные выключатели, а также выключатели других видов с пневматическими приводами, питающимися из общего с выключателем резервуара воздуха, должны выполнять операции и циклы операций (указанные выше по тексту), при начальном (перед началом операции или цикла операций) избыточном давлении сжатого воздуха в резервуаре в диапазоне, ограниченном нормированным для данного выключателя (привода) нижним и верхним пределами начального избыточного давления в соответствии с таблицей 2.

Таблица 2 — Давление воздуха в воздушных выключателях и пневматических приводах, МПа (кгс/см 2 )

Номинальное давление сжатого воздуха (газа) выключателей с индивидуальной компрессорной установкой, а также гидравлических приводов не нормируют; оно должно быть указано в эксплуатационных документах.

Воздушные выключатели, предназначенные для АПВ, должны выполнять операцию О при избыточном давлении, остающемся в резервуаре выключателя (привода) после одного цикла О-t_бт-B, выполненном при начальном избыточном давлении, равном нормированному нижнему пределу по таблице 2.

Собственные времена отключения и включения воздушного выключателя, разновременность замыкания и размыкания контактов полюсов и разрывов следует указывать в эксплуатационных документах.

При отсутствии специальных указаний наибольшая разница между моментами замыкания контактов полюсов при включении не должна превышать 0,005 с, наибольшая разница между моментами размыкания контактов полюсов воздушных выключателей при отключении не должна превышать 0,0033 с, наибольшая разница между моментами размыкания контактов разрывов одного полюса для воздушных выключателей с несколькими разрывами при отключении не должна превышать 0,0025 с.

При необходимости в ТУ и эксплуатационных документах следует также указывать требуемые значения с допустимыми отклонениями для скоростей включения и отключения воздушного выключателя, электрических сопротивлений и токов потребления электромагнитов включения и отключения, контактного нажатия пружин размыкаемых контактов, а также минимального напряжения, минимального давления и минимального натяжения пружин, при которых обеспечивается выполнение воздушным выключателем операций отключения и включения.

Значения временных и скоростных характеристик воздушного выключателя следует нормировать при:

Воздушные выключатели категории размещения 1 должны нормально работать в условиях гололеда при толщине корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда — при ветре со скоростью до 40 м/с.

Требования к стойкости при сквозных токах короткого замыкания.

Воздушный выключатель во включенном положении должен выдерживать без повреждений, могущих препятствовать его исправной работе, электродинамическое и термическое воздействие сквозных токов короткого замыкания с параметрами вплоть до следующих нормированных значений:

Обмотки и другие элементы цепей максимального расцепителя тока, встроенных в привод, должны при подтянутом якоре выдерживать без повреждений протекание тока, равного 150 А, в течение 1 с — для расцепителей мгновенного действия на уставке отключающего тока менее 80 А и в течение 2 с — для расцепителей с выдержкой времени, а обмотки электромагнитов расцепителей мгновенного действия на уставке отключающего тока 80 А и более должны выдерживать протекание тока 250 А в течение 1 с.

Требования к коммутационной способности при коротких замыканиях.

Коммутационная способность выключателей при коротких замыканиях должна обеспечиваться при указанных в настоящем подразделе характеристиках и условиях.

Напряжение сети — вплоть до равного наибольшему рабочему напряжению выключателя U_н.р, соответствующему номинальному напряжению выключателя U_ном.

Примечание — Для выключателей на U_ном = 15 кВ, предназначенных также для использования в сетях с U_ном = 13,8 кВ, и выключателей на U_ном = 20 кВ, предназначенных также для использования в сетях с U_ном = 18 кВ, допускается дополнительно нормировать коммутационную способность при указанных номинальных напряжениях сетей, исходя из наибольших рабочих напряжений 15,2 и 19,8 кВ.
