Вторичный дожиг в печах что это
Вторичный воздух в печи.
Три лучшие печи для дачи.
Ремонт печи.
Вторичный воздух в печи.
камин отопительный эркерный
Вторичный воздух – “колдовское” решение в современных печах.
В это сложно поверить, но это факт: Подача вторичного воздуха в печь делает сжигание топлива более эффективным, т.к. при, правильной, подаче вторичного воздуха в печь, происходит дожигание топлива.
Для полного понимания дожига, разберём процесс горения в печи, в подробностях:
Горение – химическое соединение горючих веществ топлива с кислородом воздуха, сопровождающееся резким повышением температуры и выделением значительного количества теплоты.
При горении топлива образуются газообразные продукты (дымовые газы) и очаговые остатки в виде золы и шлака.
Процесс сжигания твердого топлива делят на три стадии:
Причины и условия возникновения процесса дожигания в дровяной печи:
Недогоревшее топливо (летучие вещества), утягиваемые вглубь печи, способны воспламеняться.
При условии высокой температуры и наличия кислорода происходит вторичное воспламенение.
Т.к. вторичное воспламенение происходит уже внутри печи, а не в топке, это существенно увеличивает температуру газов в каналах.
Вторичный дожиг происходит, в специально организованной, камере дожига.
Способы подачи вторичного воздуха в печь:
1.Подача вторичного воздуха через дверцу топки.
Наиболее часто встречающийся способ подачи вторичного воздуха в печь.
Многие современные печные дверцы имеют на своём корпусе специальные отверстия для прохода воздуха в топку. Обычно эти отверстия удобно закрываются шибером. Этим шибером регулируется количество подаваемого воздуха.
2. Подача вторичного воздуха через специальное отверстие в корпусе печи.
Достоинство этого способа в том, что можно сделать подачу точно в место скопления недогоревших веществ.
Сложность в том что определить, такое, волшебное место в печи непросто.
И самое большая сложность, это несоответствие дыры в печи с противопожарными нормами.
3. Подача вторичного воздуха через силому.
Силома это такой канал для прохода воздуха из поддувала печи в область подачи вторичного воздуха. Силома изготавливается из нержавеющей стали и устанавливается в печь с компенсационными зазорами для возможного расширения.
Устраивать подачу вторичного воздуха через силому это довольно техничное и современное решение в строительстве печей.
Для грамотного устройства силомы в печь важно понимать процессы горения в печи и последствия воздействия огня на материалы.
По факту, немногие печники используют этот способ, т.к. это довольно сложное мероприятие требующее чёткости проекта и хорошего качества материала силомы.
4. Подача вторичного воздуха по специальному кирпичному каналу внутри печи.
Хороший способ для подачи вторичного воздуха при условии достаточности места внутри печи.
У меня обычно не получается разместить внутри печи ещё один канал для вторичного воздуха.
Обычно печь проектируешь с максимальной мощностью в минимальном размере и для канала под воздух просто не остаётся места, но если вы не ограничены размерами тогда сделать канал для вторичного воздуха из кирпича будет хорошим решением.
Возможно есть и ещё какие то более экзотические способы для подачи вторичного воздуха в печь.
Печи с вторичным дожигом. Чистое и экологичное горение. Почему это так важно?
В конце 19 века во Франции Жан Батист Андре Годэн изобрел систему чистого горения или, как её еще называют, «технологию вторичного дожига». Это открытие основателя известной каминной династии и до нашего времени не претерпело никаких изменений. Несмотря на то, что изготовление дровяных каминов непрерывно развивается и все большее место занимают технические новшества, методика подводки кислорода в топку камина во время горения сохраняется и используется повсеместно. Она позволяет сжигать частицы не прогоревшего топлива, увеличивая КПД камина и сокращая выброс ядовитых продуктов горения во внешнюю среду.
Горение представляет собой взаимодействие дров и кислорода в виде химической реакции между топливом и окислителем.
Все это происходит при высокой температуре и сопровождается значительной выработкой тепла. Когда печь разжигают, в очаг поступает воздух из помещения, где расположена печь. Этот начальный воздух проходит через особые отверстия, которые регулируются, а несгоревшие частицы топлива и дым идут вверх и выводятся с помощью дефлектора через дымоход.
При недостаточном количестве кислорода в топке процесс горения идет не полностью, образуя вместо углекислого газа угарный, который не имеет ни цвета, ни запаха и чрезвычайно опасен для здоровья.
Важно! Забора воздуха из вне лучше осуществлять из улицы, используя для этого гофрошланги, которые подсоединяют к печам и каминам в специальных местах. Эта необходимость вызвана тем, что при заборе воздуха из помещения, где установлен очаг горения, самочувствие людей находящихся там может ухудшиться. Герметичность окон и дверей не позволяет пополнять уровень кислорода, необходимого в подобной ситуации.
Примерами каминов с системой вторичного дожига являются камины компаний ABX и Supra
Вторичный дожиг в печах что это?
Что такое вторичный дожиг?
В характеристиках некоторых котлов присутствует такая функция как «вторичная система дожига газов». У этой функции есть и другие называния:
Вторичный дожиг – это система вторичной подачи воздуха в камеру сгорания через отдельный канал воздуховода топки, которая создана для повышения КПД отопительного устройства, более экологического и чистого сжигания твердого топлива.
Система вторичного дожига применяется лишь по отношению к устройствам, работающим на твердых видах топлива — топливные специальные брикеты, уголь, дрова.
Отдельный канал воздуховода топки для подачи вторичного воздуха необходими вынести за пределы помещения.
Изготовители (или всё-таки продавцы в целях рекламы?) обещают, что данная функция способна увеличить эффективность используемого отопительного устройства примерно на 40%, количество дыма и веществ, выходящих в атмосферу, уменьшается практически на 50 – 60%, дымоход будет гораздо меньше засоряться, и производить его чистку от скопившейся сажи и креозота Вам понадобится намного реже.
Схематично топка с системой чистого горения выглядит так:
Поясним, для чего нужен вторичный дожиг. При работе твердотопливного котла выделяется газ, который частично сгорает и дает тепло, а частично, при недостатке кислорода, уходит в дымоход. Для его дожига с целью повышения КПД применяются различные способы сгорания.
Наиболее распространенный способ дожига дымовых газов — подача дополнительного воздуха в верхнюю часть топки через инжекторы. Но не все так просто. СО (тот самый печально известный угарный газ) реагирует с кислородом воздуха при температуре около 700 С, то есть в первую очередь требуется повысить температуру в топке. Для этого стенки котла должны обладать хорошей теплоизолирующей способностью, быть достаточно толстыми, двойными или футерованными шамотом специальным огнеупорным кирпичом. Кроме того, желательно подавать воздух прогретым хотя бы до 100°С. Если же подавать вторичный воздух над зоной горения и не создать при этом нужной температуры, то результат будет ещё хуже, чем если этот воздух не давать вообще, это будет просто балластный газ, которых охлаждает топку.
Есть и другой способ заставить дымовые газы гореть. Температура воспламенения СО понижается до 400-500°С в присутствии катализаторов — окислов некоторых металлов.
Устройство этой системы вторичного дожига бывает разным. Некоторые производители насверливают на задней стенки отверстия и сообщают о том, что топка обладает вторичным дожигом газов. Специалистам не составляет труда определить, работает эта система эффективно, либо очередная топка оснащена дешевой и бесполезной опцией. Дело в том, что воздух для дожига CO должен подаваться в топку хорошо подогретым. Серьезные производители часто прибегают к довольно сложным конструктивным решениям, чтобы воздух в камеру сгорания подавался в определенное место и в необходимых для эффективного сжигания пропорциях. В промышленных агрегатах такая система работает. При условии наличия электронного блока управления, катализатора, подачи в камеры дожига вторичного воздуха под давлением и высокой температуры. Вопрос в том, насколько эффективно она работает в бытовых топках.>
Существует довольно простой способ узнать, работает ли вторичный дожиг в той модели, которую вы выбираете, если в отопительном агрегате есть возможность визуального наблюдения за горением топлива. Достаточно взглянуть как реагирует пламя на различные регулировки. Если, прикрыв регулировки, вы видите лишь небольшое затухание огня на колосниках, а верх топочной камеры остается пустым, то система дожига газов не работает. В хороших топках, убрав подачу воздуха снизу на минимум, вы увидите, как пламя перемещается вверх. Оно визуально отделяется от дров. Именно так выглядит дожиг газов. И он возможен только благодаря грамотной подаче разогретого воздуха сверху.
Вторичный дожиг в печах что это?
г. Минск ул. Матусевича, 58
Двойной дожиг, он же вторичное или чистое горение — дополнительная функция современных моделей печей, обеспечивающая сгорание газов, образующихся в процессе прогорания твердого топлива. Соединяясь с содержащимся в воздухе кислородом, они образуют яркое и жаркое печное пламя.
Принцип работы печи двойного дожига
В печи с функцией двойного дожига особым образом сконструирована топка. В ней предусмотрена возможность дополнительного забора воздуха, распределения его по канальной системе, нагрева и подачи в камеру сгорания. Зачем нужна эта функция?
Не секрет, что древесина может прогорать не полностью по многим причинам. В зоне горения может быть недостаточно температуры или кислорода, воздушные потоки могут «пролетать» сквозь топочную камеру слишком быстро, да и сама древесина не всегда отвечает всем требованиям, предъявляемым к топливу высокого качества. В ней могут быть химические примеси, она бывает элементарно слишком отсыревшей. Из-за того, что древесина выгорает неполноценно, образуются такие неприятные соединения, как угарный газ, а также слои копоти и сажи.
Пошагово процесс вторичного сгорания происходит так:
Отличия оборудования чистого горения от обычного
Наличие функции двойного дожига улучшает характеристики и, соответственно, увеличивает стоимость отопительного оборудования. Недобросовестные продавцы могут попытаться продать неопытному покупателю изделие, созданное столь же нечестными производителями: действующей функции в нем не будет, но будет попытка имитировать ее наличие: клиент даже увидит отверстия в топке, якобы для подачи нагретого воздушного потока в топочную камеру.
Лучше приобретать столь дорогостоящее изделие в компании опытного человека, способного заметить обман. Или тщательно изучить отзывы о производителе желаемого товара и обращаться только к компаниям с безупречной репутацией.
Плюсы двойного дожига
По сравнению с обычными моделями печки с такой замечательной опцией имеют много плюсов. Они:
Вторичная подача воздуха или правильное дыхание печи
Правильная подача воздуха в печь считается одним из самых важных моментов теории и практики возведения отопительных печей. Для профессионалов печников кроме того этот вопрос является и вопросом постоянных поисков новых решений повышения коэффициента полезного действия, поскольку от того насколько правильно дышит печь зависит ее эффективность. Так 600-700 градусов процесс выделения летучих газов заметно увеличивается, но при этом для сгорания таких соединений требуются большое количество кислорода.
В обычной топке топливо сжигается при подаче кислорода из поддувала и проникает через неплотности в дверке топки. Но проблема такой печи заключается в том, что большое количество легких газов просто вылетает в дымоход. Решить проблему полного сгорания топлива может постройка колпаковой печи или печи с дополнительной камерой. Вторым путем получения максимального количество тепла является выполнение всех условий для проведения полной реакции окисления кислородом элементарных летучих элементов до получения конечных продуктов горения топлива – углекислой кислоты и водяного пара. Проще говоря, подача в зону сгорания летучих элементов кислорода для завершения цикла химических реакций. Этот прием называется вторичная подача воздуха.
Традиционная схема подачи воздуха в топку
Под традиционной подачей воздуха подразумевается самый распространенный способ подачи воздуха через нижнюю часть печи – поддувало. Это не только наиболее распространенный способ организации дыхания печи, но и не самый рациональный. Дело в том, что открывая задвижку летнего хода, когда в печи образуется самая мощная тяга, в трубу буквально улетучивается тепло из помещения, в котором растапливается печь. Естественно, что в помещение начинает заходить воздух снаружи, более холодный. В результате помещение быстро теряет температуру и охлаждается.
Другое дело, когда печь оснащена системой воздуховодов, например, забирающих кислород из подвала или напрямую с улицы. В таком случае, в помещении во время растопки температура не падает, но тяга при этом никоим образом не снижается.
Такая инновационная схема позволяет более эффективно отапливать помещение, существенно снизив теплопотери за счет снижения циркуляции атмосферного воздуха внутри него, но если печь не рассчитана на дожиг легких газов, достигнуть максимальной экономии все-таки не удастся.
Вторичный воздух в процессе горения
Идея обеспечения полного сгорания углеводородов в печи при помощи противоточной схемы построения стала популярна относительно недавно. На сегодняшний день она в полной мере нашла свое отражение в твердотопливных отопительных котлах. Но для металла использование такой схемы оказалось намного проще, а вот в кирпичных печах такой прием используется не всегда.
Догорание в кирпичной кладке
Хотя, пример финского закрытого камина может наглядно показать механизм использования вторичного воздуха для полного сгорания легких веществ в кирпичной кладке. Принципиально схема обычного и вторичного обеспечения кислородом топки и пространства для догорания газов отличается по нескольким параметрам:
Подача воздуха в печь на примере финского камина поможет правильно понять суть этой технологии. В отличие от обычной топки в камине нет поддувала – дрова горят на плите внизу топки. Прямая подача кислорода осуществляется через отверстия в дверце. Кстати, в конструкции дверцы имеются несколько уникальных элементов, главный из которых регулируемая решетка, через которую и происходит подача кислорода в топку.
Дополнительная камера сгорания
Второй элемент, который заслуживает отдельного внимания это дополнительная камера, в которой и происходит окончательное сгорание топлива. Она, как и положено, отделена от топливника каминным зубом, расположенным почти горизонтально. Второй вариант разделения топливника это катализаторная решетка, которая разогреваясь от температуры пламени в первичной топке, служит температурным катализатором для реакции во вторичной камере дожига.
А вот кислород в эту камеру попадает через туже дверку. Только если для топки предусмотрены сквозные отверстия, то во вторую камеру подача осуществляется через полости в металлической оправе стекол и между самими стеклами. Такой прием дает возможность разогреть воздух до необходимых 500-600 градусов с одной стороны, и обеспечить прозрачность стекла с другой, поскольку поток формируется таким образом, что он убирает копоть и сажу сразу в камеру сгорания легких газов.
Варианты устройства подачи вторичного воздуха
Подача воздуха в печь оснащенную камерой для дожигания легких газов может быть организована несколькими методами. Уже упоминавшийся, финский отопительный камин, оснащенный дверкой с отверстиями для подачи воздуха, решает проблему только при использовании фирменных комплектующих элементов. Ну а как поступить, если под рукой просто нет такой чудо дверки?
Самый простой и эффективный вариант устройства подачи вторичного воздуха предлагается в проектах печей использующих принцип колпака. Для того чтобы обеспечить прямой приток нагретого воздуха в процессе постройки в порядовых кладках формируются каналы идущие с уровня поддувала. Такой вариант дает возможность, используя обычные заслонки или герметичные дверки без дополнительных усилий проложить ход напрямую в камеру догорания газов. С точки зрения технологии строительства, это вполне реально, тем более учитывая высоту кладки и разницу температуры в зоне входа и в районе топки, где происходит основной нагрев, тяга будет отменной. Минус этого варианта в том, что не везде есть возможность реализовать такой проект.
Второй вариант, который все чаще находит свое применение у печников это прием, называемый сухой шов. Суть метода заключается в том, что в камеру подается воздух по мере нагревания топки. Между кирпичами кладки оставляется расстояние так называемый «сухой шов». В обычном состоянии через полости воздух циркулирует свободно. По мере нагревания топки, кирпичи нагреваются и расширяются, после чего небольшой промежуток сухого шва просто перекрывается расширившимися кирпичами. После того как закрывается проход воздух начинает искать новые пути проникновения в топку. После окончательного нагрева кирпичей воздух начинает поступать в камеру дожига в нагретом состоянии по специально выстроенным каналам.
Третий вариант организации подачи кислорода через кожух, выстроенный вокруг топки. Просто и одновременно эффективно. Правда такой проект требует дополнительных просчетов, поскольку каналы вокруг топки также формируются из шамотного кирпича.
Статья: Двойное горение. Вторичный дожиг дымовых газов
Здравствуйте, дорогие друзья!
Технология двойного горения. Вторичный дожиг дымовых газов – чистое горение.
Большинство современных каминов и печей оснащаются системой «двойного горения» или как еще её называют – «вторичный дожиг дымовых газов».
Если Вы ранее уже ознакомились с преимуществами этой замечательной технологии, то можно сразу выбрать печь-камин, варочную печь или печь с теплообменником из ассортимента нашего магазина. Если же Вы не до конца разобрались в технологии, или затрудняетесь с выбором и первый раз слышите об этом, то данная статья будет Вам крайне полезна, т.к. содержит очень полезную информацию.
Не смотря на то, что технология «двойного дожига» или «система чистого горения» (S.C.P.), была изобретена уже более 100 лет назад, она без особых изменений используется в настоящее время практически каждым серьезным каминным производителем.
Каминостроение за это время шагнуло далеко вперед, и современные дровяные камины оснащены техническими новшествами, суть метода двойного дожига не изменилась и состоит в том, что подводится дополнительная порция предварительно подогретого воздуха в топочную камеру работающего камина. Это приводит к воспламенению органических частиц содержащихся в дымовых газах, что не только увеличивает КПД камина, но и сокращает количество вредных веществ и токсичных газов выбрасываемых в атмосферу.
Последнее обстоятельство является очень важным, так как печи и автомобильный транспорт являются основными источниками загрязнения воздуха крупных городов, поэтому увеличение их количества необходимо компенсировать технологиями, уменьшающими их негативное влияние на экологию.

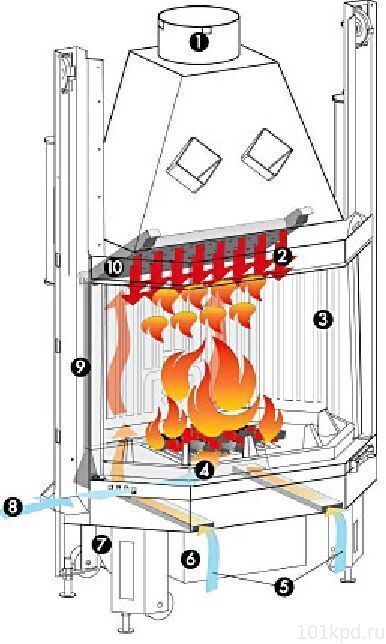

Рис.1. Схема горения и движения воздуха в камине
Горение проходящее в топке камина — химическая реакция окисления органических веществ топлива (дров) и окислителя (кислорода содержащегося в воздухе) при высоких температурах, сопровождаемая выделением большого количества тепла. В процессе горения образуются такие вещества как уголь, зола, пары воды, углекислый газ, и некоторые другие.
По причинам недостатка кислорода или температуры в зоне горения, увеличенной скорости прохождения воздуха сквозь зону горения, химических примесей и влажности топлива, а также других причин, приводящих к неполному сгоранию древесины, образуется копоть, сажа и угарный газ.
Сажа и копоть загрязняют стенки дымоходов и разрушают их, тем более в смеси с конденсатом образующемся в дымоходе, а угарный газ представляет реальную угрозу, как для людей, так и для окружающей среды. В рамках данной статьи мы не станем еще раз доказывать опасность последствий образования угарного газа и рассмотрим это и отдельной статье.
На содержание же копоти, сажи и угарного газа мы можем повлиять регулировкой интенсивности горения и подачей воздуха для догорания данных веществ.
При розжиге и горении печи воздух помещения, так называемый первичный воздух, попадает в топку через специальные приточные отверстия с регулировкой (Рис.1 поз. 4), и поддерживает горение. Интенсивность горения регулируется непосредственно притоком первичного воздуха.
При сгорании топлива в зоне колосниковой решетки или пода, в дымовых газах, ещё содержится много мелких частиц органических веществ не полностью сгоревшего топлива. Они поднимаются в верхнюю часть топливника, по направлению к дымоходу, где, в зоне дефлектора, разогреваются до высоких температур, после чего удаляются через дымоход в атмосферу(Рис.1 поз. 1).
Если в процессе горения в топку подавалось недостаточное количество кислорода, то сгорание будет неполным и в дыме вместо углекислого газа (СО2) будет образовываться опасный для здоровья угарный газ (CO). Подробнее об угарном газе читайте здесь.
Неполное сгорание топлива можно определить по цвету дыма, выходящего через дымовую трубу. В случае полного горения дым будет прозрачным. Черный цвет дыма появляется при не достаточной температуре сжигания и большой влажности дров. Серо-белый дым – говорит о недостатке притока воздуха. Белый – нормальное горение.
Чтобы исключить риски, связанные с неполным горением, применяется технология «двойного дожига», когда в камин, через каналы притока вторичного воздуха, подается дополнительный кислород воздуха. Чаще всего вторичный воздух (Рис.1 поз. 5)., проходя по каналам расположенным между стенками корпуса и раскаленной топочной камерой, нагревается, после чего попадает в камеру сгорания через специальные отверстия. (Рис.1 поз. 10). При смешивании подогретый вторичный воздух с отходящими газами и контакте с раскаленными поверхностями топки, происходит вторичное воспламенение (Рис.1 поз. 2). (визуально это напоминает огненный дождь) и сжигается находящаяся в топке взвесь несгоревшего топлива и окись углерода (СО).
Таким образом, технология «двойного дожига» не только минимизирует опасность отравления человека угарным газом, но и значительно увеличивает тепловую эффективность камина, также сокращая и расход топлива.
Следует отметить, что забор воздуха (Рис.1 поз. 8) для процесса горения из помещения, где установлен камин, может сказаться на самочувствии находящихся там людей, особенно при герметично закрывающихся окнах и дверях. Поэтому многие производители рекомендуют производить забор воздуха для горения извне, используя металлические воздуховоды, подсоединяемые к печам в предназначенных для этого местах (Рис.1 поз. 7).
При установке соединительной трубы важно помнить, что если забор воздуха производится не с улицы, а из смежного помещения, то им не может быть гараж или котельная, т.к. это может спровоцировать обратную тягу в дымоходе.
С уважением, Алексей Телегин.
