Высокочастотный поджиг дуги плазмореза что это

Разновидности аппаратов плазменной резки

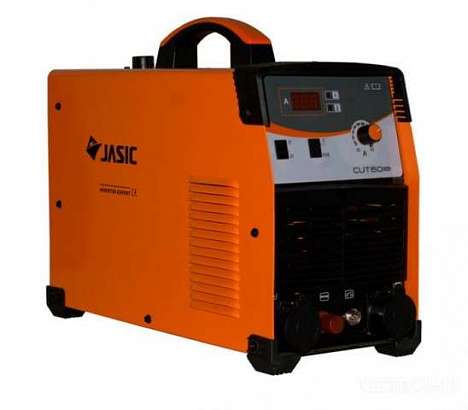

Аппараты для плазменной резки заслуженно пользуются большой популярностью как среди профессионалов, так и среди домашних мастеров. С помощью плазменных резаков можно работать почти с любыми металлами или иными материалами, проводящими электричество. Подробнее здесь: https://jasic.ua/category/svarochnoe-oborydovanie/apparaty-dlya-plazmennoy-rezki.

Как же происходит сам процесс плазменной резки? В сопло аппарата под давлением подается инертное вещество, которое, проходя через горелку, превращается в высокотемпературную плазму.

Благодаря такой технологии аппараты для плазменной резки хорошо справляются с тугоплавкими и цветными металлами, с черными металлами и многими другими видами материалов.

Основной критерий для выбора аппарата плазменной резки — это толщина металла, которую он способен прорезать. Обычно этот параметр указывается относительно стали, но изредка встречается и обозначение для нержавейки.

Также аппараты плазменной резки различаются по способам поджига дуги. Существует три вида:

Поджиг пилотной дугой. В аппаратах такого типа вначале начинает работать дуга низкой мощности, которая расположена на втором контуре. Далее, с помощью подачи сжатого воздуха дуга перебрасывается на разрезаемый материал, где и замыкает главный контур. Такие аппараты лучше всего подойдут для работ с различными металлическими сетками и решетками.

Поджиг высокой частотностью. В данных аппаратах дуга возникает во время элктроразряда между плазмотроном и обрабатываемым материалом. Эти аппараты довольно универсальны и наиболее часто встречаются на рынке.

Поджиг при контакте. Во время него плазменная дуга появляется при непосредственном прикосновении к обрабатываемому материалу. Это бюджетное решение, чаще всего оно встречается на аппаратах с маленькой силой тока. При контактном поджиге детали плазмотрона быстро изнашиваются. Сегодня эта технология используется всё реже.

Какие же преимущества есть у аппаратов плазменной резки?

В первую очередь, это высочайшая точность работ. Даже неопытный мастер сможет разрезать металл без наплывов на краях.

Аппараты плазменной резки являются весьма безопасными. Риск возникновения пожара при их использовании сводится к минимуму. Достаточно лишь обеспечить отсутствие взыроопасных и легковоспламеняемых веществ.

При плазменной резке полностью отсутствует деформация материала.

Единственным недостатком аппаратов для плазменной резки является их высокая цена.

Источник

Плазморез: принцип работы, как выбрать, лучшие модели

Не все металлы можно резать газо-кислородным пламенем. Если Вам необходимо работать с нержавейкой, медью или алюминием, то понадобится плазморез. Даже при крое черных металлов этот аппарат оставляет меньше капель шлака, а сам рез гораздо тоньше, что сокращает последующую обработку и экономит материалы. Подробное описание устройства оборудования и рейтинг лучших моделей помогут вам разобраться, как выбрать плазморез для разных сфер применения.

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Устройство и принцип работы плазмореза

Оборудование для плазменной резки состоит из:

Источником питания выступает инвертор, выдающий постоянный ток, который до этого был преобразован несколько раз с повышением частоты. Для подключения необходимо 220 или 380 V, в зависимости от характеристик прибора. На выходе аппарат выдает напряжение до 400 V и силу тока от 25 до 125 А. Горелка в таком оборудовании называется плазмотроном. На ней есть сопло и кнопка для запуска питания. Плазмотрон бывает ручной или автоматического типа на кронштейне с рельсами.

Составные элементы плазмореза.

Устройство плазмотрона.

Принцип работы плазмореза заключается в возбуждении электрической дуги, в которую подается сжатый воздух. От нагрева он переходит в плазму, которой осуществляется резка всех видов металлов и даже керамики. Температура плазмы составляет около 20000 градусов, что превосходит показатель кислородной резки в 6 раз.

Еще плазма обладает высокой скоростью иссечения 1500 м/с, которой нет у газо-кислородного пламени, режущего за счет давления в 10 атм. из баллона. Такие характеристики дуги обеспечивают чистый рез, узкую кромку и минимум шлака на обратной стороне детали.

Для резки плазмотроном в оборудовании осуществляются следующие процессы:

1. Источник тока подает напряжение на катод и анод, расположенные в сопле плазмотрона. Между ними возникает электрическая дуга. Одновременно от компрессора поступает сжатый воздух, пропущенный через фильтр-осушитель. Воздух, проходя через дугу, ионизируется и превращается в плазму. Эта дуга называется дежурной и горит только на плазмотроне.

Работа плазменной горелки.

2. Затем сварщик подносит горелку к заготовке. Благодаря кабелю массы, несущему положительный заряд и подключенному к изделию, дуга замыкается на материале. Дежурная дуга становится режущей. Сварщик управляет горелкой и ведет резку по намеченному контуру. Длину плазмы и ширину можно регулировать силой тока и диаметрами устанавливаемых сопел.

3. Когда резка выполнена, сварщик убирает горелку от изделия и снова горит дежурная дуга. Отпуская кнопку, она гасится и еще какое-то время подается воздух для охлаждения сопла.

Схема работы плазмореза.

Сфера применения, плюсы и минусы плазменной резки

Оборудование для плазменной резки металлов используется на заводах и в частных мастерских. С его помощью ведется крой листового железа с толщиной от 1 до 100 мм (зависит от мощности аппарата). Плазмой можно вырезать сложные узоры, прожигать отверстия, срезать кромку. Последующие заготовки используются для приваривания к другим конструкциям или подвергаются токарной обработке, штамповке. В отличие от кислородного пламени, плазма режет все виды металлов и керамику, поэтому ее функционал и зона применения шире.

Чтобы определиться, нужен ли Вам плазморез, рассмотрите преимущества и недостатки такого оборудования.

К главным плюсам этого метода кроя относятся:

Высокая скорость реза

Благодаря температуре 20000 градусов плазморезом можно кроить заготовки гораздо быстрее, чем другими методами. Например, лист с сечением 25 мм получится резать на скорости 1000 мм/мин.

Быстрый сквозной прожиг

Если требуется начать резку не с края листа, а в центре, то плазма прожжет толщину 15 мм за 2 с, а газопламенному резаку потребуется на это около 30 с.

Минимальный нагрев соседних участков

Плазма точечно воздействует на металл, не нагревая поверхность вокруг. Это снижает количество деформаций и позволяет держаться за крупные заготовки руками в перчатках, поворачивая их по необходимости.

Высокое качество реза

После плазмы почти не остается потекших капель шлака на обратной стороне заготовки. Кромки содержат минимум рельефности, поэтому не нуждаются в обработке — сразу можно производить последующую сварку конструкций. Если требуется порезать тонкие листы 1-2 мм, то их можно сгруппировать друг на друге и выполнить все за один раз — заготовки не прилипнут между собой на краях.

Пример металла разрезанного плазморезом.

Безопасность

В этом оборудовании не используются горючие газы. Применение сжатого воздуха или инертных газов делает процесс более безопасным — взрыва точно не будет, как в случае обратного удара пламени в кислородном резаке.

Простота использования

В отличие от газопламенной резки, здесь не нужно настраивать подачу по-отдельности горючего газа и кислорода, а затем регулировать еще и струю режущего кислорода. Все включается одной кнопкой и доступно для быстрого освоения даже новичку.

Возможность автоматизации

Плазморез легко доукомплектовать кронштейном (портальный или консольный тип), чтобы он автоматически передвигался над изделием. Управление ведется с ЧПУ. В нем оператор задает конфигурацию и скорость кроя, одновременно один человек может следить за процессами на пяти установках.

Минимум подготовки перед процессом

Плазма способна кроить любой металл без предварительной очистки от грязи или ржавчины. При работе нет разбрызгивания металла и воздушных хлопков.

Но у этого метода резки есть и недостатки, которые нужно знать, чтобы грамотно выбрать плазморез и не разочароваться.

Вот самые основные минусы аппаратов и самого метода:

Смотрите на что способен плазморез:

Виды плазморезов

Понимая принцип работы плазмореза и его устройство, рассмотрим разновидности оборудования. Это поможет определиться с деталями выбора под конкретные задачи на производстве.

Плазморезы по типу резки

Плазморезы бывают ручными и автоматическими. Это важно учесть при выборе, чтобы оборудование подходило под предстоящие процессы.

Плазморезы для ручной резки

Применяются для работы с небольшими сечениями 1-10 мм. Это актуально для гаража и небольшой мастерской, где изготавливаются двери, ворота, калитки, мангалы. Им удобно прорезать скважины, вырезы под замки и петли, кроить заготовки под полотна и гнутые короба. Оборудование подороже способно прорезать 10-30 мм.

Это расширяет сферу использования и подходит для вырезания заготовок под последующую механическую обработку на производстве (изготовление фланцев, валов, порезка труб и т. д.). Такие установки мобильны и удобны.

Плазморез для ручной резки.

Плазморез для автоматической резки

Используются с режущими головками, перемещаемыми на кронштейнах портального или консольного типа. Управляются с ЧПУ. Могут одновременно вести резку сразу 2-4 головками. Подходят для кроя деталей, габаритами от 1х1 до 3х30 м. Нуждаются в достаточном месте и сложны при транспортировке.

Станок для плазменной резки.

Плазморезы по типу используемого газа

Для работы плазмореза необходим воздух, чтобы ионизироваться в электрической дуге. Здесь различаются два типа оборудования:

Плазморезы на сжатом воздухе

Бытовой и полупрофессиональный класс. Стоят дешевле, просты в управлении (регулируется только сила тока), универсальны. Совсем маленькие аппараты рассчитаны на крой сечения до 10 мм. Более мощные справятся с 12-25 мм. Главным плюсом является недорогое обслуживание (цена сопел, единоразовая покупка компрессора). В последствии ничего дорогостоящего докупать не придется.

Плазморезы на аргоне, кислороде, азоте или их смесях

Применяются на крупных станках по плазменной резке. Нуждаются в продолжительных настройках, зато способны выполнять рез быстрее, точнее и сложнее. Необходимо регулярно тратиться на закупку баллонов с газом. Такой тип подходит для крупных предприятий с большим объемом выпускаемой продукции.

Станок для плазменной резки на аргоне.

Плазморезы по типу поджига дуги

Еще плазморезы делятся по способу возбуждения электрической дуги:

Плазморезы по типу охлаждения

Воздушное

Применяется в бытовых и полупрофессиональны моделях. Тепло с горелки удаляется естественным путем в окружающий воздух. Внутри каналы остужаются благодаря подаче кислорода или инертного газа. В самом корпусе расположен вентилятор, обдувающий трансформатор и выпрямляющий блок. При работе потребуются периодические перерывы, чтобы не расплавить сопло.

Плазморез с воздушным охлаждением.

Жидкостное

Используется на промышленных версиях оборудования. В плазмотроне есть каналы, по котором, при помощи водяного насоса, циркулирует дистиллированная вода с этиловым спиртом. Это быстро забирает тепло и позволяет работать аппаратом без перерывов. Подходит для объемных задач или эксплуатации установки в две смены.

Как выбрать плазморез

При выборе плазмореза нужно учесть несколько ключевых характеристик.

Толщина разрезаемого металла

Этот параметр напрямую зависит от силы тока (количества ампер), вырабатываемой инвертором. Если Вам требуется резать черный металл, то на каждый 1 мм толщины понадобиться 4 А мощности. Например, чтобы кроить листовое железо 7 мм, ищите аппарат с силой тока не менее 30 А. Для цветных сплавов расчетное значение 1 мм=1.5 А.

Существует еще понятие чистового реза и максимального. Например, первое значение в характеристиках может быть 12 мм, а второе — 18 мм. Это означает, что при толщине до 12 мм вообще не понадобится последующая механическая обработка. Лучше брать плазморез с запасом по мощности, чтобы он не работал постоянно в полную силу. Это продлит его ресурс.

Продолжительность включения

Подразумевает, как долго аппарат сможет работать без перерыва. Зависит от мощности и типа охлаждения. Для гаража и небольшой мастерской подойдут установки с ПВ 40%. Для производства, где часто требуется плазменная резка заготовок, выбирайте ПВ 60-80%.

Необходимая мощность компрессора

Чтобы плазменная резка была качественной, необходима стабильная подача воздуха от компрессора. Его производительность должна быть на 20-30% выше, чем требуется по паспорту инвертора. Покупайте компрессор с фильтром-осушителем и маслоотделителем, чтобы примеси не влияли на качество плазмы.

Длина шлангпакета

У плазмотрона длина кабелей может быть 1.5-8 м. При выборе учитывайте, с какими по габаритам конструкциями Вам придется работать. Чем короче шлангпакет, тем чаще придется переставлять аппарат. Но если он требуется для выреза небольших деталей над столом, то можно сэкономить и купить плазмотрон с коротким кабелем.

Видео. Как выбрать плазморез

Лучшие плазморезы

Изучив характеристики оборудования и советы по выбору, перейдем к рейтингу лучших плазморезов, основанному на отзывах сварщиков. Возможно, здесь Вы найдете подходящий для себя аппарат и отправитесь в магазин за уже конкретным товаром.

Aurora PRO AIRHOLD 42 Mosfet

Возглавил рейтинг аппарат плазменной резки с доступной ценой. Его габариты составляют 40х16х30 см. Он работает от однофазной сети 220 В и потребляет 6.6 кВт. Максимальная сила тока 40 А разрешает резать без последующей зачистки толщину до 12 мм. ПВ на максимуме до 60%. Инвертор подходит для кроя чугуна, легированной и углеродистой стали, меди. Для поджига необходимо коснуться соплом о поверхность детали. Весит оборудование 9 кг, поэтому его не сложно транспортировать.

Плюсы Aurora PRO AIRHOLD 42 Mosfet 16337

Минусы Aurora PRO AIRHOLD 42 Mosfet 16337

BRIMA CUT-40

Еще один профессиональный плазморез в рейтинге по доступной цене. Имеет максимальную силу тока 40 А, чего хватает для чистого реза 12 мм. Относится к полупрофессиональному классу. Питается от 220 В с потреблением мощности 5 кВт. По паспорту требуется производительность компрессора 170 литров воздуха в минуту. ПВ на максимуме достигает 60%. Чтобы возбудить дугу, потребуется касание по изделию. Хранить и перевозить инвертор не сложно ввиду габаритов 44х16х31 см. В аппарате применяется воздушный тип охлаждения. На корпусе имеются многочисленные отверстия и встроен вентилятор.

Минусы BRIMA CUT-40

Вывод. Этот плазморез обладает очень компактным плазмотроном. Если Вам нужно демонтировать металлические конструкции и подлазить в узкие места для среза стоек, полок или других элементов, то эта горелка подойдет. Головка оснащена коротким керамическим соплом с наклоном 100 градусов. Держать резак удобно.

Ресанта ИПР 40

Далее в рейтинге товар от латвийского бренда, собираемый в Китае. Плазморез инверторного типа выполнен в стальном корпусе и снабжен воздушным охлаждением. На переднюю сторону вынесен манометр, благодаря чему сварщику не требуется смотреть за показателями на компрессоре. На плазмотроне есть мягкий зажим, облегчающий удержание кнопки пуска в нажатом состоянии при долгих резах. Прибор питается от однофазной сети и выдает до 40 А. ПВ при этом разрешено 35%. Потребуется давление 5000 бар для качественного кроя. Толщина чистого реза составляет 12 мм.

Плюсы Ресанта ИПР 40

Минусы Ресанта ИПР 40

Вывод. Этот плазморез отличается функцией включения/выключения дуги с интервалом 5 секунд. Такой режим пригодится для быстрой резки сетки. Сварщику не нужно часто нажимать на кнопку, что экономит ее ресурс. Скорость резки подобных материалов прерывистой дугой значительно выше, чем если бы приходилось поджигать ее каждый раз, попадая по тонким прутикам сетки.

BlueWeld Prestige Plasma 54 Kompressor

Продолжает рейтинг товар от итальянского бренда. Плазморез имеет диапазон силы тока 7-40 А и способен чисто резать сечение металла до 10 мм. Он потребляет 4.5 кВт, но сварщики в отзывах делятся, что аппарат сможет функционировать даже от генератора с производительностью 3 кВт. Весит источник питания 16 кг. Длина кабеля плазмотрона — 4м. Работает агрегат не очень шумно и легко транспортируется. На приборной панели есть индикация массы, сети и перегрева.

Плюсы BlueWeld Prestige Plasma 54 Kompressor 815725

Минусы BlueWeld Prestige Plasma 54 Kompressor 815725

Вывод. Особенность этого плазмореза видна уже из названия. В него встроен компрессор, рассчитанный специально под дугу. Купив его, Вы получаете все необходимое в одном корпусе для плазменной резки. Это упрощает транспортировку и пригодится при мобильном образе работы (выездные бригады по монтажу/демонтажу на месте, строительство металлоконструкций). С ним даже получится отрезать что-то на высоте, ведь за собой не нужно тащить отдельно компрессор или длинный шланг.

Сварог REAL CUT 45 L207

Завершает рейтинг модель от производителя «Сварог». Это качественный аппарат для плазменной резки с мощностью 4.3 кВт, выдающий 20-45 А. Для оптимальной работы достаточно компрессора, вырабатывающего 100 л воздуха в минуту. В инверторе используется давление 4 бар для ионизации дуги. Максимальное сечение металла для чистого реза допустимо 12 мм, но сварщики в отзывах делятся, что им получится прорезать и 15 мм. Товар укомплектован плазмотроном с рукавом 5 м и кабелем массы 3 м.

Плюсы Сварог REAL CUT 45 L207 93557

Минусы Сварог REAL CUT 45 L207 93557

Вывод. У этого плазмореза есть две особенности: малый вес по отношению к мощности. Масса аппарата составляет 8 кг, что пригодится при частой перевозке с объекта на объект. Есть и более легкие модели, но здесь максимальная сила тока 45 А, чем могут похвастаться далеко не все компактные плазморезы. Это лучший аппарат для стройки.

Источник

Плазморез: строение, принцип работы, выбор аппарата

Содержание:

Плазморезы — оборудование, предназначенное для резки металла с помощью плазмы. Область использования плазморезов довольно широка. Они используются в металлообрабатывающей промышленности для точного раскроя металлических листов, фигурной резки, обработки литых деталей и пр. Резка металла — одна из наиболее часто требуемых процедур при его обработке. Технологии, которые используются в плазморезе, позволяют проводить резку быстро и качественно.

При разрезании металла плазморезом используется очень горячая плазма, которая под давлением выходит из аппарата. Она может формироваться из обычного воздуха или из специального газа — кислорода, аргона, азота.

Плазморез состоит из нескольких элементов:

Как работает плазморез

Понять основные принципы работы плазмореза можно познакомившись с технологией плазменной резки. Мы начнем с того, что рассмотрим понятие плазмы. Плазма — сильно нагретый ионизированный воздух или газ, электропроводность которого сравнима с электропроводностью металла. Это позволяет ему выступать проводником дуги.

Резка плазморезом подразумевает использование газоэлектрической горелки, которая использует обыкновенную сварочную дугу. Чтобы обеспечить необходимые условия для ее возникновения, нужно выполнить следующие действия:

В результате выполнения этой последовательности между вольфрамовым стержнем и соплом возникает электродуга. Сжатый воздух, поступающий из компрессора или баллона, создает в сопле высокое давление, а при взаимодействии с электродугой он переходит в состояние плазмы. Её температура может достигать 30 000°С и даже выше. Это позволяет с легкостью резать металл. Одна из особенностей плазмы — электропроводность не хуже, чем у металла. Скорость плазменного потока составляет 2-3 метра в секунду.

Во время работы с плазморезом металл расплавляется под воздействием высокотемпературной плазмы.При этом возникает небольшая окалина, которую тут же сдувает поток сжатого воздуха. Чем уже диаметр сопла, тем больше будет давление и тем быстрее будет разрезаться металл. Чтобы сформировать электродугу высокого качества, используют тангенциальную или вихревую подачу газа/воздуха.

Значительное преимущество того, как плазморез режет металл, состоит в том, что в процессе работы металл нагревается локально и не деформируется.

Виды плазморезов

По типу резки:

По типу используемого газа:

По типу поджига дуги:

По типу охлаждения:

Какой плазморез выбрать?

Чтобы понять, как правильно выбрать плазморез, который будет подходить для решения ваших задач, нужно разобраться с несколькими критериями выбора.

Выбор плазмореза по техническим характеристикам

Тип металла и его толщина

Чтобы разрезать цветной металл, потребуется сила тока, в 1,5 раза превышающая значение необходимого тока для той же толщины черного металла:

Рабочий цикл

В технических характеристиках каждого плазмореза при покупке указывается максимальная продолжительность работы без перерыва. Если необходимо работать подолгу (продолжительность включения от 80%), то необходимо выбрать мощную модель.

Моменты, которые нужно учитывать при выборе

Часто задаваемые вопросы о плазморезах

Чем плазморез лучше газового резака?

При работе плазморезом, в отличие от использования газовой горелки, на металле не образуется большое количество наплывов, окислов и окалин, рез выходит более чистым. Плазморез также способен резать более толстый металл, чем газовый резак, и работать с цветными металлами.

Чем плазморез отличается от сварочного аппарата?

В сварочном аппарате не используется сжатый воздух для образования плазмы. В результате, металл плавится, но не выдувается из области обработки. Это позволяет образовать сварочную ванну. А вот при работе плазморезом струя плазмы под высоким давлением режет металл. Таким образом, действие плазмореза противоположно действию сварочного аппарата.

Какую толщину металла может разрезать плазморез?

Это зависит от силы тока, с которой может работать аппарат. При резке черного металла показатель составляет 4 А на 1 мм, а при резке цветных (медь, алюминий и т.п.) — 6 А на 1 мм. То есть, плазморез с силой тока 60 А сможет разрезать 15 мм черного металла или 10 — цветного.
