Особенности устройства и нюансы применения метроштока
Для измерения уровня наполненности резервуара нефтепродуктом применяются различные устройства. Без таких приспособлений невозможно организовать полноценную работу предприятий, сфера деятельности которых связана с перевозкой, транспортировкой и хранением различных горючих жидкостей. К важным измерительным приборам причисляют и метрошток для нефтепродуктов. Его основная функция – определение уровня наполнения ёмкостей (как стационарного, так и транспортного типа) горючими и другими жидкостями.
Технические особенности
Метрошток представляет собой профиль, созданный из стали или алюминиевого сплава, различного сечения: на рынке высоким спросом пользуются как круглые, так и П-образные (тавровые) изделия.
Материал характеризуется рядом преимущественных эксплуатационных характеристик:

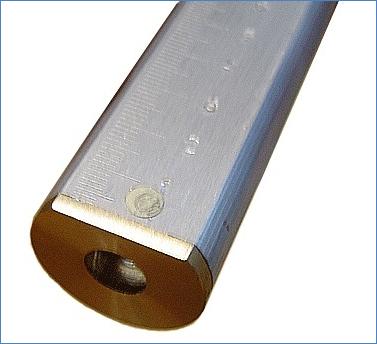

Каждый метрошток на самом конце имеет наконечник, изготовленный из латунного сплава. Установка латунного наконечника осуществляется в целях пожаробезопасности. Основная функция последнего – предотвращение искрообразования при контакте устройства с корпусом резервуара. Ведь топливо представляет собой горючую смесь, которая вспыхивает от любой искорки. Латунный наконечник, как, впрочем, и большинство деталей, подвержен механическому износу. Поэтому важно следить за уровнем истирания изделия и вовремя осуществить замену.
Для удобства использования на противоположном конце измерительного прибора предусмотрена установка эргономичной рукоятки.
Виды устройств
Метрошток выпускается длиной от двух до шести с половиной метров. Риски на поверхность изделия наносятся методом механической накатки. Благодаря такой технологии исключается вероятность стирания или нечёткость делений. Шкала прибора имеет следующие интервалы:
Аббревиатура измерительного устройства – МШС. Прибор может иметь различное количество звеньев. Итак, выделяют следующие виды инструмента:
Метрошток «работает» по механическому принципу. Корпус измерительного устройства не скользит в руке, благодаря чему обеспечивается высокий уровень комфорта в процессе применения.
Нюансы эксплуатации и особенности хранения
Прибор перед использованием обрабатывается специальной пастой, которая при контакте с нефтепродуктом меняет свой оттенок на красный. Устройство опускается в резервуар латунным наконечником на дно. Для более точного замера уровня нефтепродуктов в ёмкости не следует резко вытягивать прибор, а нужно подождать некоторое время (для дизтоплива – примерно 20 с, для бензина – до 10 с). Определить уровень жидкости в стационарном или транспортном резервуаре не составит особого труда – замеряется нужный показатель по месту раздела цветной пасты на мерном инструменте.

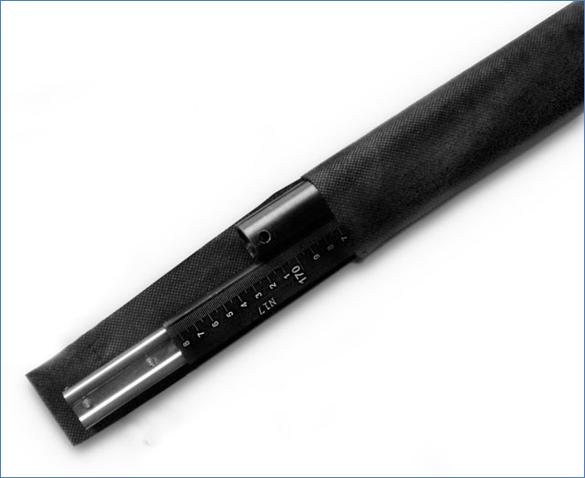

Метрошток следует хранить в специально отведённых местах в водонепроницаемом пенале.
Выбор поставщика измерительного оборудования
Сегодня на рынке представлены метроштоки в широком ассортименте. Но прежде чем заказать измерительный прибор, следует обратить внимание на качество его изготовления. Компания «Винсо СВ» реализует метроштоки, к преимущественным характеристикам которых причисляют:
К продаже представлена сертифицированная продукция, отвечающая требованиям ГОСТ. Метроштоки упаковываются в водонепроницаемый чехол и поставляются с паспортом качества. Стоимость измерительного прибора обусловлена его длиной и количеством звеньев. Инструмент поставляется в разобранном виде.
© 1997—2016 ООО Компания «АвтоСреда»
Использование материалов разрешено
только при наличии активных ссылок на источник.
Для детей старше 16 лет.
Технические характеристики и особенности использования метроштока
Одним из обязательных измерительных инструментов является прибор, именуемый как метрошток для нефтепродуктов. Его используют для определения уровня горючей жидкости в стационарных и транспортных ёмкостях небольшой глубины.
Метрошток представляет собой длинный металлический стержень, изготовленный из алюминиевого сплава, на который нанесена шкала с миллиметровыми, сантиметровыми и метровыми интервалами. Аббревиатура измерительного прибора, выполненного из такого материала, – МШС. Это самый популярный на рынке метрологический инструмент. Помимо МШС, существуют ещё два типа метроштоков с аббревиатурой: МШТм – изготовлен из нержавеющей стали, предназначен для работы в агрессивной среде, и МША-А – состоит из трёх разделяемых секций, общая длина которых составляет от 3,3 до 4,3 м.
Сечение профиля может быть двух видов:
Риски на поверхность изделия наносятся методом механической накатки, поэтому со временем они не стираются. В конструкции метроштока МШС выделяют:
Метрошток МШС выпускается с разным количеством звеньев: с двумя (МШС-3,5, МШС-4,0, МШС-4,5) и тремя (МШС-5,5). При необходимости, по желанию клиента, количество последних может быть изменено. Звенья между собой надёжно скрепляются при помощи двух соединительных планок или специальной втулки.
Метрошток «работает» по механическому принципу. Он опускается в проверяемый резервуар на определённое время (для бензина – до 10 с, для дизтоплива – до 20 с). Метроштоки, изготовленные из стали, перед погружением в ёмкость обрабатываются специальной пастой, которая при контакте с горючей жидкостью меняет свой окрас на красный. Для чего это делается? Дело в том, что светлый металл затрудняет считывание показателей. Паста позволяет быстро определить границу между сухой и влажной средой при любом освещении.
Акцент на качество
Компания «Винсо ВС» реализует метроштоки, технические характеристики которых соответствуют требованиям ГОСТ. Измерительные устройства упаковываются в водонепроницаемый пенал и поставляются с паспортом качества. К преимущественным характеристикам реализуемого метрологического оборудования причисляют:
Инструменты поставляются в разобранном виде. Компания «Винсо СВ» предоставляет гарантию на метрологическое оборудование.
Метрошток для нефтепродуктов и нефти: применение, виды
Описание
Метроштоки МШС предназначены для измерения уровня нефтепродуктов и других неагрессивных жидкостей, находящихся в горизонтальных резервуарах транспортных и стационарных ёмкостях. В основном применяются на предприятиях, специализирующихся на транспортировке, хранении и реализации нефти.
Технические особенности
Метрошток представляет собой профиль, созданный из стали или алюминиевого сплава, различного сечения: на рынке высоким спросом пользуются как круглые, так и П-образные (тавровые) изделия.
Материал характеризуется рядом преимущественных эксплуатационных характеристик:
Каждый метрошток на самом конце имеет наконечник, изготовленный из латунного сплава. Установка латунного наконечника осуществляется в целях пожаробезопасности. Основная функция последнего – предотвращение искрообразования при контакте устройства с корпусом резервуара. Ведь топливо представляет собой горючую смесь, которая вспыхивает от любой искорки. Латунный наконечник, как, впрочем, и большинство деталей, подвержен механическому износу. Поэтому важно следить за уровнем истирания изделия и вовремя осуществить замену.
Для удобства использования на противоположном конце измерительного прибора предусмотрена установка эргономичной рукоятки.
Принцип действия прибора
Виды метрштоков
Эти приборы бывают двух видов, принципиально отличающихся друг от друга по принципу своего действия:
Механический вид этого измерителя является стержнем с нанесенными на него делениями с шагом в один миллиметр. Этот стержень погружается в проверяемую емкость примерно на одну минуту, а затем извлекается из неё для определения уровня жидкости. У метрштоков, сделанных из стали, есть одна особенность: перед их применением на них наносят тонким слоем специальную пасту, которая после извлечения прибора из нефтепродукта меняет свой цвет на месте, где проходит граница двух разных сред. Т
акая паста нужна потому, что светлый цвет стали затрудняет считывание показаний. Черные метрштоки этого недостатка лишены, и перед использованием из стержень пастой не смазывают, поскольку на их шкале и без неё отлично виден переход между влажной и сухой средой. Нанесенные на шкалу черного измерителя белые деления, практически при любом освещении, хорошо видны.
Такие механические устройства могут быть как цельными, так и разъемными. Второй вариант предпочтительнее, поскольку дает возможность заменять либо сломанные, либо потерявшие в процессе своей эксплуатации детали, а также позволяет удлинять стержень метроштока.
Основными типами механических метрштоков, выпускаемыми в нашей стране, являются:
Электронные метрштоки являются более сложными средствами измерения. Их конструкция состоит из штанги для проведения замеров и операторского пульта, которые связаны между собой с помощью либо проводного, либо беспроводного канала. Главным преимуществом таких измерителей перед механическими видами заключается в том, что с их помощью можно автоматически измерять уровни подтоварной воды и нефтепродуктов.
Вследствие того, что электронные метроштоки используются во взрывоопасных условиях, к ним предъявляются повышенные требования, касающиеся их искро- и взрывобезопасности. Выполнение этих требований безопасности делает такие уровнемеры гораздо дороже их механических аналогов.
Среди отечественных электронных метрштоков наиболее распространены следующие марки:
| 1 | ЭМ-0301 – оснащен датчиками температуры, значительно повышающими точность измерений вследствие учета термокомпенсации; имеет высокий уровень взрывозащиты; источник питания этого прибора расположен в его съемной ручке, которая выполняется с высоким уровнем искрозащиты |
| 2 | ЭММШ – с его помощью можно измерять уровень и определять границу раздела жидких сред и воды одновременно; индикация подтоварной воды с помощью ЭММШ возможна без использования водочувствительной пасты, причем в самых различных и сложных условиях (в любое время и в любую погоду); устройство снабжено световой индикацией; питание – две батарейки типа ААА |
Метроштоки являются популярными измерительными средствами вследствие простоты своего применения, высокой точности и дешевизны. В настоящее время их широко используют при выполнения замеров в емкостях небольшой глубины.
Нюансы эксплуатации и особенности хранения
Прибор перед использованием обрабатывается специальной пастой, которая при контакте с нефтепродуктом меняет свой оттенок на красный. Устройство опускается в резервуар латунным наконечником на дно. Для более точного замера уровня нефтепродуктов в ёмкости не следует резко вытягивать прибор, а нужно подождать некоторое время (для дизтоплива – примерно 20 с, для бензина – до 10 с). Определить уровень жидкости в стационарном или транспортном резервуаре не составит особого труда – замеряется нужный показатель по месту раздела цветной пасты на мерном инструменте. Метрошток следует хранить в специально отведённых местах в водонепроницаемом пенале.
Мерная рулетка с лотом
Метроштоки и рулетки с лотом рекомендуется ежедневно проверять на:
внешний вид шкалы, отсутствие на рабочей части забоин и следов коррозии. По окончании измерений метроштоки и ленту вытереть насухо и слегка смазать маслом, хранить в сухом помещении.
Приборы для измерения уровня. Кроме метроштоков и рулеток с лотами для измерения высоты налива резервуаров, существует целый ряд методов контроля уровня, применение которых определяется свойствами топлив, условиями эксплуатации, требованиями автоматизации и др. Метод контроля обусловливает конструкцию прибора.
По назначению приборы делятся на:
По принципу действия приборы подразделяются на:
По принципу действия приборы подразделяются на:
Приборы по устройству подразделяются на:
буйковые – имеющие в качестве чувствительного элемента буек, связанный с компенсационным устройством, реагирующим на изменение массы при изменении глубины погружения его в жидкость;механические – поплавковые уровнемеры с чувствительным элементом, находящимся на поверхности измеряемой жидкости и передающим значение уровня указателю с помощью мерной ленты или троса;
пьезометрические – определяющие уровень жидкости по величине давления воздуха в пневматической трубке;
манометрические – определяющие уровень по давлению пьезометрического столба жидкости, воспринимаемого манометром;
электрические – кондуктометрические, основанные на изменении электропроводности измеряемых сред, применяются в основном для контроля раздела сред;
емкостные – использующие различие диэлектрических свойств воздуха и измеряемой жидкости;
радиоактивные – использующие поглощение измеряемой жидкостью д-лучей, излучаемых радиоактивными элементами;
радиоинтерференционные – использующие эффект изменения частоты радиоволн, в зависимости от глубины погружения антенны колебательного контура в измеряемую жидкость;
ультразвуковые – измеряющие уровень по скорости распространения по времени ультразвуковых волн в измеряемой среде.
По способу передачи показаний различают уровнемеры с местным отсчетом и дистанционного действия.
Градуировочные таблицы резервуаров – составляются при первичной и периодической поверках согласно ГОСТ 8.346. Межповерочный интервал для резервуаров устанавливается в зависимости от их назначения, но не более 5 лет. Поверка заключается в определении вместимости резервуаров, соответствующей данной высоте наполнения. Методы поверки резервуаров подразделяют на объемный и геометрический. При подземном расположении резервуаров геометрический метод не применяется. Допускаемая относительная погрешность определения объема жидкости при помощи резервуаров в зависимости от класса точности не должна превышать ±1,0 % или ±2,0 %. Результат определения вместимости и градуировки оформляют в градуировочные таблицы. С их помощью определяется объем топлива в резервуарах. Градуировочные таблицы должны быть утверждены и подписаны органами Госстандарта РФ. К градуировочной таблице прилагаются:
Относительная погрешность градуировки:
Мерники. Применяются образцовые и технические в зависимости от назначения и класса точности. Кроме того, существуют рабочие меры вместимости (авто- и железнодорожные цистерны, горизонтальные и вертикальные резервуары), которые при выполнении определенных требований и обеспечения заданной точности градуировки могут быть классифицированы как технические мерники или рабочие средства измерения объема.
Цены на метроштоки МШС
ООО «ОКТАН» сотрудничает напрямую с производителем метрологического оборудования. Поэтому у нас вы можете купить метрошток для нефтепродуктов по стоимости изготовителя. Цена метроштока типа МШС начинается от 2 160,00 рублей.
Как применять метрошток для нефтепродуктов?
Для измерения уровня наполненности нефтепродуктами разного рода емкостей и резервуаров используются различные измерительные устройства.
Одним из них является прибор, который называется метрошток для нефтепродуктов. Его применяют для выполнения замеров в емкостях небольшой глубины, на предприятиях, где нужно точное измерение уровня жидкого продукта, который находится в статичном состоянии.
Это могут быть организации, чья деятельность связана с хранением нефти и нефтепродуктов в небольших резервуарах, а также организации, занимающиеся их транспортировкой в автомобильных и железнодорожных цистернах. Применяют эти измерительные устройства и на автозаправочных станциях.
Для названия этого устройства существуют два написания: «метрошток» и «метршток». Оба написания являются правильными и равнозначными, поэтому в данной статье мы будем пользоваться обоими вариантами.
Виды метрштоков
Эти приборы бывают двух видов, принципиально отличающихся друг от друга по принципу своего действия:
Механический вид этого измерителя является стержнем с нанесенными на него делениями с шагом в один миллиметр. Этот стержень погружается в проверяемую емкость примерно на одну минуту, а затем извлекается из неё для определения уровня жидкости. У метрштоков, сделанных из стали, есть одна особенность: перед их применением на них наносят тонким слоем специальную пасту, которая после извлечения прибора из нефтепродукта меняет свой цвет на месте, где проходит граница двух разных сред. Т
акая паста нужна потому, что светлый цвет стали затрудняет считывание показаний. Черные метрштоки этого недостатка лишены, и перед использованием из стержень пастой не смазывают, поскольку на их шкале и без неё отлично виден переход между влажной и сухой средой. Нанесенные на шкалу черного измерителя белые деления, практически при любом освещении, хорошо видны.
Такие механические устройства могут быть как цельными, так и разъемными. Второй вариант предпочтительнее, поскольку дает возможность заменять либо сломанные, либо потерявшие в процессе своей эксплуатации детали, а также позволяет удлинять стержень метроштока.
Основными типами механических метрштоков, выпускаемыми в нашей стране, являются:
Электронные метрштоки являются более сложными средствами измерения. Их конструкция состоит из штанги для проведения замеров и операторского пульта, которые связаны между собой с помощью либо проводного, либо беспроводного канала. Главным преимуществом таких измерителей перед механическими видами заключается в том, что с их помощью можно автоматически измерять уровни подтоварной воды и нефтепродуктов.
Вследствие того, что электронные метроштоки используются во взрывоопасных условиях, к ним предъявляются повышенные требования, касающиеся их искро- и взрывобезопасности. Выполнение этих требований безопасности делает такие уровнемеры гораздо дороже их механических аналогов.
Среди отечественных электронных метрштоков наиболее распространены следующие марки:
| № | Полезная информация |
|---|---|
| 1 | ЭМ-0301 – оснащен датчиками температуры, значительно повышающими точность измерений вследствие учета термокомпенсации; имеет высокий уровень взрывозащиты; источник питания этого прибора расположен в его съемной ручке, которая выполняется с высоким уровнем искрозащиты |
| 2 | ЭММШ – с его помощью можно измерять уровень и определять границу раздела жидких сред и воды одновременно; индикация подтоварной воды с помощью ЭММШ возможна без использования водочувствительной пасты, причем в самых различных и сложных условиях (в любое время и в любую погоду); устройство снабжено световой индикацией; питание – две батарейки типа ААА |
Метроштоки являются популярными измерительными средствами вследствие простоты своего применения, высокой точности и дешевизны. В настоящее время их широко используют при выполнения замеров в емкостях небольшой глубины.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Список используемой литературы:
Как применять метрошток для нефтепродуктов? (видео)
Устройств, которые применяются для определения уровня наполнения резервуара жидкостью, например, нефтепродуктами, существует несколько. Наиболее используемым и популярным среди потребителей из них является метрошток (его также называют – метршток). Этим устройством чаще всего проводят специальные измерения уровня жидкости, которая находится в неподвижном состоянии – в резервуаре, цистерне, специальной емкости и тому подобное. Как правило, такие емкости эксплуатируются на заправках, на складах горюче-смазочных материалов, хранилищах, во время железнодорожных и автомобильных перевозок. Предпринимателям, занимающимся таким бизнесом, купить метроштоки просто необходимо. Без таких устройств не обойтись. При этом, выбирая их, стоит приобретать продукцию известных производителей, качеству товаров которых можно доверять.
К механическим метрштокам относят:
— МША-А — механический метрошток, состоящий из трех секций общей длиной от 3300 до 4300 мм и имеющий наконечник из латуни. Для замеров уровня подтоварной воды, здесь используется специальная паста. Метроштоки серии МША-А изготавливаются из алюминия АД31.
— МШС — механический метрошток, который может состоять из одной, двух или трех секций общей длиной от 3,5 до 4,5 метров, с ручкой держателя и наконечником из латуни. Метроштоки серии МШС изготавливаются, на выбор, из Т-образного или полукруглого алюминиевого профиля марки АД31.
Метрошток МШС полукруглый профиль
— МШТм — механический метрошток, опционально изготавливаемый из алюминия или нержавеющей стали (для агрессивных жидкостей). Преимуществом данных метроштоков является тот факт, что они внесены в Государственный реестр средств измерений. Каждый метрошток серии МШТм упакован в водонепроницаемый чехол. По заказу, доступен черный цвет исполнения метрштока МШТм, который не требует применения специальной пасты. Метроштоки данной серии могут иметь полукруглое или Т-образное тавровое сечение металлического профиля. Оборудованы кольцом в верхней части и латунным наконечником снизу. Данные метрштоки — составные, т.е. могут быть выполнены в виде одной, двух или трёх составных частей.
Электронные метроштоки — это более сложные измерительные устройства, конструктивно состоящие из измерительной штанги и пульта оператора, связанных между собой специальным проводным или беспроводным каналом. Огромный плюс таких устройств перед механическими метрштоками состоит в возможности автоматического измерения уровня нефтепродуктов и подтоварной воды. Однако, не стоит забывать, что, поскольку метроштоки электронные работают взрывоопасной среде, то уровень взрыво- и искрозащиты у них должен быть очень высок. Соответственно, такие приборы в разы дороже своих механических аналогов.
Качество и точность измерений зависит:
от класса точности (относительной погрешности) средств измерений;
методов измерения, которые характеризуются сходимостью результата повторных измерений, осуществляемых в одинаковых условиях;
быстроты получения результатов (это свойство измерений зависит от рационально составленной методики измерений, уровня автоматизации измерений и обработки полученных данных);
К электронным метроштокам отечественного производства относят:
— ЭМ-0301 — электронный метрошток, который предназначается специально для определения уровня нефтепродуктов. Он имеет уровень взрывозащиты «ОЕxiaIIBT3», что позволяет использовать его в соответствие ГОСТам: Р51330.0-99, Р51330.10-99, а также главе 7.3 ПУЭ. Метрошток ЭМ-0301 оборудован датчиками температуры, что позволяет производить измерения уровня точнее, благодаря термокомпенсации. Источник питания самого метроштока изготовлен в виде съемной ручки с искрозащитой уровня «ia».
— ЭММШ — электронный метрошток, назначение которого состоит в определении уровня и границы раздела жидких органических сред (бензин и нефтепродукты) и воды одновременно. В качестве среды может выступать нефтепродукты, сырая нефть, подтоварная вода. При этом, индикация подтоварной воды с использованием ЭММШ производится без применения водочувствительной пасты в абсолютно разных и даже сложных условиях: будь то откачка или дренаж воды из транспортировочных резервуаров любого вида, в любое время суток и в любую погоду. ЭММШ имеет световую индикацию. Питание метрштока ЭММШ производится от двух батареек ААА. Поверка метрштоков ЭММШ производится по ГОСТ 8.247-2004 «Метроштоки для измерений уровня нефтепродуктов в горизонтальных резервуарах. Методика поверки». Срок действия поверки составляет 1 год.
Таким образом, метроштоки предназначаются для измерения уровня сырой нефти, нефтепродуктов, подтоварной воды, а также любых других жидких веществ. Метроштоки приобрели популярность благодаря простоте их использования, дешевизне и точности измерения. Метршток — является отличной заменой уровнемеру, в случае использования его в стационарном резервуаре для целей экономии.
Качество измерений также зависит от:
эргономических показателей, характеризующих систему «человек — объект измерения — средство измерений»;
экологических показателей, характеризующих уровень вредных воздействий на окружающую среду при проведении измерений;
от климатических параметров окружающей среды;
условий безопасности обслуживающего персонала, осуществляющей измерения.
Все перечисленные свойства прямо или косвенно влияют на точность получаемой измерительной информации.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 звено метроштока: Деталь метроштока с нанесенной на ней шкалой или без шкалы, изготовленная из труб или из другого профиля.
3.2 перпендикулярность торцовой поверхности наконечника к образующей (грани) метроштока: Взаимное расположение наконечника и трубы (профиля) метроштока, при котором угол между торцовой поверхностью наконечника и образующей (гранью) метроштока равен 90°.
3.3 перпендикулярность отметок шкалы к оси метроштока: Взаимное расположение отметок шкалы на поверхности трубы (профиля) и образующей (грани) метроштока, при котором угол между отметками шкалы и образующей (гранью) метроштока равен 90°.
При проведения замера уровня и плотности нефти (нефтепродукта) и подтоварной воды в резервуарах должен соблюдаться следующий порядок:
оператор должен встать с наветренной стороны к замерному люку и плавно открыть его крышку;
закрепить на лоте водочувствительную ленту или нанести пасту;
опустить ленту в резервуар до касания лота с днищем резервуара и сверить показания рулетки с базовой высотой резервуара. Если показания сходятся, то операция по замеру продолжается, если нет, то выясняются причины расхождения. Возможно, в точке замера образовался лед или скопилась грязь и т.д.;
смотать мерную ленту на барабан рулетки до места смачивания ее нефтепродуктом, вытереть насухо это место ветошью и натереть это место ленты мелом;
вновь плавно опустить ленту до касания лота с днищем резервуара и затем быстро смотать на барабан до мелового слоя;
отсчет уровня проводится до миллиметра, результат записывается в замерную книжку. Если линия смачивания больше половины миллиметрового деления рулетки, то результат округляются в большую сторону, если меньше 0,5 мм — в меньшую;
вновь смотать ленту с барабана до касания лота с днищем и выдержать лот несколько минут, затем полностью смотать ленту на барабан и по разделу цвета водочувствительной ленты определить уровень подтоварной воды и результат записать в замерной книжке;
заземлить «под болт» с помощью специального медного тросика пробоотборное ведерко. Для этого на резервуаре должна быть специальная клемма «заземление», а на тросике — контактная пластинка с отверстием;
опустить пробоотборное ведерко в резервуар на середину взли- ва нефтепродукта, выдержать 1—2 минуты и затем поднять пробу;
с помощью нефтеденсиметра определить плотность и температуру пробы нефтепродукта, результаты записать в замерную книжку. Плотность отсчитывается по верхней линии соприкосновения нефтепродукта с нефтеденсиметром, называемой верхним мениском. При этом необходимо, чтобы глаз и линия мениска были на одном уровне, иначе при отсчете делений нефтеденсиметра будет допущена погрешность. Отсчет плотности производится до третьего знака включительно, при этом 0,5 и более в четвертом знаке округляется до единицы и прибавляется к третьему знаку, а менее 0,5 в четвертом знаке отбрасывается.
При определении температуры нефтепродукта нефтеденсиметр из цилиндра полностью вынимать нельзя, нужно приподнимать настолько, чтобы ртутный баллон термометра оставался в нефтепродукте. Температура должна отсчитываться в целых градусах (более 0,5 °С принимается за целый градус, менее 0,5 °С — отбрасывается). Отсчитывают температуру после того, как столбик ртути в термометре примет постоянное положение; далее по градуировочной таблице определить общий объем жидкости в резервуаре, объем подтоварной воды, объем (нетто) нефтепродукта и расчетным путем определить массу нефтепродукта (нетто).
4 Операции поверки
4.1 При поверке должны быть выполнены операции, указанные в таблице 1.
Наименование операции (номер пункта настоящего стандарта)
Необходимость проведения операции при поверке
Определение шероховатости поверхности метроштока для нанесения шкалы (8.3.1)
Определение отклонения от перпендикулярности торцовой поверхности наконечника к образующей (грани) метроштока (8.3.2)
Определение отклонения от перпендикулярности отметок шкалы к оси метроштока (8.3.3)
Определение размеров цифр, букв и отметок шкалы (8.3.4)
Определение совпадения начальной отметки шкалы с торцовой базовой поверхностью наконечника (8.3.5)
Определение допускаемых отклонений общей длины шкалы и отдельных ее интервалов (8.3.6)
6 Требования к квалификации поверителей
6.1 Поверку должны проводить органы Государственной метрологической службы или аккредитованные на право поверки метрологические службы юридических лиц.
6.2 Поверку должно проводить физическое лицо, аттестованное в качестве поверителя органом Государственной метрологической службы.
7 Условия поверки и подготовка к ней
7.1 Температура помещения, в котором проводят поверку метроштока, должна быть (20±5) °С при относительной влажности воздуха от 30% до 80%.
7.2 Метрошток протирают салфеткой и выдерживают не менее 1 ч в помещении, где проводят поверку.
8 Проведение поверки
8.1 Внешний осмотр
При внешнем осмотре должны быть установлены:
— соответствие метроштока требованиям технической документации на метрошток (технического задания, паспорта и др.) в части маркировки, внешнего вида шкалы, качества штрихов и цифр (визуально). При этом шкала метроштока должна быть безнулевой, равномерной, однострочной, с вертикальным расположением цифр. Отметки шкалы (штрихи) и цифры должны быть четкими и легкоразличимыми;
— отсутствие выступов элементов крепления и фиксации звеньев метроштока за образующую;
— отсутствие на шкале метроштока забоин, следов коррозии и царапин, приводящих к затруднению считывания результатов измерений или их искажению.
8.2.1 Элементы фиксации звеньев метроштока должны механически (без заеданий) входить в соответствующие отверстия труб или пазы профилей.
8.2.2 Ручка (при наличии) и наконечник должны быть прикреплены прочно, без люфта.
8.2.3 Наличие люфта в соединениях звеньев метроштока не допускается.
8.3 Определение метрологических параметров
8.3.1 Определение шероховатости поверхности метроштока для нанесения шкалы
8.3.1.1 Шероховатость поверхности для нанесения шкалы проверяют визуальным сравнением с аттестованными образцами шероховатости по ГОСТ 9378 или профильным методом по ГОСТ 19300.
8.3.1.2 Шероховатость поверхности метроштока должна быть не более 1,25 мкм по ГОСТ 2789.
8.3.2 Определение отклонения от перпендикулярности торцовой поверхности наконечника к образующей (грани) метроштока
8.3.2.1 Угол между торцовой поверхностью наконечника и образующей (гранью) метроштока измеряют обычным способом с помощью угломера типа 1 ценой деления 2′ по ГОСТ 5378, отрегулированного для измерений наружных углов.
8.3.2.2 Отклонение от перпендикулярности торцовой поверхности наконечника (нижней трубы или нижнего профиля) не должно превышать 1°.
8.3.3 Определение отклонения от перпендикулярности отметок шкалы к оси метроштока
8.3.3.1 Угол между отметками шкалы метроштока и его образующей (гранью) измеряют у трех метроштоков из одной партии с помощью инструментального микроскопа типа БМИ по ГОСТ 8074.
8.3.3.2 На каждом звене метроштока в различных частях шкалы проверяют не менее пяти отметок, которые должны быть отчетливыми и перпендикулярными к оси метроштока.
8.3.3.3 Отклонение от перпендикулярности отметок шкалы к оси метроштока не должно превышать 30′.
8.3.4 Определение размеров цифр, букв и отметок шкалы
8.3.4.1 Длину и ширину цифр, букв и отметок шкалы измеряют с помощью измерительной лупы по ГОСТ 25706. Глубину цифр, букв и отметок шкалы измеряют с помощью инструментального микроскопа по ГОСТ 8074 в проходящем свете с использованием объектива 1.
Отметки шкалы должны быть равными.
8.3.4.2 Величины, указанные в 8.3.4.1, измеряют у трех метроштоков из партии. На каждом из трех метроштоков измеряют длину и ширину не менее чем пяти отметок, цифр и букв, расположенных в различных частях шкалы.
8.3.4.3 Значения длины и ширины цифр и букв в соответствии с ГОСТ 2930 должны соответствовать:
— выраженные в метрах — шрифту ПО-6;
— выраженные в дециметрах — шрифту ПО-5;
— выраженные в сантиметрах — шрифту ПО-3.
8.3.4.4 Ширина отметок шкалы должна быть не более 0,4 мм.
8.3.4.5 Глубина цифр, букв и отметок относительно поля шкалы должна быть не менее 0,03 мм.
8.3.4.6 Длина отметок шкалы в соответствии с должна быть, мм:
— дециметровых и метровых
8.3.5 Определение совпадения начальной отметки шкалы с торцовой базовой поверхностью наконечника
8.3.5.1 Совпадение начальной отметки шкалы метроштока с торцовой базовой поверхностью наконечника определяют в последовательности:
а) метрошток укладывают на стол;
б) к торцу метроштока прикладывают брусок с отшлифованной плоской поверхностью;
в) штриховую меру по ГОСТ 12069 располагают так, чтобы ее боковая грань была направлена вдоль образующей трубы (грани профиля), а начальная отметка метроштока совпадала с торцом бруска, после чего сравнивают положение десятого миллиметра штриховой меры и метроштока от начала шкалы.
8.3.5.2 Несовпадения десятимиллиметровых штрихов меры и метроштока и нулевого штриха меры с ребром бруска, оцениваемые по штриховой мере с использованием лупы по ГОСТ 25706 с трехкратным увеличением, не должны превышать соответственно 0,3 мм и ширины нулевого штриха меры.
8.3.5.3 Несовпадение начальной отметки шкалы метроштока (начало отсчета) с торцовой поверхностью наконечника допускается не более ±0,3 мм.
8.3.6 Определение допускаемых отклонений общей длины шкалы и отдельных ее интервалов
8.3.6.2 Допускаемые отклонения длины шкалы и отдельных ее интервалов определяют в последовательности:
б) измерительную ленту накладывают на шкалу метроштока так, чтобы ее нулевой штрих совпал с торцовой поверхностью наконечника;
в) определяют совпадение нескольких штрихов измерительной ленты вдоль шкалы метроштока и при этом обязательно в отметках, соответствующих 25; 50; 75; 100 см на каждом звене;
г) несовпадение штрихов оценивают по шкале измерительной ленты, используя при этом лупу с трехкратным или более увеличением;
д) сантиметровые и миллиметровые интервалы поверяют в четырех-пяти отметках шкалы, причем обязательно в число поверяемых должны входить сантиметровые интервалы в зоне стыка звеньев;
е) миллиметровые интервалы поверяют так же, как ширину штрихов по 8.3.5;
ж) допускаемое отклонение общей длины шкалы определяют с учетом поправок измерительной ленты, указанных в свидетельстве о ее поверке.
8.3.6.3 Значения допускаемых отклонений общей длины шкалы и отдельных ее интервалов в соответствии с должны находиться в пределах, мм:
— по всей длине шкалы
— от начала до середины шкалы
— для сантиметровых интервалов
— для миллиметровых интервалов
9 Оформление результатов поверки
Библиография
ТУ 36-89.1354-94 Метрошток МШС
ТУ 03972620.012-99 Метрошток МША-А
ТУ 039-72-620.001-96 Метрошток МША-К
ТУ РБ 14749 061.001-96 Метрошток МШТ
МИ 2060-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 1·10 …50 м и длин волн в диапазоне 0,2…50 мкм
ПР 50.2.009-94* Государственная система обеспечения единства измерений. Порядок проведения испытаний и утверждения типа средств измерений
________________
* На территории Российской Федерации документ не действует. Утратил силу на основании приказа Минпромторга России от 30 ноября 2009 года N 1081. Действуют Порядок проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядок утверждения типа стандартных образцов или типа средств измерений, Порядок выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, Требования к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения. — Примечание изготовителя
МИ 1780-87 Государственная система обеспечения единства измерений. Ленты образцовые и рулетки металлические измерительные. Методика поверки
ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений
ПР 50.2.007-94* Государственная система обеспечения единства измерений. Поверительные клейма
________________
* На территории Российской Федерации документ не действует. Действуют «ПР 50.2.007-2001». — Примечание изготовителя базы данных.
Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2008
