Регулятор давления топлива. РДТ
В продолжение темы о фильтре Тут Решили регулятор давления помыть. При работающем моторе на холостых давло в рампе было 2.5 примерно но оно вроде около того и должно быть но обнаружилось что регулятор из 300 кПа держит всего то 200… Огорчение.
Ну и поперло из всех имеющихся дома нужных результаов не нашлось. Ну как ясен пень если что то чешется надо отрезать и выкинуть и не мучить себя снова и снова покупая рашен Г**** с прилавков. Было решено любой ценой приколхозить японо регулятор. Первый день поисков свелся к тому что нашли в магазине только жигулевский регулятор за 680 килорублей естественно мы его не взяли так как там специфическая мелкая резьба на выходе дикого диаметра.

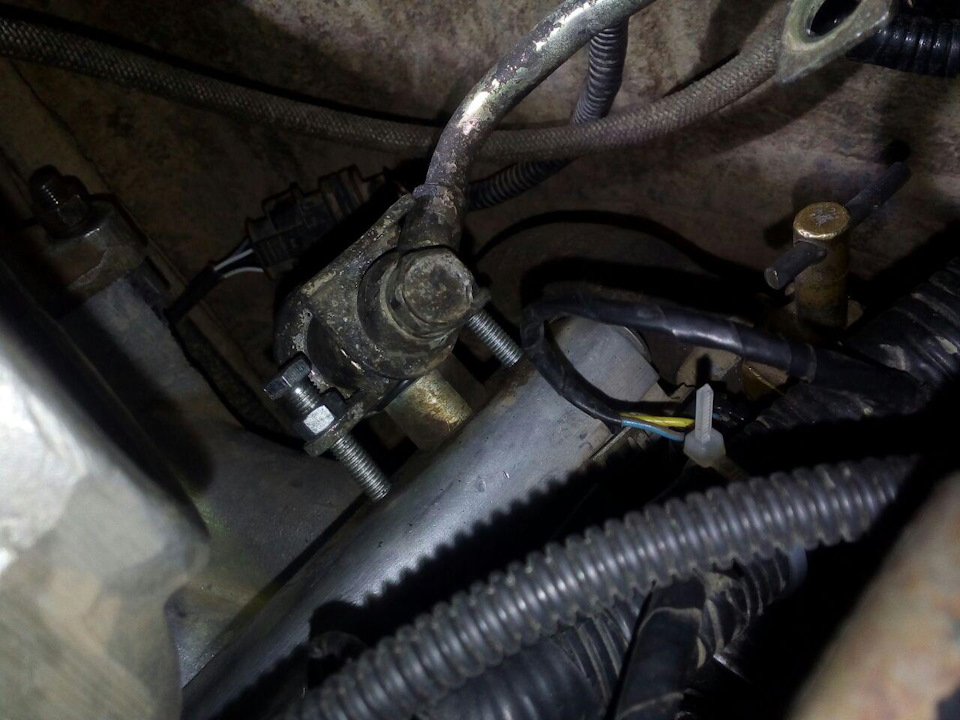

Так выглядит уазо регулятор… я бы сказал типо регулятор…
так выглядит ЖИГУЛЬВАГЕНА
Ка назло больше ни чего нет. Ребята Дривчане с Якутска предлагали разные япорегуляторы даром но далеко… а нам надо быстро!

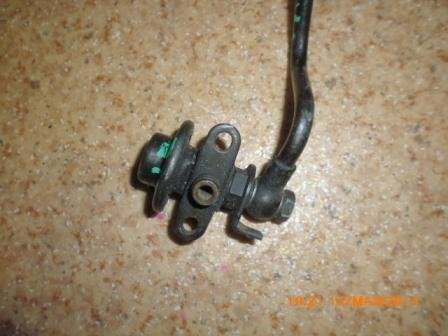

В итоге нашли у Олекминского дривчанена Malkin92 с 1G-fe япо мотора! Он любезно нам его тоже подарил за что ему большой респект!

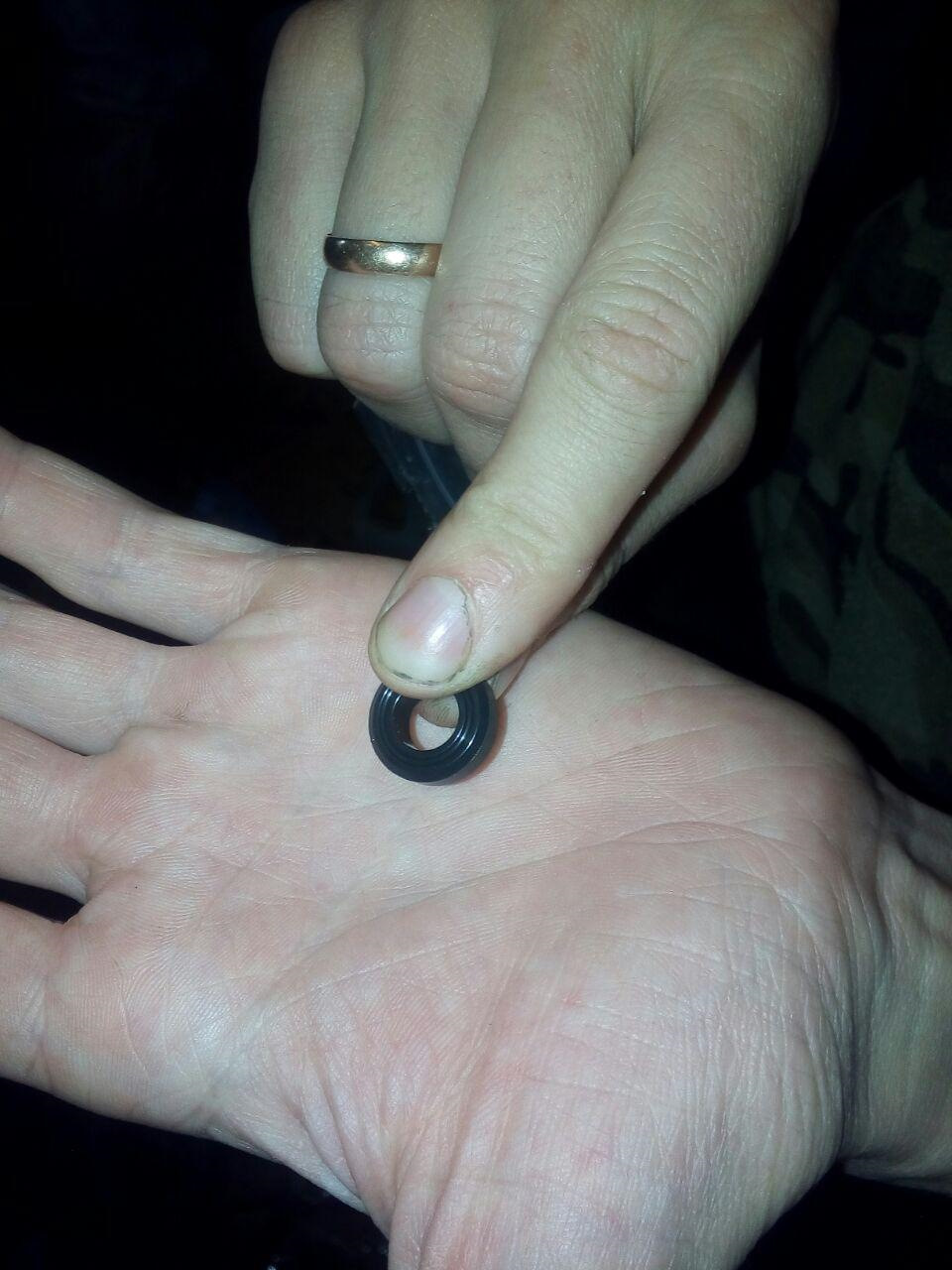

В общем диаметры посадочные одинаковые но у япо РДТ вход одного диаметра а у уаза выше уплотнительного кольца чуть больше в итоге на родное резиновое колечко посалить все это добро не смогли… Голова пошла генерировать варианты и тут вспомнил про оригинальный комплект на форсы от джимника нашол достал примерил подошло одно колечко
но оно уже будет держать меж РДТ и рампой не садясь в отвестие ну и решили наскоряк проверить.
Подогнули трубку япо РДТ и закрутили закрутился как родненький!

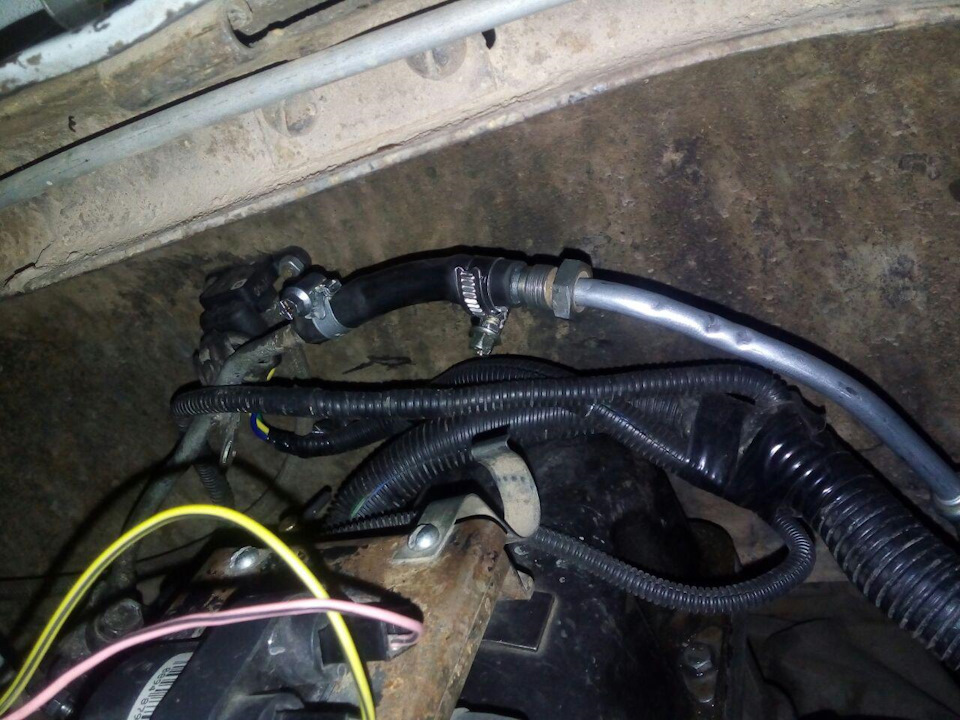

Обратку на скоряк кинули япо сидиконкой на родной шланг…
Вот так теперь все держит давление и думаю проработает уж явно дольше мем родное какандри е которого хватило с грехом на пополам на 3 тыс км… кстати япорегулятор сразу проверили своим способом и он показал норму 300кПа 🙂
Всем удачи и добра и если ребят у вашего уаза что то чешется надо сразу отрезать и выбрасывать! Ни разу не было такого что бы замена на Ино запчасти сказалась плохо…
Далее уже сам не дождусь замены топливного фильтра но вику. Но для этого надо отматать на спилометр 2 тыс км и затарится в столице.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
При проведении сезонного технического обслуживания на грузопассажирских автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 необходимо проверять работоспособность регулятора давления тормозов, очищать от грязи и проверять надежность его крепления. Внешним осмотром надо убедиться, что регулятор и детали его привода не имеют повреждений, отсутствуют подтекания тормозной жидкости, отсутствуют люфты в соединении стойки с упругим рычагом и кронштейном на заднем мосту.
Проверка и регулировка регулятора давления тормозов на УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
При нажатии на педаль тормоза, автомобиль в снаряженном состоянии, поршень регулятора давления тормозов должен выдвинуться из корпуса на 1,7 — 2,3 мм. Отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода.
При осмотрах гидропривода рабочей тормозной системы необходимо обращать внимание на расположение контрольной заглушки регулятора давления тормозов и отсутствие подтекания из-под нее тормозной жидкости. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора. При выступании заглушки из отверстия и подтекании тормозной жидкости регулятор подлежит ремонту или замене.
В процессе эксплуатации и при замене задних рессор, необходимо регулировать усилие упругого рычага привода на поршень регулятора. Регулировку необходимо производить в следующей последовательности :
1. Установить снаряженный автомобиль на ровной горизонтальной площадке, ослабить контргайку регулировочного болта регулятора и отвернуть его на 2-3 оборота.
2. Завернуть регулировочный болт до соприкосновения его с хвостовиком поршня регулятора и довернуть болт еще на 2/3 оборота (4 грани головки болта), затянуть контргайку.
3. Проверить ход поршня регулятора и правильность регулировки при движении автомобиля. Для этого, двигаясь по прямому горизонтальному участку дороги с сухим асфальтовым покрытием, затормозить автомобиль до блокировки колес. При исправном регуляторе давления и правильно выполненной регулировке его привода, должно быть некоторое опережение блокировки передних колес относительно задних.
В случае опережающей блокировки задних колес по отношению к передним, необходимо дополнительно отвернуть регулировочный болт на 1-2 грани его головки, и повторить проверку при движении автомобиля.
Регулировка свободного хода педали тормоза на УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Свободный ход педали тормоза нужно проверять при неработающем двигателе. Регулировку свободного хода педали тормоза производят изменением длины вертикальной тяги привода. Полный ход педали тормоза должен быть не более 200 мм. Свободный ход педали тормоза должен быть в пределах 5-14 мм.
Настройка регулятора давления уаз буханка что это такое
Неисправности регулятора давления топлива
Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.
Где находится регулятор давления топлива
Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.
Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.
Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.
Как работает регулятор давления топлива
Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.
Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.
Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.
Бензонасос уаз патриот и система перекачки между баками
Бензонасос уаз патриот, струйный насос перекачки и регулятор давления составляют сейчас единое целое — это называется «топливный модуль». Струйный насос встроен в крышку, его вместе с регулятором давления можно при необходимости отсоединять от корпуса бензонасоса.
Топливный модуль с бензонасосом УАЗ Патриот 2008 г.в. (двигатель ЗМЗ-409 «Евро-3») в разобранном состоянии:
Маркировка топливного модуля:
Маркировка топливного модуля
Струйный бензонасос топливного модуля УАЗ Патриот
Регулятор давления топлива уаз патриот:
Регулятор давления топливного модуля
Пластиковая сеточка, через которую производится забор топлива:
Сеточка топливного модуля
Загрязнённая пластиковая сеточка или забитая грязью кольцевая сеточка регулятора давления — две основные причины отсутствия перекачки, перелива топлива через адсорбер или «дёргания» при резком разгоне.
Следующие причины таких неисправностей: — замятые баки, — неправильно установленный струйный насос (на машинах «Евро-2»), — перепутанные шланги перекачки и пароотводные (в сервисах соединяют неправильно), — пережатые или забитые мусором шланги пароотвода и перекачки.
Вид сверху на крышку топливного модуля «Евро-3»:
Вид сверху на крышку топливного модуля
Крышка правого бака должна быть герметичная, глухая и плотно закрытая потому, что перекачка работает постоянно при работающем бензонасосе, и при полном правом баке возможен перелив через неплотно прикрытую крышку правой горловины (у меня так было, когда заменил заводские крышки на кооперативные с ключом — их пришлось сразу же выкинуть и вернуть обратно заводские).
P.S. Основные причины проблем с перекачкой между баками:
— забитые грязью сеточка топливного модуля или фильтр тонкой очистки топлива, — засорённые топливопроводы, регулятор расхода, струйный насос или дыхательные шланги, — попадание воздуха в шланги или штуцеры баков, — негерметичность правого бака или его крышки (в этом случае возможен перелив топлива через горловину правого бака), — использование бензонасоса с недостаточными производительностью и давлением (либо от других автомобилей, либо изношенного, потерявшего ресурс и не выдающего необходимые характеристики).
Для лучшего результата в качестве замены для автомобилей УАЗ Патриот с двигателем ЗМЗ-409 «Евро-3» и топливным модулем БОШ рекомендуется использовать электробензонасосы БОШ с маркировкой 0 580 454 001
Такие бензонасосы почти вдвое производительнее, чем более распространённые и часто предлагаемые в качестве замены электробензонасосы БОШ с маркировкой 0 580 453 453:
Данные из каталога БОШ:
P.S. В некоторых УАЗовских магазинах иногда в качестве замены штатным бензонасосам БОШ предлагают якобы аналогичные бензонасосы производства фирмы SIEMENS:
Внешний вид упаковки и бензонасоса:
Обращаю внимание — такие бензонасосы SIEMENS НЕ ПОДХОДЯТ на УАЗ Патриот с двигателем ЗМЗ-409 Евро-3 и топливным модулем БОШ, т.к. имеют другое крепление бензонасоса в топливном модуле и иной штекер.
P.P.S. Появился отечественный бензонасос с подходящей для Патриота производительностью 110 л/час: СОАТЭ 62.1139
Система перекачки между баками УАЗ Патриот (просто сведения — для общего развития).
Немного теории (для бензиновых машин): При заведённом двигателе и работающем бензонасосе перекачка из левого бака в правый на Патриотах осуществляется постоянно и автоматически с помощью струйного насоса эжекторного типа
. Никаких электрических или движущихся деталей в этом насосе нет — он сделан в виде двух трубочек, одна из которых (в виде сопла) вставлена в другую.
Механизм перекачки работает просто:
При заведённом двигателе бензонасос работает постоянно, нагнетая топливо в топливопровод между правым баком и топливной рампой двигателя. Топливо забирается только из правого бака (в левом нет бензонасоса — там установлен только датчик уровня топлива).
В топливопроводе между правым баком и двигателем (после фильтра тонкой очистки, расположенного на раме у правого бака) есть тройник, через который излишек топлива, не попавший в рампу, под давлением возвращается обратно в правый бак, с большой скоростью проходя через внутреннюю трубочку (сопло струйного насоса).
Проходящая с высокой скоростью жидкость вызывает резкое падение давления во второй трубочке (вокруг сопла), и топливо из левого бака за счёт вакуума самостоятельно начинает переливаться в правый бак. Система работает до тех пор, пока в левом баке есть топливо или пока правый бак не заполнится полностью.
После полного опустошения левого бака, струйный насос начинает работать как простой штуцер слива топлива — через него в правый бак сливается «лишнее» топливо из «обратки» от двигателя.
Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2):
Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2)
Расположение основных узлов системы впрыска топлива: 1 – ресивер; 2, 25 – трубопровод подачи топлива; 3 – топливная рампа; 4 – трубопровод слива топлива от регулятора давления; 5 – регулятор давления; 6 – трубопровод от топливного насоса к фильтру тонкой очистки топлива; 7 – топливный насос; 8 – трубопровод от струйного насоса к топливному насосу; 9 – пробка топливного бака; 10 – наливная труба топливного бака; 11, 17, 19, 27, 30, 31 – пароотводящие шланги; 12 – правый топливный бак; 13 – соединительный шланг; 14 – соединительная трубка; 15 – левый топливный бак; 16 – сливная пробка; 18 – сепаратор; 20 – трубопровод от левого бака к струйному насосу; 21 – струйный насос; 22 – хомут крепления фильтра тонкой очистки топлива; 23 – фильтр тонкой очистки топлива; 24 – трубопровод слива топлива к струйному насосу; 26 – пароотводящий трубопровод; 28 – адсорбер; 29 – клапан топливного бака.
Схема топливоподачи на бензиновых Патриотах «Евро-3» 2008…2011 г.в.
(и, может быть, 2012…2013 г.в.) такая:
Схема топливной системы на бензиновых Патриотах
Признаки неисправности регулятора давления топлива
Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:
Проверка регулятора давления топлива
Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:
Как определить работоспособность на инжекторе
В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.
Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.
Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.
Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!
Как проверить на дизеле
Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.
Результаты теста
Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.
Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.
На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.
На легковых автомобилях с гидравлическим тормозным приводом без антиблокировочной системы (АБС) применяют регулятор давления. Некоторые автовладельцы называют его “колдуном”, считая загадочным и бесполезным устройством. На самом деле — это важный элемент тормозной системы, он делает более устойчивым торможение даже с высокой скорости на скользкой дороге.
Торможение — создание и изменение искусственного сопротивления движению автомобиля.
Тормозная сила — сила трения, создаваемая в пятне контакта шины с дорогой для замедления автомобиля. Она напрямую зависит от действующей на колесо вертикальной нагрузки и условий сцепления шины с опорной поверхностью.
Блокировка колеса 1 — прекращение его вращения при торможении машины.
Устойчивость автомобиля при торможении — способность сохранять заданные направление движения и положение на проезжей части.
Регулятор давления в гидроприводе тормозов — устройство для автоматического изменения величины тормозной силы в зависимости от усилия на педали (давления рабочей жидкости в главном цилиндре), загрузки автомобиля и интенсивности его замедления.
При торможении элементы протектора шин проскальзывают относительно дороги в продольном направлении. Чем больше проскальзывание, тем хуже колесо сопротивляется боковым силам. При юзе оно даже от незначительного поперечного усилия смещается в сторону.
Если задние колеса блокируются раньше передних (рис. 1, вариант I), любое малейшее боковое воздействие (повороты руля, поперечный уклон дороги, порывы бокового ветра и т.п.) может спровоцировать прогрессирующий занос машины. Она движется по инерции, катящиеся передние колеса цепляются за дорогу, а остановленные задние скользят вбок. Получается, что спереди есть “опора”, вокруг которой и разворачивается автомобиль.
Причины неисправности регулятора топлива
На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:
Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.
«КОЛДУН» ИЛИ ABS?
И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.
Чистка регулятора топлива
Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).
Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.
Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).
Грязная сетка регулятора топлива
После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.
Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.
ЗМЗ 409 давление в топливной рампе
Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе. Давление регулируется регулятором на топливной рампе. Регулятор предназначен для поддержания постоянного перепада давления топлива в топливной рампе по отношению к разрежению в задроссельном пространстве впускной трубы. На Уаз Патриот Евро-2 применяется регулятор давления топлива 406.1160000-03 или Bosch DR-L 0 280 160 258, который состоит из корпуса с камерой давления, входного и выходного топливных штуцеров, клапана управления обратным сливом топлива и вакуумной камеры с воздушным штуцером. Регулятор давления топлива крепится через входной резьбовой штуцер к сливному отверстию топливной рампы, а его выходной штуцер соединяется через сливной трубопровод со струйным насосом. Воздушный штуцер регулятора давления топлива соединен тонким резиновым шлангом со штуцером ввернутым в ресивер впускной трубы. При недостаточном давлении топлива возможны следующие неисправности:
Схема топливоподачи
Электрическая помпа забирает топливо из бака, которое прокачивается под давлением через полость фильтра. Мотор нагнетательного прибора охлаждается потоком бензина. Правила эксплуатации автомобиля запрещают включение зажигания при пустом правом резервуаре. В конструкции топливной системы старого образца предусмотрена струйная помпа.
Бензин подается в рампу, которая оснащена форсунками, вставленными в полость впускного коллектора через резиновые уплотнительные кольца. В конструкции форсунок предусмотрены распылители, оснащенные электромеханическими клапанами, дозирующими количество подаваемого топлива. При передаче импульса от контроллера срабатывает игольчатый клапан, открывающий подачу бензина к распылительной головке. В моторах машин, выпущенных ранее 2007 г., имеется дополнительный клапан холостого хода, который подает воздух в обход дроссельного узла.
При отключенном зажигании топливная система не сообщается с атмосферой. Пары горючего поступают из правой емкости в левую, а затем скапливаются в адсорбере. После включения зажигания система становится негерметичной; пары бензина подаются во впускной коллектор.
В адсорбере находится клапан, через который поступает атмосферный воздух для выравнивания давления в баках (разрежение в емкостях возникает по мере расхода горючего).
Измерение давления в топливной рампе ЗМЗ 409
Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки). Проверить давление топлива в системе питания можно только манометром со шлангом для подключения к топливной рампе.
Возможны следующие причины снижения давления:
Система питания топливом
А так же — микропроцессорная система управления двигателем ЗМЗ-40906, назначение, общее устройство, возможные неисправности.
Микропроцессорная система управления двигателем ЗМЗ-40906 служит для обеспечения оптимальной работы двигателя на всех режимах с учетом топливной экономичности, токсичности отработавших газов, пусковых и ездовых качеств автомобиля. А также автоматизированного контроля технического состояния двигателя и элементов системы управления, ответственных за выполнение норм по токсичности, а также проведения внешней диагностики в соответствии с требованиями EOBD (European On-board Diagnostics – европейская бортовая диагностика).
Система питания топливом и микропроцессорная система управления двигателем ЗМЗ-40906, назначение, общее устройство, возможные неисправности.
Подача топлива осуществляется посредством распределенного впрыска топлива во впускные каналы головки блока цилиндров в зону впускных клапанов электромагнитными форсунками, работающими по сигналу микропроцессорного блока управления. Блок управления в зависимости от режима работы двигателя изменяет длительность открытия топливных форсунок.
Принципиальная схема микропроцессорной системы управления двигателем ЗМЗ-40906.
С целью снижения топливных испарений ветка слива топлива из топливной рампы двигателя в топливный бак отсутствует. Поддержание постоянного давления топлива в магистрали для обеспечения гарантированной топливоподачи форсунками на всех режимах работы двигателя обеспечивается регулятором давления, который поддерживает давление топлива 38010 кПа.
Регулятор давления топлива вместе с датчиком уровня топлива входят в состав модуля погружного бензонасоса, размещенного в топливном баке. В связи с отсутствием датчика фазы, определение такта сжатия в первом цилиндре происходит блоком управления по специальному заложенному в него алгоритму.
Обслуживание системы подачи топлива двигателем ЗМЗ-40906.
Запрещается отсоединение подающего топливопровода на работающем двигателе. Перед отсоединением топливопровода на неработающем двигателе необходимо устранить давление топлива в топливопроводе выработкой топлива из магистрали работой двигателя при отключенном электробензонасосе до момента прекращения работы двигателя.
Обязательным условием надежной работы системы питания топливом двигателя ЗМЗ-40906. является чистота ее приборов и узлов. Более подробно узлы и детали системы питания топливом на автомобиле УАЗ Патриот с двигателем ЗМЗ-40906 рассмотрены в отдельном материале.
Топливная магистраль на работающем двигателе находится под давлением 3,8 кгс/см2. Следует тщательно проверять герметичность соединений топливопровода. Эта проверка должна производиться при хорошем освещении и работающем на холостом ходу двигателе. Подтекание топлива создает опасность пожара. Неплотности резьбовых соединений устраняются подтяжкой болтов, гаек и штуцеров ключом с умеренным усилием, обеспечивающим герметичность.
Обслуживание комплексной микропроцессорной системы управления двигателем ЗМЗ-40906.
В процессе эксплуатации рекомендуется следить за чистотой компонентов системы управления двигателем ЗМЗ-40906, периодически проверять надежность контактных соединений датчиков и исполнительных устройств системы управления. При проведении периодического технического обслуживания необходимо производить диагностику системы управления двигателем и заменять свечи зажигания.
Для предотвращения разрыва силиконового наконечника катушки зажигания при ее снятии вследствие прикипания к изолятору свечи зажигания нанести перед установкой катушки зажигания кисточкой на внутреннюю поверхность наконечника силиконовую смазку типа «Пента-221» ТУ 2257-156-40245042-2006.
